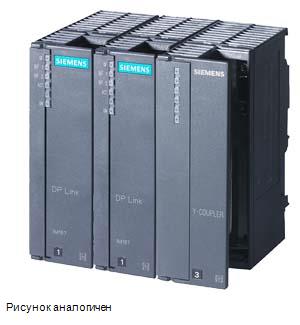

Siemens 6AG1197-1LB00-4XA0 система автоматизации

Name: Siemens 6AG1197-1LB00-4XA0 система автоматизации
Brand: Siemens
Price: 81147 RUB
Availability: InStock

SIPLUS S7-400, Y-KOPPLER ДЛЯ ПОДКЛЮЧЕНИЯ ОДНОКАНАЛЬНЫХ СЛЕЙВОВ К S7-400H ДЛЯ ТЯЖЁЛЫХ УСЛОВИЙ ПРИМЕНЕНИЯ, ОСНОВЕ 6ES7197-1LB00-0XA0

Купить 6AG11971LB004XA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 81147 руб.

Технические характеристики 6AG11971LB004XA0

SIPLUS S7-400 Y coupler based on 6ES7197-1LB00-0XA0 with conformal coating, 0…+60 °C,

Общая информация

основано на

6ES7197-1LB00-0XA0

Напряжение питания

Осуществление электроснабжения

по шинному модулю

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

Макс. потребление тока

300 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

1 W

Интерфейсы

PROFIBUS DP

Свойства базовой ведущей системы DP

— Макс. скорости передачи данных

12 Mbit/s; от 45,45 кбит/с до 12 Мбит/с

— Прекращение работы базовой ведущей системы DP

aктивное нагрузочное сопротивление (оконечная нагрузка шины)

— Применение OLM/OBT

Да

— Применение повторителей RS 485, макс.

— число устройств DP, макс.

31; 64 при использовании повторителей RS 485 или OLM/OBT

Требования к ведущей системе DP

— Длина телеграммы параметрирования

244 byte

Протоколы

PROFIBUS DP

Да

Интерфейс AS-Interface

Нет

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Нет

Аварийные сигналы

Нет

Диагностическая функция

Да

Гальваническая развязка

для базовой ведущей системы DP

Да

Степень защиты и класс защиты

Степень защиты IP

IP20

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C; = Tмин

● макс.

60 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

40 mm

Высота

125 mm

Глубина

130 mm

Массы

Масса, прибл.

200 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604
IDEA	4	3564
UNSPSC	15	32-15-17-05
