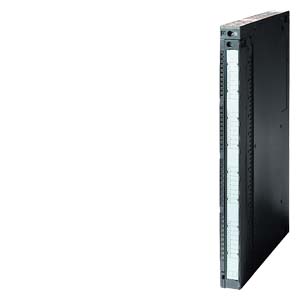

Siemens 6AG1422-1BL00-2AA0 система автоматизации

Name: Siemens 6AG1422-1BL00-2AA0 система автоматизации
Brand: Siemens
Price: 102916 RUB
Availability: InStock

SIPLUS МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM422 32DO, РАБОЧАЯ ТЕМПЕРАТУРА -25...+60 ГРАД. ЦЕЛЬСИЯ, НА ОСНОВЕ МОДУЛЯ 6ES7422-1BL00-0AA0

Купить 6AG14221BL002AA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 102916 руб.

Технические характеристики 6AG14221BL002AA0

SIPLUS S7-400 SM 422 32DA based on 6ES7422-1BL00-0AA0 with conformal coating, -25…+60 °C,

Общая информация

основано на

6ES7422-1BL00-0AA0

Напряжение питания

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Входной ток

из источника напряжения нагрузки L+ (без нагрузки), макс.

30 mA

из шины на задней стойке 5 В пост. тока, макс.

200 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4 W

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да; с электронным срабатыванием

● Нормальный порог срабатывания

от 0,7 до 1,5 A

Ограничение индуктивного напряжения отключения

-27 V

Включение цифрового входа

Да; возможно

Коммутационная способность выходов

● при ламповой нагрузке, макс.

5 W

Диапазон сопротивления нагрузке

● нижний предел

48 Ω

● верхний предел

4 kΩ

Выходное напряжение

● для сигнала "1", мин.

L+ (-0,3 В)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений, мин.

5 mA

● для сигнала "1", диапазон допустимых значений, макс.

0,6 A

● для сигнала "0", ток покоя, макс.

0,3 mA

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

1 ms

● с "1" на "0", макс.

1 ms

Параллельное подключение двух выходов

● для повышения мощности

Да; возможно (только выходы одной группы)

● для резервного включения нагрузки

Да; возможно (только выходы одной группы)

Частота коммутации

● при омической нагрузке, макс.

100 Hz

● при индуктивной нагрузке, макс.

0,5 Hz

● при индуктивной нагрузке (согласно IEC 60947-5-1, DC13), макс.

2 Hz; 2 Гц при 0,3 A; 0,5 Гц при 0,5 A

● при ламповой нагрузке, макс.

10 Hz

Суммарный ток выходов (на узел)

Все монтажные положения

— до 40 °C, макс.

4 A

— до 60 ℃, макс.

2 A; по 8 соседних выходов

Длина провода

● экранированные, макс.

1 000 m

● неэкранированные, макс.

600 m

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Нет

Гальваническая развязка

Гальваническая развязка цифровых выводов

● между каналами

Нет

● между каналами, в блоках для

● между каналами и шиной на задней стенке

Да

Изоляция

Изоляция, испытанная посредством

500 В перем. тока/707 В пост. тока, тестирование типа

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

-25 °C; = Tмин

● макс.

60 °C; = Tмакс

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m

● Температура окружающей среды-давление воздуха-высота установки

Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)

Относительная влажность воздуха

● при конденсации, испытания согласно IEC 60068-2-38, макс.

100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)

Устойчивость

Применение в неподвижно смонтированных промышленных установках

— к биологически активным веществам согласно EN 60721-3-3

Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

— к химически активным веществам согласно EN 60721-3-3

Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-3

Да; Класс 3S4 вкл. песок, пыль; *

Применение на судах/в море

— к биологически активным веществам согласно EN 60721-3-6

Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу

— к химически активным веществам согласно EN 60721-3-6

Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-2-52 (степень заострения 3); *

— к механически активным веществам согласно EN 60721-3-6

Да; Класс 6S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

— к химически активным веществам согласно EN 60654-4

Да; Класс 3 (при условии отсутствия трихлорэтилена)

— Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04

Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

— Примечание к классификации условий окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04

* Поставляемые в комплекте кожухи при эксплуатации должны закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

● Покрытия для смонтированных печатных плат согласно EN 61086

Да; Класс 2 для обеспечения высокого уровня надежности

● Защита от загрязнения согласно EN 60664-3

Да; Тип защиты 1

● Военные испытания согласно MIL-I-46058C, приложение 7

Да; За время эксплуатации покрытие можно красить

● Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A

Да; Конформное покрытие, класс А

Размеры

Ширина

25 mm

Высота

290 mm

Глубина

210 mm

Массы

Масса, прибл.

600 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-04
eClass	12	27-24-22-04
eClass	9.1	27-24-22-04
eClass	9	27-24-22-04
eClass	8	27-24-22-04
eClass	7.1	27-24-22-04
eClass	6	27-24-22-04
ETIM	10	EC001419
ETIM	9	EC001419
ETIM	8	EC001419
ETIM	7	EC001419
IDEA	4	3566
UNSPSC	15	32-15-17-05
