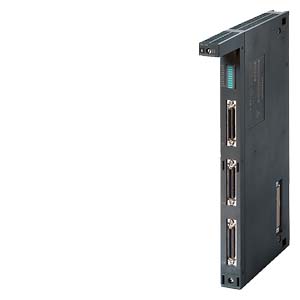

Siemens 6DD1607-0CA1 система автоматизации

Name: Siemens 6DD1607-0CA1 система автоматизации
Brand: Siemens
Price: 1058698 RUB
Availability: InStock

SIMATIC S7-400, EXM 438-1: МОДУЛЬ РАСШИРЕНИЯ ВВОДА/ВЫВОДА ДЛЯ FM 458, 4AO/16 БИТ. НЕ ЯВЛЯЕТСЯ ПРЯМЫМ АНАЛОГОМ МОДУЛЯ EXM 438

Купить 6DD16070CA1 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 1058698 руб.

Технические характеристики 6DD16070CA1

*** spare part *** SIMATIC S7-400, EXM 438-1 I/O extension for FM 458 4x analog outputs 16-bit EXM 438-1 not spare part-compatible for EXM438

Напряжение питания

Номинальное значение (пост. ток)

● 5 В пост. тока

Да

● 24 В пост. тока

Да; прокладывается снаружи

Входной ток

Потребление тока, тип.

1,5 A

Питание датчика

Вид выходного напряжения

прибл. 14 В (не беспотенциальные)

Защита от короткого замыкания

Да; электронный

Выходной ток

● Номинальное значение

100 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

7,5 W

Цифровые входы

Число входов

Входное напряжение

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

от -1 до +6 В или открытый вход

● для сигнала "1"

от +13 до +33 В

Входной ток

● для сигнала "0", макс. (допустимый ток покоя)

0 mA

● для сигнала "1", тип.

3 mA

Задержка на входе (при номинальном значении входного напряжения)

для стандартных входов

— с "0" на "1", макс.

200 µs

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да; электронная/тепловая

● Нормальный порог срабатывания

250 mA

Ограничение индуктивного напряжения отключения

Напряжение питания + 1 В

Выходное напряжение

● для сигнала "0", макс.

3 V

● для сигнала "1", макс.

Напряжение питания - 2,5 В

Выходной ток

● для сигнала "1", номинальное значение

50 mA

● для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.

100 mA

● для сигнала "0", ток покоя, макс.

20 µA

● Общий коммутационный ток

80 % при 50 °C, все входы 50 мА

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

15 µs

Аналоговые вводы

Число аналоговых входов

5; Дифференциальные входы

Входные диапазоны (номинальные значения), напряжения

● от -10 до +10 В

Да; -10 В: ±4 НБП; до +10 В: ±4 НБП (1 НБП = 4,88 мВ)

— Сопротивление на входе (от -10 до 10 В)

470 kΩ

Аналоговые выводы

Число аналоговых выходов

8; 4 выхода 16 бит; 4 выхода 12 бит

Выход напряжения, защита от короткого замыкания

Да; на массу

Макс. выходное напряжение, ток короткого замыкания

16 бит: 27 мА; 12 бит: 100 мА

Диапазоны выходных параметров, напряжение

● от -10 до +10 В

Да

Формирование аналоговой величины для входов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

12 bit

● Время преобразования (на канал)

45 µs

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

4 AA: 16 бит; 4 AA: 12 бит

● Время преобразования (на канал)

4 AA (16 бит): 2 мкс; 4 AA (12 бит): 4 мкс

Датчики

Макс. число подключаемых датчиков

12; 8 инкрементальных датчиков (синхронизируемых), 4 абсолютных датчика

Подключаемые датчики

● Инкрементальный датчик (симметричный)

Да

● Инкрементальный датчик (асимметричный)

Да

● Абсолютный датчик (SSI)

Да; Однооборотный или многооборотный датчик с SSI (синхронным последовательным интерфейсом) или интерфейсом EnDat

Сигналы датчика, инкрементальный датчик (симметричный)

● Следящие сигналы

1) для путей A и B (со смещением фаз на 90°), при необходимости с нулевым импульсом N; 2) для отдельного прямого и обратного пути

● Входное напряжение

при сигнале "0". с -5 до 0 В; для сигнала "1": с +3 до +5 В; допустимый диапазон входного напряжения: дифференциальное напряжение с -5 до +5 В; макс. входной ток: 15 мА (Внимание! Не ограничен со стороны узлов!)

Сигналы датчика, инкрементальный датчик (асимметричный)

● Следящие сигналы

Путь A и B (смещение фаз на 90 градусов), при необходимости с нулевым импульсом N

● Входное напряжение

при сигнале "0". от -30 до +4 В (при нагрузке 15 мА); при сигнале "1": от +8 до + 30 В (при нагрузке 15 мА); допустимый диапазон входного напряжения: Дифференциальное напряжение от -30 до +30 В

Сигналы датчика, абсолютный датчик (SSI)

● Входной сигнал

5 В согласно RS 422

● Сигнал данных

Двоичный, двоичный циклический, двоичный циклический избыточный код

● Макс. частота тактовых импульсов

2 MHz; От 100 кГц до 2 МГц (в зависимости от длины провода)

Гальваническая развязка

Гальваническая развязка цифровых вводов

● Гальваническая развязка цифровых вводов

Нет

Гальваническая развязка цифровых выводов

● Гальваническая развязка цифровых выводов

Нет

Гальваническая развязка аналоговых вводов

● Гальваническая развязка аналоговых вводов

Нет

Гальваническая развязка аналоговых выводов

● Гальваническая развязка аналоговых выводов

Нет

Размеры

Ширина

24 mm

Высота

290 mm

Глубина

210 mm

Массы

Масса, прибл.

1 kg

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
IDEA	4	3567
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
		Miscellaneous	China RoHS
General Product Approval	EMV		For use in hazardous locations

For use in hazardous locations			Maritime application
Miscellaneous		CCC-Ex
