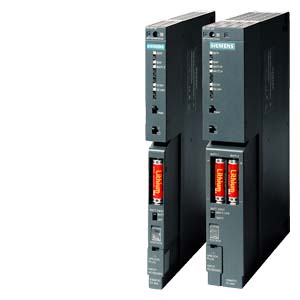

6ES7405-0RA02-0AA0 Программируемый контроллер SIMATIC S7-400
SIMATIC S7-400, БЛОК ПИТАНИЯ PS 405: 20A, МНОГОДИАПАЗОННЫЙ, =24/48/60В, =5В/20A, МАРКИРОВКА ОБ АППРОБАЦИИ ATEX
Назначение 6ES74050RA020AA0
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7405-0RA02-0AA0 являются:
- машиностроение;
- автомобильная промышленность;
- складское хозяйство;
- технологические установки;
- системы измерения и сбора данных;
- текстильная промышленность;
- упаковочные машины и линии;
- производство контроллеров;
- автоматизация машин специального назначения;
- автоматизация непрерывных производств.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74050RA020AA0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7405-0RA02-0AA0 может использоваться:
- в системах с высокими затратами на перезапуск производства в случае отказа контроллера;
- в системах с высокой стоимостью простоя;
- в системах управления обработкой ценных материалов (например, в фармацевтической промышленности);
- в системах без постоянного контроля со стороны обслуживающего персонала;
- в системах с небольшим количеством обслуживающего персонала.
Программируемые контроллеры 6ES74050RA020AA0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
- S7-400F: система противоаварийной защиты, в которой возникновение отказов приводит к переводу технологического оборудования в безопасные состояния и остановке производственного процесса.
- S7-400FH: резервированная система противоаварийной защиты, аналогичная по своему назначению контроллеру S7-400F
На основе программируемых контроллеров 6ES74050RA020AA0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
- классов безопасности AK1…AK6 по DIN V 19250/ DIN V VDE 0801;
- уровней безопасности SIL 1…SIL 3 по IEC 61508;
- категорий безопасности 1…4 по EN 954-1.
В системах, построенных на основе программируемых контроллеров 6ES7405-0RA02-0AA0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Технические характеристики 6ES74050RA020AA0
| | SIMATIC S7-400, POWERSUPPLY PS 405: 20A, WIDE RANGE, 24/48/60V DC, 5V DC/20A, ATEXAPPROBATIONIDENTIFICATION | |
| Общая информация | ||
| Обозначение типа продукта | PS405, 24/48/60 В пост. тока, 5 В/20A пост. тока | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 24 В пост. тока | Да | |
| Пост ток 48 В | Да | |
| Пост ток 60 В | Да | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V; динамическое 18,5 В | |
| Допустимый диапазон, верхний предел (пост. ток) | 72 V; динамическое 75,5 В | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 20 ms | |
| Перемыкание при отказе сетевого питания и отключении напряжения согласно рекомендации NAMUR | Да | |
| Входной ток | ||
| Номинальное значение при 24 В пост. тока | 7 A | |
| Номинальное значение при 48 В пост. тока | 3,2 A | |
| Номинальное значение при 60 В пост. тока | 2,5 A | |
| Макс. ток включения | 56 A; Полуширина 1,5 мс | |
| Выходное напряжение | ||
| Вид выходного напряжения | пост. ток | |
| Номинальное значение (пост. ток) | ||
| 5 В пост. тока | Да | |
| 24 В пост. тока | Да | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 20 A; базовая нагрузка не требуется | |
| для шины на задней стойке (24 В пост. тока), макс. | 1 A; с защитой от работы без нагрузки | |
| Защита от короткого замыкания | Да | |
| Мощность | ||
| Нормальная потребляемая мощность | 168 W | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 44 W | |
| АКБ | ||
| Буферная батарея | ||
| Буферная батарея (опция) | Да; 2x литиевые батареи AA; 3,6 В/2,3 Ач | |
| Конфигурация аппаратного обеспечения | ||
| Гнезда | ||
| Требуемое количество гнезд | 2 | |
| Гальваническая развязка | ||
| первичный/вторичный | Да | |
| Степень защиты и класс защиты | ||
| Класс защиты | 1; с помощью защитного проводника | |
| Стандарты, допуски, сертификаты | ||
| Допуск FM | Да; Ta: от 0 °C до 60 °C T4 | |
| Соединения | ||
| Соединительные провода/поперечные сечения | 3 x 1,5 м, одножильная проволока большого диаметра или гибкий многожильный кабель с кабельным зажимом, наружный диаметр от 3 до 9 мм | |
| Размеры | ||
| Ширина | 50 mm | |
| Высота | 290 mm | |
| Глубина | 217 mm | |
| Массы | ||
| Масса, прибл. | 1 300 g | |
| последнее изменение: | 20.06.2016 | |
