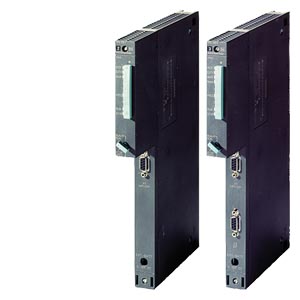

    6ES7412-1XJ05-0AB0 Программируемый контроллер SIMATIC S7-400

    6ES74121XJ050AB0 SIMATIC S7-400, CPU 412-1 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР:: 288 КБ РАБОЧАЯ ПАМЯТЬ, (144 КБ ДЛЯ ПРОГРАММ ПОЛЬЗОВАТЕЛЯ, 144 КБ ДЛЯ ДАННЫХ), ИНТЕРФЕЙС MPI/DP 12 МБИТ/С

    Назначение 6ES74121XJ050AB0

    SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.

    Основными областями применения 6ES7412-1XJ05-0AB0 являются:

    Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.

    Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.

    Программируемый контроллер 6ES74121XJ050AB0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.

    Благодаря своей высокой надежности 6ES7412-1XJ05-0AB0 может использоваться:

    Программируемые контроллеры 6ES74121XJ050AB0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:

    На основе программируемых контроллеров 6ES74121XJ050AB0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:

    В системах, построенных на основе программируемых контроллеров 6ES7412-1XJ05-0AB0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.

    Технические характеристики 6ES74121XJ050AB0

    — нижний предел
    SIMATIC S7-400, CPU 412-1 CENTRAL PROCESSING UNIT WITH: 288 KB WORKING MEMORY, (144 KB CODE, 144 KB DATA), INTERFACE MPI/DP 12 MBIT/S
    Общая информация
    Обозначение типа продукта ЦП 412-1
    Версия продукта 03
    Версия микропрограммного обеспечения V5.3
    Инженерное обеспечение с помощью
    пакета программного обеспечения для программирования не ниже STEP 7 V5.3 SP2 с аппаратным обновлением
    Конфигурация CiR в режиме RUN
    Время синхронизации CiR, базовая нагрузка 100 ms
    Время синхронизации CiR, время на каждый байт ввода-вывода 30 µs
    Напряжение питания
    Номинальное значение (пост. ток)
    24 В пост. тока Нет; Электропитание через источник питания системы
    Входной ток
    из шины на задней стойке 5 В пост. тока, тип. 0,5 A
    из шины на задней стойке 5 В пост. тока, макс. 0,6 A
    из шины на задней стойке 24 В пост. тока, макс. 150 mA; на интерфейс DP 150 мА
    из разъема 5 В пост. тока, макс. 90 mA
    Рассеиваемая мощность
    Нормальная рассеиваемая мощность 2,5 W
    Макс. рассеиваемая мощность 3 W
    Запоминающее устройство
    Вид запоминающего устройства ОЗУ
    Оперативное запоминающее устройство
    встроенный 288 kbyte
    встроенное (для программ) 144 kbyte
    встроенное (для данных) 144 kbyte
    расширяемое Нет
    Память загрузки
    расширяемая стираемая программируемая постоянная флэш-память Да; с картой памяти (флэш-память)
    расширяемая стираемая программируемая постоянная флэш-память, макс. 64 Mbyte
    встроенная ОЗУ, макс. 512 kbyte
    расширяемая ОЗУ Да; с картой памяти (RAM)
    расширяемая ОЗУ, макс. 64 Mbyte
    Хранение в буфере
    есть Да
    с АКБ Да; все данные
    без АКБ Нет
    АКБ
    Буферная батарея
    Нормальный буферный ток 125 µA; до 40 °C
    Макс. буферный ток 300 µA
    Макс. время хранения в буфере См. справочное руководство "Параметры модулей", раздел 3.3
    Питание внешнего буферного напряжения на ЦП от 5 до 15 В пост. тока
    Время обработки ЦП
    нормальное время операций побитовой обработки 75 ns
    нормальное время операций со словами 75 ns
    нормальное время выполнения операций арифметики с фиксированной точкой 75 ns
    нормальное время выполнения операций с плавающей точкой 225 ns
    Блоки ЦП
    Блоки данных (DB)
    Макс. число 1 500; Диапазон числовых значений: от 1 до 16000
    Макс. размер 64 kbyte
    Функциональные блоки (FB)
    Макс. число 750; Диапазон числовых значений: от 0 до 7999
    Макс. размер 64 kbyte
    Функции (FC)
    Макс. число 750; Диапазон числовых значений: от 0 до 7999
    Макс. размер 64 kbyte
    Организационные блоки (OB)
    Макс. число см. систему команд
    Макс. размер 64 kbyte
    Число свободных организационных блоков циклического выполнения 1; OB 1
    Число организационных блоков прерывания по времени 2; OB 10, 11
    Число организационных блоков прерываний с задержкой 2 OB 20, 21
    Число организационных блоков циклических прерываний 2; OB 32, 35 (минимальный настраиваемый тактовый импульс = 500 мкс)
    Число организационных блоков аппаратного прерывания 2; OB 40, 41
    Число организационных блоков прерывания DPV1 3; OB 55-57
    Число организационных блоков прерываний циклов тактовой синхронизации 2; OB 61-62
    Число организационных блоков обработки данных в многопроцессорной системе 1; OB 60
    Число фоновых организационных блоков 1; OB 90
    Число пусковых организационных блоков 3; OB 100-102
    Число организационных блоков обработки асинхронных ошибок 9; OB 80-88
    Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
    Глубина вложенности
    на класс приоритета 24
    дополнительно на организационный блок обработки ошибок 1
    Счетчики, таймеры и их остаток
    Счетчик S7
    Число 2 048
    Остаточность
    — настраивается Да
    — нижний предел 0
    — верхний предел 2 047
    — предварительно задано от Z 0 до Z 7
    Диапазон счета
    0
    — верхний предел 999
    Счетчик IEC
    есть Да
    Вид Системный функциональный блок
    Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
    Таймеры S7
    Число 2 048
    Остаточность
    — настраивается Да
    — нижний предел 0
    — верхний предел 2 047
    — предварительно задано без остаточных данных по времени
    Временной диапазон
    — нижний предел 10 ms
    — верхний предел 9 990 s
    Таймер IEC
    есть Да
    Вид Системный функциональный блок
    Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
    Области данных и их остаток
    остаточная область данных, общая общая емкость ОЗУ и памяти загрузки (с буферной батареей)
    Маркер
    Макс. число 4 kbyte; Размер области маркеров
    Есть остаток Да
    Предварительно заданный остаток от MB 0 до MB 15
    Число меток синхронизации 8; в 1 байте маркера
    Блоки управляющих данных
    Макс. число 1 500; Диапазон числовых значений: от 1 до 16000
    Макс. размер 64 kbyte
    Локальные данные
    задаются, макс. 8 kbyte
    предварительно задано 4 kbyte
    Адресная область
    Периферийная адресная область
    Вводы 4 kbyte
    Выводы 4 kbyte
    в том числе децентрализованных
    — Интерфейс MPI/DP, входы 2 kbyte
    — Интерфейс MPI/DP, выходы 2 kbyte
    Образ процесса
    Вводы, настраивается 4 kbyte
    Выводы, настраивается 4 kbyte
    Вводы, предварительно задано 128 byte
    Выводы, предварительно задано 128 byte
    Согласованные данные, макс. 244 byte
    Доступ к согласованным данным в образе процесса Да
    Частичный образ процесса
    Макс. число частичных образов процесса 15
    Цифровые каналы
    Вводы 32 768
    — в том числе централизованных 32 768
    Выводы 32 768
    — в том числе централизованных 32 768
    Аналоговые каналы
    Вводы 2 048
    — в том числе централизованных 2 048
    Выводы 2 048
    — в том числе централизованных 2 048
    Конфигурация аппаратного обеспечения
    Количество расширительных устройств, макс. 21
    Подключаемые OP 31
    Обработка данных в многопроцессорной системе Да; макс. 4 ЦП (с UR1 или UR2)
    Интерфейсный модуль
    Макс. число вставных интерфейсных модулей (общее) 6
    Макс. число вставных интерфейсных модулей IM 460 6
    Макс. число вставных интерфейсных модулей IM 463 4; IM 463-2
    Число ведущих устройств DP
    встроенный 1
    по CP 10; CP 443-5 расширенный
    по интерфейсному модулю IM 467 4
    допускается смешанный режим IM + CP Нет; IM 467 нельзя применять вместе с CP 443-5 Ext. и CP 443-1 EX4x, EX20, GX20 (в режиме PROFINET IO)
    по интерфейсному модулю 0
    Макс. число вставных модулей S5 (через модуль сопряжения, в центральном устройстве) 6
    Число контроллеров ввода-вывода
    встроенный 0
    по CP 4; без смешанного режима CP443-1 EX40 и CP443-1 EX 41/EX20/GX20, макс. 4 в центральном устройстве
    Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
    Функциональные модули ограничен числом гнезд и числом соединений
    Коммуникационные процессоры PROFIBUS и Ethernet 14; в том числе не более 10 коммуникационных процессоров или интерфейсных модулей в качестве ведущего устройства DP и 4 PROFINET-контроллера
    Гнезда
    Требуемое количество гнезд 1
    Время
    Часы
    буферные и синхронизируемые Да
    Разрешение 1 ms
    Макс. отклонение в день (буферные) 1,7 s; Отключение сети
    Макс. отклонение в день (небуферные) 8,6 s; при включенной сети
    Счетчик рабочего времени
    Число 16
    Числовые значения/диапазон числовых значений от 0 до 15
    Диапазон значений Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
    Степень детализации 1 час
    остаточн. Да
    Синхронизация времени
    поддерживается Да
    на MPI, ведущее устройство Да
    на MPI, починенное устройство Да
    на DP, ведущее устройство Да
    на DP, подчиненное устройство Да
    в AS, ведущее устройство Да
    в AS, подчиненное устройство Да
    на Ethernet по NTP Нет; по CP
    на IF 964 DP Нет
    Разность времени в системе при синхронизации по
    MPI, макс. 200 ms
    Интерфейсы
    Интерфейсы/тип шины 1x MPI/PROFIBUS DP
    Число интерфейсов RS 485 1; комбинированный MPI/PROFIBUS DP
    1. интерфейс
    Тип интерфейса встроенный
    Физические параметры RS 485/PROFIBUS + MPI
    гальванически развязанный Да
    Макс. электропитание интерфейса (от 15 до 30 В пост. тока) 150 mA
    Число ресурсов подключения MPI: 32, DP: 16
    Функции
    MPI Да
    Ведущее устройство PROFIBUS DP Да
    Подчиненное устройство PROFIBUS DP Да
    MPI
    Число соединений 32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
    Макс. скорости передачи данных 12 Mbit/s
    Службы
    — Связь PG/OP Да
    — Маршрутизация Да
    — Глобальная система передачи данных Да
    — Базовая S7-связь Да
    — S7-связь Да
    — S7-связь, в качестве клиента Да
    — S7-связь, в качестве сервера Да
    Ведущее устройство DP
    Макс. число соединений 16; если на линии используется диагностический повторитель, то число ресурсовподключения на линии уменьшается на 1
    Макс. скорости передачи данных 12 Mbit/s
    Макс. число подчиненных устройств DP 32
    Службы
    — Связь PG/OP Да
    — Маршрутизация Да; S7-маршрутизация
    — Глобальная система передачи данных Нет
    — Базовая S7-связь Да
    — S7-связь Да
    — S7-связь, в качестве клиента Да
    — S7-связь, в качестве сервера Да
    — Поддержка равноудаленности Да
    — Тактовая синхронизация Да
    — Синхронизация/замораживание (SYNC/FREEZE) Да
    — Активация/деактивация подчиненного устройства DP Да
    — Прямой обмен данными (поперечная связь) Да
    — DPV1 Да
    Адресная область
    — Макс. число входов 2 kbyte
    — Макс. число выходов 2 kbyte
    Полезные данные на подчиненное устройство DP
    — Максимальное количество полезных данных на подчиненное устройство DP 244 byte
    — Макс. число входов 244 byte
    — Макс. число выходов 244 byte
    — Макс. число слотов 244
    — на слот, макс. 128 byte
    Подчиненное устройство DP
    Число соединений 16
    GSD-файл http
    Макс. скорости передачи данных 12 Mbit/s
    автоматический поиск скорости передачи данных Нет
    Макс. адресная область 32; виртуальные слоты
    Макс. количество полезных данных на адресную область 32 byte
    — из них согласованных 32 byte
    Службы
    — Связь PG/OP Да; при активном интерфейсе
    — S7-маршрутизация Да; при активном интерфейсе
    — Глобальная система передачи данных Нет
    — Базовая S7-связь Нет
    — S7-связь Да
    — S7-связь, в качестве клиента Да
    — S7-связь, в качестве сервера Да
    — Прямой обмен данными (поперечная связь) Нет
    — DPV1 Нет
    Передающий накопитель
    — Вводы 244 byte
    — Выводы 244 byte
    Тактовая синхронизация
    Режим тактовой синхронизации (исполнение до синхронизации клеммы) Да; только при PROFIBUS
    Число ведущих устройств DP с тактовой синхронизацией 1
    Макс. количество полезных данных на синхронизированное подчиненное устройство 244 byte
    Равноудаленность Да
    минимальный тактовый импульс 1,5 ms; 0,5 мс без применения SFC 126, 127
    наибольший тактовый импульс 32 ms
    Функции связи
    Связь PG/OP Да
    Число подключаемых OP без обработки сообщений 31
    Число подключаемых OP с обработкой сообщений 31; при использовании функций Alarm_S/SQ и Alarm_D/DQ
    Маршрутизация наборов данных Да
    Глобальная система передачи данных
    поддерживается Да
    Макс. число GD-контуров 8
    Макс. число GD-пакетов, отправитель 8
    Макс. число GD-пакетов, получатель 16
    Макс. размер GD-пакетов 54 byte
    Макс. размер GD-пакетов (из них согласованных) 1 переменная
    Базовая S7-связь
    поддерживается Да
    Макс. количество полезных данных на запрос 76 byte
    Макс. количество полезных данных на запрос (из них согласованных) 1 переменная
    S7-связь
    поддерживается Да
    в качестве сервера Да
    в качестве клиента Да
    Макс. количество полезных данных на запрос 64 kbyte
    Макс. количество полезных данных на запрос (из них согласованных) 462 byte
    S5-совместимая связь
    поддерживается Да; посредством FC AG_SEND и AG_RECV, посредством не более 10 CP 443-1 или 443-5
    Макс. количество полезных данных на запрос 8 kbyte
    Макс. количество полезных данных на запрос (из них согласованных) 240 byte
    Макс. число одновременных запросов AG-SEND/AG-RECV на ЦП 24/24
    Стандартная связь (FMS)
    поддерживается Да; посредством CP и загружаемых FB
    Открытая связь IE
    ISO-on-TCP (RFC1006) посредством CP 443-1 Adv. и загружаемых функциональных блоков
    — Макс. размер данных 1452 байт посредством коммуникационного процессора 443-1 Adv.
    Интернет-сервер
    поддерживается Нет
    Число соединений
    общее 32
    применяется для PG-связи 31
    — резервируется для PG-связи 1
    — настраивается для PG-связи, макс. 0
    применяется для OP-связи 31
    — резервируется для OP-связи 1
    — настраивается для OP-связи, макс. 0
    применяется для базовой S7-связи 30
    — резервируется для базовой S7-связи 0
    — настраивается для S7-связи, макс. 0
    применяется для S7-связи 30
    — резервируется для S7-связи 0
    — настраивается для S7-связи, макс. 0
    применяется для маршрутизации 15
    — резервируется для маршрутизации 0
    — настраивается для маршрутизации, макс. 0
    Функции оповещения S7
    Макс. число запрашиваемых станций для функций оповещения 31; макс. 31 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 8 с функциями Alarm_8 и Alarm_P (например, WinCC)
    сообщения относительно символов Да
    Процесс SCAN Да
    Сообщения относительно блоков Да
    Сообщения диагностики процессов Да
    макс. число одновременно активных блоков Alarm-S 250; одновременно активные блоки S/SQ или Alarm-D/DQ
    Блоки Alarm 8 Да
    Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 300
    предварительно задано, макс. 150
    Сообщения информационно-управляющей системы Да
    Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) 4
    Число сообщений
    всего, макс. 256
    в сетке 100 мс, макс. 0
    в сетке 500 мс, макс. 256
    в сетке 1000 мс, макс. 256
    Число дополнительных значений
    при сетке 100 мс, макс. 0
    при сетке 500 мс, 1000 мс макс. 1
    Функции испытания и ввода в эксплуатацию
    Блок состояния Да; до 2 одновременно
    Одиночный шаг Да
    Число контрольных точек 4
    Состояние/управление
    Переменные состояние/управления Да; до 16 таблиц переменных
    Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
    Макс. число переменных 70; Состояние/управление
    Принудительное исполнение
    Принудительное исполнение Да
    Принудительное исполнение, переменные входы/выходы, маркеры, периферийные входы/выходы
    Макс. число переменных 64
    Диагностический буфер
    есть Да
    Макс. число элементов 200
    — настраивается Да
    — предварительно задано 120
    Сервисные данные
    считываемые Да
    Стандарты, допуски, сертификаты
    Маркировка CE Да
    Допуск CSA Да
    Допуск UL Да
    cULus Да
    Допуск FM Да
    RCM (ранее C-TICK) Да
    Допуск КС Да
    EAC (ранее ГОСТ-Р) Да
    Применение во взрывоопасной зоне
    ATEX ATEX II 3 G Ex nA IIC T4 Gc
    Окружающие условия
    Температура окружающей среды при эксплуатации
    мин. 0 °C
    макс. 60 °C
    Проектирование
    Программное обеспечение для проектирования
    STEP 7 Да
    Программирование
    Операционный резерв см. систему команд
    Круглые скобки 7
    Доступ к согласованным данным в образе процесса Да
    Системные функции (SFC) см. систему команд
    Системные функциональные блоки (SFB) см. систему команд
    Язык программирования
    — KOP Да
    — FUP Да
    — AWL Да
    — SCL Да
    — CFC Да
    — GRAPH Да
    — HiGraph® Да
    Число одновременно активных системных функций
    — DPSYC_FR 2; SFC 11; на интерфейс
    — D_ACT_DP 8; SFC 12; на интерфейс
    — RD_REC 8; SFC 59; на интерфейс
    — WR_REC 8; SFC 58; на интерфейс
    — WR_PARM 8; SFC 55; на интерфейс
    — PARM_MOD 1; SFC 57; на интерфейс
    — WR_DPARM 2; SFC 56; на интерфейс
    — DPNRM_DG 8; SFC 13; на интерфейс
    — RDSYSST 8; SFC 51
    — DP_TOPOL 1; SFC 103; на интерфейс
    Число одновременно активных системных функциональных блоков
    — RDREC 8; SFB 52; на интерфейс, но не больше 32 через все внешние интерфейсы
    — WRREC 8; SFB 53; на интерфейс, но не больше 32 через все внешние интерфейсы
    Защита ноу-хау
    Защита программ пользователя/защита паролем Да
    Размеры
    Ширина 25 mm
    Высота 290 mm
    Глубина 219 mm
    Массы
    Масса, прибл. 700 g
    последнее изменение: 20.06.2016

    Техническая документация для 6ES7412-1XJ05-0AB0

    Быстрый заказ

    Отправьте заявку и получите очень выгодное коммерческое предложение по оборудованию Siemens
    в течение 4 часов






    Быстрый заказ

    Отправьте заявку и получите коммерческое предложение по оборудованию Siemens
