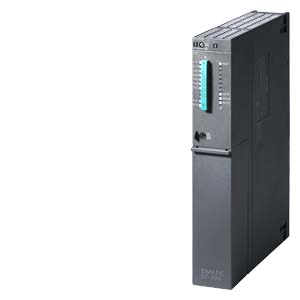

Siemens 6ES7414-4HJ04-0AB0 программируемые контроллеры

Name: Siemens 6ES7414-4HJ04-0AB0 программируемые контроллеры
Brand: Siemens
Availability: InStock

SIMATIC S7-400H, CPU 414H CENTRAL UNIT FOR S7-400H AND S7-400F/FH, 4 INTERFACES: 1 MPI/DP, 1 DP AND 2 FOR SYNC MODULES, 1.4 MB MEMORY (700 KB DATA/700 KB CODE)

Купить 6ES74144HJ040AB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6ES74144HJ040AB0

******* repair part ******* SIMATIC S7-400H, CPU 414H central processing unit for S7-400H and S7-400F/FH, 4 interfaces: 1 MPI/DP, 1 DP and 2 for sync modules, 1.4 MB memory (700 KB data/700 KB program)

Общая информация

Обозначение типа продукта

CPU 414-4H

Напряжение питания

Номинальное значение (пост. ток)

Электропитание через источник питания системы

Входной ток

из шины на задней стойке 5 В пост. тока, тип.

1 800 A

из шины на задней стойке 5 В пост. тока, макс.

2 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,5 W

Запоминающее устройство

Вид запоминающего устройства

ОЗУ

Оперативное запоминающее устройство

● встроенное (для программ)

700 kbyte

● встроенное (для данных)

700 kbyte

● расширяемое

Нет

Память загрузки

● расширяемая стираемая программируемая постоянная флэш-память

Да; с картой памяти (флэш-память)

● расширяемая стираемая программируемая постоянная флэш-память, макс.

64 Mbyte

● встроенная ОЗУ, макс.

256 kbyte

● расширяемая ОЗУ

Да; с картой памяти (RAM)

● расширяемая ОЗУ, макс.

64 Mbyte

Хранение в буфере

● есть

Да

● с АКБ

Да; все данные

● без АКБ

Нет

АКБ

Буферная батарея

● Нормальный буферный ток

550 µA

● Макс. буферный ток

1 530 µA

● Питание внешнего буферного напряжения на ЦП

от 5 до 15 В пост. тока

Время обработки ЦП

нормальное время операций побитовой обработки

0,06 µs

нормальное время операций со словами

0,06 µs

нормальное время выполнения операций арифметики с фиксированной точкой

0,06 µs

нормальное время выполнения операций с плавающей точкой

0,18 µs

Блоки ЦП

Блоки данных (DB)

● Макс. число

4 095; Блок данных 0 зарезервирован

● Макс. размер

64 kbyte

Функциональные блоки (FB)

● Макс. число

2 048

● Макс. размер

64 kbyte

Функции (FC)

● Макс. число

2 048

● Макс. размер

64 kbyte

Организационные блоки (OB)

● Макс. число

см. систему команд

● Макс. размер

64 kbyte

Глубина вложенности

● на класс приоритета

Счетчики, таймеры и их остаток

Счетчик S7

● Число

2 048

Остаточность

— настраивается

Да

— предварительно задано

от Z 0 до Z 7

Диапазон счета

— нижний предел

— верхний предел

999

Счетчик IEC

● есть

Да

● Вид

Системный функциональный блок

Таймеры S7

● Число

2 048

Временной диапазон

— нижний предел

10 ms

— верхний предел

9 990 s

Таймер IEC

● есть

Да

● Вид

Системный функциональный блок

Области данных и их остаток

Маркер

● Макс. размер

8 kbyte

● Есть остаток

Да; от MB 0 до MB 8 191

● Предварительно заданный остаток

от MB 0 до MB 15

Адресная область

Периферийная адресная область

● Вводы

8 kbyte

● Выводы

8 kbyte

Образ процесса

● Вводы, настраивается

8 kbyte

● Выводы, настраивается

8 kbyte

● Вводы, предварительно задано

1 024 byte

● Выводы, предварительно задано

1 024 byte

Частичный образ процесса

● Макс. число частичных образов процесса

Цифровые каналы

● Вводы

65 536

— в том числе централизованных

65 536

● Выводы

65 536

— в том числе централизованных

65 536

Аналоговые каналы

● Вводы

4 096

— в том числе централизованных

4 096

● Выводы

4 096

— в том числе централизованных

4 096

Конфигурация аппаратного обеспечения

Количество расширительных устройств, макс.

Обработка данных в многопроцессорной системе

Нет

Интерфейсный модуль

● Макс. число вставных интерфейсных модулей (общее)

● Макс. число вставных интерфейсных модулей IM 460

● Макс. число вставных интерфейсных модулей IM 463

6; IM 463-2

Число ведущих устройств DP

● встроенный

● по CP

● по интерфейсному модулю IM 467

● допускается смешанный режим IM + CP

Нет; IM 467 нельзя применять вместе с CP 443-5 Ext.

● по интерфейсному модулю

Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)

● Функциональные модули

32; ограничен числом гнезд и числом соединений

● CP, PtP

32; ограничен числом гнезд и числом соединений

● Коммуникационные процессоры, LAN

32; ограничен числом гнезд и числом соединений

Гнезда

● Требуемое количество гнезд

Время

Часы

● Аппаратные часы (часы реального времени)

Да

● буферные и синхронизируемые

Да

Счетчик рабочего времени

● Число

Синхронизация времени

● поддерживается

Да

1. интерфейс

Тип интерфейса

MPI/PROFIBUS DP

гальванически развязанный

Да

Физические параметры интерфейсов

● RS 485

Да

Протоколы

● MPI

Да; Настройка по умолчанию

● Ведущее устройство PROFIBUS DP

Да

● устройство PROFIBUS DP

Нет

MPI

● Число соединений

● Макс. скорости передачи данных

12 Mbit/s

Службы

— Связь PG/OP

Да

— Глобальная система передачи данных

Нет

— Базовая S7-связь

Нет

— S7-связь

Да

— S7-связь, в качестве клиента

Да

— S7-связь, в качестве сервера

Да

Ведущее устройство PROFIBUS DP

● Макс. число соединений

● Макс. скорости передачи данных

12 Mbit/s

● число устройств DP, макс.

32; макс. число гнезд 512

Службы

— Связь PG/OP

Да

— Глобальная система передачи данных

Нет

— Базовая S7-связь

Нет

— S7-связь

Нет

— S7-связь, в качестве клиента

Нет

— S7-связь, в качестве сервера

Нет

— Равноудаленность

Нет

— Синхронизация/замораживание (SYNC/FREEZE)

Нет

— активация/ деактивация устройств DP

Да

— Прямой обмен данными (поперечная связь)

Нет

Адресная область

— Макс. число входов

2 kbyte

— Макс. число выходов

2 kbyte

Полезные данные на каждое устройство DP

— Макс. число входов

244 byte

— Макс. число выходов

244 byte

— Макс. число слотов

244

— на слот, макс.

128 byte

2. интерфейс

Тип интерфейса

PROFIBUS DP

гальванически развязанный

Да

Физические параметры интерфейсов

● RS 485

Да

Протоколы

● Ведущее устройство PROFIBUS DP

Да; Настройка по умолчанию

● устройство PROFIBUS DP

Нет

● Двухточечное соединение

Нет

Ведущее устройство PROFIBUS DP

● Макс. число соединений

● Макс. скорости передачи данных

12 Mbit/s

● число устройств DP, макс.

Службы

— Связь PG/OP

Да

— Глобальная система передачи данных

Нет

— Базовая S7-связь

Нет

— S7-связь

Нет

— S7-связь, в качестве клиента

Нет

— S7-связь, в качестве сервера

Нет

— Равноудаленность

Нет

— Синхронизация/замораживание (SYNC/FREEZE)

Нет

— активация/ деактивация устройств DP

Нет

— Прямой обмен данными (поперечная связь)

Нет

Адресная область

— Макс. число входов

8 kbyte

— Макс. число выходов

8 kbyte

Полезные данные на каждое устройство DP

— Макс. число входов

244 byte

— Макс. число выходов

244 byte

Протоколы

Связь SIMATIC

● S7-маршрутизация

Да

Функции связи

Связь PG/OP

Да

Глобальная система передачи данных

● поддерживается

Нет

Базовая S7-связь

● поддерживается

Нет

S7-связь

● поддерживается

Да

● в качестве сервера

Да

● в качестве клиента

Да

● Макс. количество полезных данных на запрос

64 kbyte

S5-совместимая связь

● поддерживается

Да; посредством CP и загружаемых FC

● Макс. количество полезных данных на запрос

8 kbyte

Стандартная связь (FMS)

● поддерживается

Да; посредством CP и загружаемых FB

Число соединений

● общее

● применяется для PG-связи

— резервируется для PG-связи

— настраивается для PG-связи, макс.

● применяется для OP-связи

— резервируется для OP-связи

— настраивается для OP-связи, макс.

● применяется для базовой S7-связи

— резервируется для базовой S7-связи

— настраивается для S7-связи, макс.

● применяется для маршрутизации

— резервируется для маршрутизации

— настраивается для маршрутизации, макс.

Функции оповещения S7

Макс. число запрашиваемых станций для функций оповещения

Функции испытания и ввода в эксплуатацию

Диагностический буфер

● есть

Да

● Макс. число элементов

3 200

— настраивается

Да

— предварительно задано

120

Проектирование

Программное обеспечение для проектирования

● STEP 7

Да; V5.0 SP2

Программирование

Язык программирования

— KOP

Да

— FUP

Да

— AWL

Да

— SCL

Да

— CFC

Да

— GRAPH

Да

— HiGraph®

Да

Защита ноу-хау

● Защита программ пользователя/защита паролем

Да

Размеры

Ширина

50 mm

Высота

290 mm

Глубина

219 mm

Массы

Масса, прибл.

1 070 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-07
eClass	12	27-24-22-07
eClass	9.1	27-24-22-07
eClass	9	27-24-22-07
eClass	8	27-24-22-07
eClass	7.1	27-24-22-07
eClass	6	27-24-22-07
ETIM	10	EC000236
ETIM	9	EC000236
ETIM	8	EC000236
ETIM	7	EC000236
IDEA	4	3565
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
	China RoHS
EMV	For use in hazardous locations
			FM
For use in hazardous locations	Functional Saftey	Maritime application
Type Examination Certificate	Type Examination Certificate
Maritime application
	CCS (China Classification Society)
