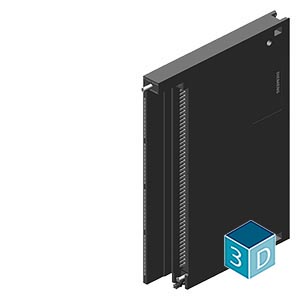

SIMATIC S7-400, SM 421, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВХОДОВ 120/230В ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО ТОКА, ВХОДНАЯ ХАРАКТЕРИСТИКА IEC1131-2, ТИП 2. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
|
|
SIMATIC S7-400, digital input SM 421, isolated 16 DI; UC 120/230V Inputs according to IEC1131-2 Type 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, макс. | 80 mA | |||||||||||||||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 12 W | |||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Число входов | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131 | Тип 2 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Число одновременно включаемых входов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Число одновременно включаемых входов | 16 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Вид входного напряжения | перем./пост. ток | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (перем. и пост. ток) | 230 V; UC 120/230 В (47 ... 63 Гц) | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | от 0 до 40 В перем. тока/от -40 до +40 В пост. тока | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от 74 до 264 В перем. тока; от 80 до 264 В пост. тока, от -80 до -264 В | |||||||||||||||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", мин. | 0 mA; перем. ток: 0 мА; пост. ток: 0 мА | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "0", макс. (допустимый ток покоя) | 6 mA; перем. ток: 6 мА; пост. ток: 2 мА | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 10 mA; при 120 В: 10 мА перем. тока, 1,8 мА пост. тока; при 230 В: 14 мА перем. тока, 2 мА пост. тока | |||||||||||||||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||||||||||||||
| для стандартных входов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| — с "0" на "1", макс. | 20 ms; перем. ток: 20 мс; пост. ток: 15 мс | |||||||||||||||||||||||||||||||||||||||||||||||||
| — с "1" на "0", макс. | 30 ms; перем. ток: 30 мс; пост. ток: 25 мс | |||||||||||||||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 1 000 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 600 m | |||||||||||||||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Подключаемые датчики | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● 2-проводной датчик | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| — макс. допустимый ток покоя (2-проводной датчик) | 5 mA; перем. ток: 5 мА | |||||||||||||||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Нет | |||||||||||||||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния цифрового входа (зеленый) | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами, в блоках для | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 1 500 В перем. тока | |||||||||||||||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина | 25 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Высота | 290 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Глубина | 210 mm | |||||||||||||||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 650 g | |||||||||||||||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 07.06.2025 | |||||||||||||||||||||||||||||||||||||||||||||||||
