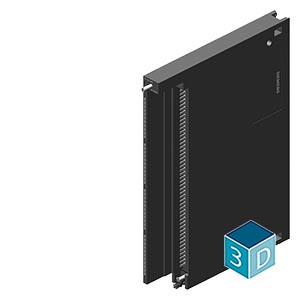

6ES7432-1HF00-0AB0 Программируемый контроллер SIMATIC S7-400
SIMATIC S7-400, SM 432, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ U/ I, 13 БИТ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Назначение 6ES74321HF000AB0
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7432-1HF00-0AB0 являются:
- машиностроение;
- автомобильная промышленность;
- складское хозяйство;
- технологические установки;
- системы измерения и сбора данных;
- текстильная промышленность;
- упаковочные машины и линии;
- производство контроллеров;
- автоматизация машин специального назначения;
- автоматизация непрерывных производств.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74321HF000AB0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7432-1HF00-0AB0 может использоваться:
- в системах с высокими затратами на перезапуск производства в случае отказа контроллера;
- в системах с высокой стоимостью простоя;
- в системах управления обработкой ценных материалов (например, в фармацевтической промышленности);
- в системах без постоянного контроля со стороны обслуживающего персонала;
- в системах с небольшим количеством обслуживающего персонала.
Программируемые контроллеры 6ES74321HF000AB0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
- S7-400F: система противоаварийной защиты, в которой возникновение отказов приводит к переводу технологического оборудования в безопасные состояния и остановке производственного процесса.
- S7-400FH: резервированная система противоаварийной защиты, аналогичная по своему назначению контроллеру S7-400F
На основе программируемых контроллеров 6ES74321HF000AB0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
- классов безопасности AK1…AK6 по DIN V 19250/ DIN V VDE 0801;
- уровней безопасности SIL 1…SIL 3 по IEC 61508;
- категорий безопасности 1…4 по EN 954-1.
В системах, построенных на основе программируемых контроллеров 6ES7432-1HF00-0AB0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Технические характеристики 6ES74321HF000AB0
| | SIMATIC S7-400, SM 432 ANALOG OUTPUT MODULE OPTIC. ISOLATED, 8 AO, 13 BIT RESOLUTION, U/I | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения питания L+, макс. | 400 mA | |
| из шины на задней стойке 5 В пост. тока, макс. | 150 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 9 W | |
| Аналоговые выводы | ||
| Число аналоговых выходов | 8 | |
| Выход напряжения, защита от короткого замыкания | Да | |
| Макс. выходное напряжение, ток короткого замыкания | 30 mA | |
| Макс. выходной ток, напряжение при работе без нагрузки | 19 V | |
| Диапазоны выходных параметров, напряжение | ||
| от 0 до 10 В | Да | |
| от 1 В до 5 В | Да | |
| от -10 до +10 В | Да | |
| Диапазоны выходных параметров, ток | ||
| от 0 до 20 мА | Да | |
| от -20 мА до +20 мА | Да | |
| от 4 мА до 20 мA | Да | |
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||
| при выходных напряжениях мин. | 1 k | |
| при выходных напряжениях, емкостная нагрузка, макс. | 1 µF | |
| при выходных токах, макс. | 500 ; 600 Ом при сниженном синфазном напряжении < 1 В | |
| Длина провода | ||
| экранированные, макс. | 200 m | |
| Формирование аналоговой величины для выходов | ||
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 13 bit | |
| Время преобразования (на канал) | 420 µs; 420 мкс в диапазоне от 1 до 5 В и от 4 до 20 мА; 300 мкс во всех диапазонах | |
| Время установления | ||
| для омической нагрузки | 0,1 ms | |
| для емкостной нагрузки | 3,5 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Погрешности/точность | ||
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 %; +/-10 В, от 0 до 10 В, от 1 до 5 В | |
| Ток относительно диапазона выходных параметров, (+/-) | 1 %; +/-20 мА, от 4 до 20 мВ | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона выходных параметров, (+/-) | 0,5 %; +/-10 В, от 0 до 10 В, от 1 до 5 В | |
| Ток относительно диапазона выходных параметров, (+/-) | 0,5 %; +/-20 мА, от 0 до 20 мА | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых выводов | ||
| между каналами и шиной на задней стенке | Да | |
| Изоляция | ||
| Изоляция, испытанная посредством | 2 120 В пост. тока между шиной и L+/M; 500 В пост. тока между шиной и местным заземлением; 500 В пост. тока между аналоговой секцией и L+/M; 2 120 В пост. тока между аналоговой секцией и местным заземлением; 2 120 В пост. тока между L+/M и местным заземлением | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | 290 mm | |
| Глубина | 210 mm | |
| Массы | ||
| Масса, прибл. | 650 g | |
| последнее изменение: | 24.12.2016 | |
