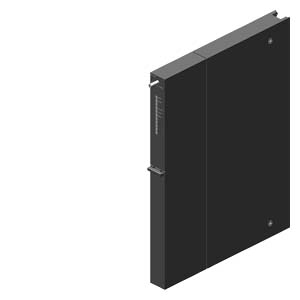

6ES7441-2AA05-0AE0 Программируемый контроллер SIMATIC S7-400
SIMATIC S7-400, КОММУНИКАЦИОННЫЙ МОДУЛЬ CP 441-2 ДЛЯ КОММУНИКАЦИЙ 'ТОЧКА-К-ТОЧКЕ', ДВУХКАНАЛЬНЫЙ, ВКЛЮЧАЯ КОНФИГУРАЦИОННЫЙ ПАКЕТ НА CD
Назначение 6ES74412AA050AE0
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7441-2AA05-0AE0 являются:
- машиностроение;
- автомобильная промышленность;
- складское хозяйство;
- технологические установки;
- системы измерения и сбора данных;
- текстильная промышленность;
- упаковочные машины и линии;
- производство контроллеров;
- автоматизация машин специального назначения;
- автоматизация непрерывных производств.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74412AA050AE0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7441-2AA05-0AE0 может использоваться:
- в системах с высокими затратами на перезапуск производства в случае отказа контроллера;
- в системах с высокой стоимостью простоя;
- в системах управления обработкой ценных материалов (например, в фармацевтической промышленности);
- в системах без постоянного контроля со стороны обслуживающего персонала;
- в системах с небольшим количеством обслуживающего персонала.
Программируемые контроллеры 6ES74412AA050AE0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
- S7-400F: система противоаварийной защиты, в которой возникновение отказов приводит к переводу технологического оборудования в безопасные состояния и остановке производственного процесса.
- S7-400FH: резервированная система противоаварийной защиты, аналогичная по своему назначению контроллеру S7-400F
На основе программируемых контроллеров 6ES74412AA050AE0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
- классов безопасности AK1…AK6 по DIN V 19250/ DIN V VDE 0801;
- уровней безопасности SIL 1…SIL 3 по IEC 61508;
- категорий безопасности 1…4 по EN 954-1.
В системах, построенных на основе программируемых контроллеров 6ES7441-2AA05-0AE0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Технические характеристики 6ES74412AA050AE0
| | SIMATIC S7-400, CP 441-2 COMMUNICATIONS MODULE FOR POINT TO POINT CONNECTIONS 2 CHANNELS INCL. CONFIG. PACKAGE ON CD | |
| Общая информация | ||
| Обозначение типа продукта | CP 441-2 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | ||
| 5 В пост. тока | Да | |
| 24 В пост. тока | Да | |
| Входной ток | ||
| из шины на задней стойке 5 В пост. тока, макс. | 300 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 2,7 W; включая 2 x 20 мА модуль TTY | |
| Запоминающее устройство | ||
| Габарит запоминающего устройства на интерфейс в карте памяти S7-CPU | от 1 до 5 Кбайт для параметров; от 0 до 55 Кбайт для текстов сообщений; от 0 до 64 Кбайт для загружаемых драйверов | |
| Интерфейсы | ||
| Число интерфейсов | 2; переменный | |
| Физические параметры интерфейсов, 20 мА (TTY) | Да | |
| Физические параметры интерфейсов, RS 232C (V.24) | Да | |
| Физика интерфейса, RS 422/485 (X.27) | Да | |
| 20 мА (TTY), макс. длина экранированного провода | 1 000 m; при 9600 бит/с | |
| RS 232, макс. длина экранированного провода | 15 m; при 115200 бит/с | |
| RS 422/485, макс. длина экранированного провода | 1 200 m; при 19200 бит/с | |
| Двухточечное соединение | ||
| Макс. скорости передачи данных | 115,2 kbit/s; мин. 300 бит/с | |
| поддерживаемые принтеры | Струйный принтер HP, лазерный принтер HP, профессиональный принтер IBM, определяется пользователем | |
| Встроенный драйвер протокола | ||
| — 3964 (R) | Да | |
| — ASCII | Да | |
| — RK512 | Да | |
| — Принтер | Да | |
| — можно дополнительно загрузить драйвер, соответствующий требованиям заказчика | Нет | |
| Скорость передачи данных, 20 мА (TTY) | ||
| — по протоколу 3964 (R), макс. | 19,2 kbit/s | |
| — по протоколу ASCII, макс. | 19,2 kbit/s | |
| — с драйвером принтера, макс. | 19,2 kbit/s | |
| — по протоколу RK 512 (R), макс. | 19,2 kbit/s | |
| Скорость передачи данных, RS 422/485 | ||
| — по протоколу 3964 (R), макс. | 115,2 kbit/s | |
| — по протоколу ASCII, макс. | 115,2 kbit/s | |
| — с драйвером принтера, макс. | 115,2 kbit/s | |
| — по протоколу RK 512 (R), макс. | 115,2 kbit/s | |
| Скорость передачи данных, RS 232 | ||
| — по протоколу 3964 (R), макс. | 115,2 kbit/s | — по протоколу ASCII, макс. | 115,2 kbit/s |
| — с драйвером принтера, макс. | 115,2 kbit/s | |
| — по протоколу RK 512 (R), макс. | 115,2 kbit/s | |
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | 0 °C | |
| макс. | 60 °C | |
| Относительная влажность воздуха | ||
| Эксплуатация, макс. | 95 % | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | 290 mm | |
| Глубина | 210 mm | |
| Массы | ||
| Масса, прибл. | 580 g; Интерфейсные модули: 80 г | |
| последнее изменение: | 22.12.2016 | |
