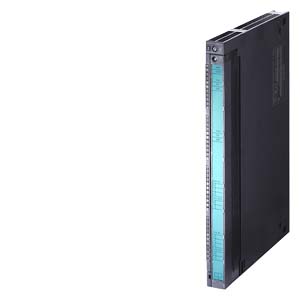

Siemens 6ES7450-1AP00-0AE0 программируемые контроллеры

Name: Siemens 6ES7450-1AP00-0AE0 программируемые контроллеры
Brand: Siemens
Availability: InStock

SIMATIC S7-400, FM 450-1: 2-КАНАЛЬНЫЙ МОДУЛЬ СКОРОСТНЫХ СЧЕТЧИКОВ, КОМПАКТ ДИСК С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ПРОЕКТИРОВАНИЯ

Купить 6ES74501AP000AE0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

Цена: по запросу

Технические характеристики 6ES74501AP000AE0

******* repair part ******* SIMATIC S7-400, function module FM 450-1 for counter function with 2 channels incl. configuration package on CD

Напряжение питания

Вспомогательное напряжение 1L+, напряжение нагрузки 2L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

20,4 V; динамическое 18,5 В

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V; динамическое 30,2 В

Входной ток

из источника напряжения нагрузки 1L+ (без нагрузки), макс.

40 mA

из шины на задней стойке 5 В пост. тока, макс.

450 mA

Питание датчика

Питание датчика 5 В

● 5 В

Да; 5,2 В ±2 %

● Защита от короткого замыкания

Да

● Макс. выходной ток

300 mA

Питание датчика 24 В

● 24 В

Да; 1L+ (-3 В)

● Защита от короткого замыкания

Да

● Макс. выходной ток

300 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

9 W

Цифровые входы

Число входов

Функции

1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика

Входное напряжение

● для сигнала "0"

-28,8 ... +5 В

● для сигнала "1"

от +11 до +28,8 В

Входной ток

● для сигнала "1", тип.

9 mA

Задержка на входе (при номинальном значении входного напряжения)

● Макс. входная частота (при времени задержки 0,1 мс)

200 kHz

для стандартных входов

— параметрируемое

Да

— с "0" на "1", макс.

2,5 µs; ≥ 2,5 мкс (200 кГц); ≤ 25 мкс (20 кГц)

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да; с электронным срабатыванием

Ограничение индуктивного напряжения отключения

2L+ (-39 V)

Выходное напряжение

● для сигнала "0", макс.

3 V

● для сигнала "1", мин.

2L+ (-1,5 V)

Выходной ток

● для сигнала "1", номинальное значение

0,5 A

● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин.

5 mA

● для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс.

0,6 A

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

300 µs

Датчики

Подключаемые датчики

● Инкрементальный датчик (симметричный)

Да; с 2 смещенными на 90° последовательностями импульсов

● Инкрементальный датчик (асимметричный)

Да

● Инициатор 24 В

Да

● Датчик направления 24 В

Да; 1 последовательность импульсов, 1 сигнал направления

Аварийные сигналы/диагностика/информация о состоянии

Индикация состояния

Да; 14 зеленых светодиодов для индикации состояния CR, DIR, входов и выходов

Диагностическая функция

Да

Аварийные сигналы

● Диагностический сигнал

Да; параметрируемое

● Аварийный сигнал процесса

Да; параметрируемое

Диагностика

● Считываемая диагностическая информация

Да

Диагностический светодиодный индикатор

● Внутренний сбой INTF (красный)

Да

● Внешний сбой EXTF (красный)

Да

● Индикатор состояния цифрового входа (зеленый)

Да

● Индикатор состояния цифрового выхода (зеленый)

Да

Счетчики

Число входов счетчика

2; 32 бит или ±31 бит

Вход счетчика 5 В

● Тип

RS 422

● Нагрузочное сопротивление

220 Ω

● Разность входных напряжений

мин. 0,5 В

● Макс. частота счетчика

500 kHz

Вход счетчика 24 В

● Входное напряжение для сигнала "0"

от -30 до +5 В

● Входное напряжение для сигнала "1"

от +11 до +30 В

● Нормальный входной ток для сигнала "1"

9 mA

● Макс. частота счетчика

200 kHz

● Минимальная ширина импульса

≥ 2,5 мкс (200 кГц); ≥ 25 мкс (20 кГц) (параметрируется)

Гальваническая развязка

Гальваническая развязка цифровых вводов

● между каналами и шиной на задней стенке

Да; Оптронная пара

Гальваническая развязка цифровых выводов

● между каналами и шиной на задней стенке

Да; Оптронная пара

Гальваническая развязка счетчиков

● между каналами и шиной на задней стенке

Да; Оптронная пара

Изоляция

Изоляция, испытанная посредством

500 V

Техника соединений

Требуемый передний штекер

1 x 48-полюсный

Размеры

Ширина

25 mm

Высота

290 mm

Глубина

210 mm

Массы

Масса, прибл.

650 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
IDEA	4	3567
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval			EMV
China RoHS
For use in hazardous locations
		FM		Type Examination Certificate
For use in hazardous locations	Maritime application

Maritime application
CCS (China Classification Society)
