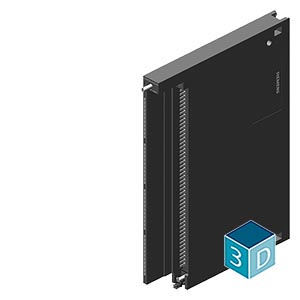

6ES7450-1AP01-0AE0 Программируемый контроллер SIMATIC S7-400
SIMATIC S7-400, FM 450-1: 2-КАНАЛЬНЫЙ МОДУЛЬ СКОРОСТНЫХ СЧЕТЧИКОВ, КОМПАКТ ДИСК С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ПРОЕКТИРОВАНИЯ В КОМПЛЕКТЕ
Назначение 6ES74501AP010AE0
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7450-1AP01-0AE0 являются:
- машиностроение;
- автомобильная промышленность;
- складское хозяйство;
- технологические установки;
- системы измерения и сбора данных;
- текстильная промышленность;
- упаковочные машины и линии;
- производство контроллеров;
- автоматизация машин специального назначения;
- автоматизация непрерывных производств.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74501AP010AE0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7450-1AP01-0AE0 может использоваться:
- в системах с высокими затратами на перезапуск производства в случае отказа контроллера;
- в системах с высокой стоимостью простоя;
- в системах управления обработкой ценных материалов (например, в фармацевтической промышленности);
- в системах без постоянного контроля со стороны обслуживающего персонала;
- в системах с небольшим количеством обслуживающего персонала.
Программируемые контроллеры 6ES74501AP010AE0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
- S7-400F: система противоаварийной защиты, в которой возникновение отказов приводит к переводу технологического оборудования в безопасные состояния и остановке производственного процесса.
- S7-400FH: резервированная система противоаварийной защиты, аналогичная по своему назначению контроллеру S7-400F
На основе программируемых контроллеров 6ES74501AP010AE0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
- классов безопасности AK1…AK6 по DIN V 19250/ DIN V VDE 0801;
- уровней безопасности SIL 1…SIL 3 по IEC 61508;
- категорий безопасности 1…4 по EN 954-1.
В системах, построенных на основе программируемых контроллеров 6ES7450-1AP01-0AE0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
Технические характеристики 6ES74501AP010AE0
| | SIMATIC S7-400, FM 450-1 FUNCTION MODULE F. COUNT.FUNCT. WITH 2 CHANNELS INCL. CONFIG. PACKAGE ON CD | |
| Напряжение питания | ||
| Напряжение нагрузки 1L+ | ||
| Защита от перепутывания полярности | Да | |
| Напряжение нагрузки 2L+ | ||
| Защита от перепутывания полярности | Да | |
| Вспомогательное напряжение 1L+, напряжение нагрузки 2L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V; динамическое 18,5 В | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V; динамическое 30,2 В | |
| Непериодический пропуск | ||
| — Длительность | 500 ms | |
| — Время восстановления | 50 s | |
| — Значение | 35 V | |
| Входной ток | ||
| из источника напряжения нагрузки 1L+ (без нагрузки), макс. | 50 mA | |
| из источника напряжения нагрузки 2L+ (без нагрузки), макс. | 60 µA | |
| из шины на задней стойке 5 В пост. тока, макс. | 300 mA | |
| Питание датчика | ||
| Питание датчика 5 В | ||
| 5 В | Да; 5,2 В +/-2 % | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 300 mA | |
| Питание датчика 24 В | ||
| 24 В | Да; 1L+ (-3 В) | |
| Защита от короткого замыкания | Да | |
| Макс. выходной ток | 300 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 6 W | |
| Цифровые входы | ||
| Число входов | 6 | |
| Функции | 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика | |
| Входное напряжение | ||
| для сигнала "0" | -28,8 ... +5 В | |
| для сигнала "1" | от +11 до +28,8 В | |
| Входной ток | ||
| для сигнала "1", тип. | 9 mA | |
| Задержка на входе (при номинальном значении входного напряжения) | ||
| Макс. входная частота (при времени задержки 0,1 мс) | 200 kHz | |
| для стандартных входов | ||
| — параметрируемое | Да | |
| — с "0" на "1", макс. | 2,5 µs; >= 2,5 мкс (200 кГц); <= 25 мкс (20 кГц) | |
| Цифровые выводы | ||
| Вид выходов | 4 | |
| Защита от короткого замыкания | Да; с электронным срабатыванием | |
| Ограничение индуктивного напряжения отключения | 2L+ (-39 V) | |
| Выходное напряжение | ||
| для сигнала "0", макс. | 3 V | |
| для сигнала "1", мин. | 2L+ (-1,5 V) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,5 A; Рез. / P.D. 5 Вт вольфрам, 24 В пост. тока | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 0,6 A | |
| Задержка на выходе при омической нагрузке | ||
| с "0" на "1", макс. | 300 µs | |
| Датчики | ||
| Подключаемые датчики | ||
| Инкрементальный датчик (симметричный) | Да; с 2 смещенными на 90° последовательностями импульсов | |
| Инкрементальный датчик (асимметричный) | Да | |
| Инициатор 24 В | Да | |
| Датчик направления 24 В | Да; 1 последовательность импульсов, 1 сигнал направления | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Индикация состояния | Да; 14 зеленых светодиодов для индикации состояния CR, DIR, входов и выходов | |
| Диагностические функции | Да | |
| Аварийные сигналы | ||
| Диагностический сигнал | Да; параметрируемое | |
| Аварийный сигнал процесса | Да; параметрируемое | |
| Диагностические сообщения | ||
| Считываемая диагностическая информация | Да | |
| Диагностический светодиодный индикатор | ||
| Описание | 2 красных светодиода для внутренних и внешних ошибок | |
| Индикатор состояния цифрового выхода (зеленый) | Да | |
| Индикатор состояния цифрового входа (зеленый) | Да | |
| Счетчики | ||
| Число входов счетчика | 2; 32 бит или ±31 бит | |
| Вход счетчика 5 В | ||
| Тип | RS 422 | |
| Нагрузочное сопротивление | 220 | |
| Разность входных напряжений | мин. 0,5 В | |
| Макс. частота счетчика | 500 kHz | |
| Вход счетчика 24 В | ||
| Входное напряжение для сигнала "0" | от -30 до +5 В | |
| Входное напряжение для сигнала "1" | от +11 до +30 В | |
| Нормальный входной ток для сигнала "1" | 9 mA | |
| Макс. частота счетчика | 200 kHz | |
| Минимальная ширина импульса | >= 2,5 мкс (200 кГц); >= 25 мкс (20 кГц) (параметрируется) | |
| Параметры | ||
| Примечание | занятые двоичные адреса: 64 байт/64 байт | |
| Гальваническая развязка | ||
| Гальваническая развязка цифровых вводов | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Гальваническая развязка цифровых выводов | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Гальваническая развязка счетчиков | ||
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 V | |
| Соединения | ||
| Требуемый передний штекер | 1 x 48-полюсный | |
| Размеры | ||
| Ширина | 25 mm | |
| Высота | 290 mm | |
| Глубина | 210 mm | |
| Массы | ||
| Масса, прибл. | 650 g | |
| последнее изменение: | 05.07.2016 | |
