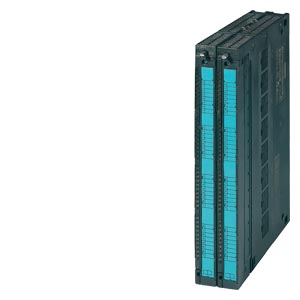

SIMATIC S7-400, FM 455S: 16 КАНАЛЬНЫЙ МОДУЛЬ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ, 8/16 АНАЛОГОВЫХ ВХОДОВ + 16 ДИСКРЕТНЫХ ВХОДОВ + 32 ИМПУЛЬСНЫХ ВЫХОДА. ДВА ФРОНТАЛЬНЫХ СОЕДИНИТЕЛЯ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
SIMATIC S7-400 – это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности. Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.
Основными областями применения 6ES7455-1VS00-0AE0 являются:
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400.
Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.
Программируемый контроллер 6ES74551VS000AE0 разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности 6ES7455-1VS00-0AE0 может использоваться:
Программируемые контроллеры 6ES74551VS000AE0 предназначены для построения систем автоматики безопасности и противоаварийной защиты, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. Контроллеры выпускаются в двух модификациях:
На основе программируемых контроллеров 6ES74551VS000AE0 могутсоздаваться системы противоаварийной защиты, отвечающие требованиям:
В системах, построенных на основе программируемых контроллеров 6ES7455-1VS00-0AE0, допускается комбинированное применение компонентов F-систем с компонентами стандартного исполнения. Такие системы способны выполнять функции стандартного управления по отношению к одной и функции автоматики безопасности и противоаварийной защиты по отношению к другой части технологического оборудования. Для проектирования и обслуживания стандартных и F-систем используется единый набор промышленного программного обеспечения.
| | SIMATIC S7-400, CONTROL MODULE FM 455 S, 16 CHANNELS, STEP AND PULSE 8/16 AI + 16 DI + 32 DO | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 400 mA; норм. 330 мА | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 10,7 W | |
| Цифровые входы | ||
| Число входов | 16 | |
| Входная характеристика по IEC 61131, тип 2 | Да | |
| Входное напряжение | ||
| Номинальное значение (пост. ток) | 24 V | |
| для сигнала "0" | от -3 до +5 В | |
| для сигнала "1" | от 13 до 30 В | |
| Входной ток | ||
| для сигнала "1", тип. | 7 mA | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | /tr>|
| Цифровые выводы | ||
| Вид выходов | 32 | |
| Защита от короткого замыкания | Да; электронный | |
| Ограничение индуктивного напряжения отключения | L+ (-1,5 В) | |
| Включение цифрового входа | Да | |
| Коммутационная способность выходов | ||
| при ламповой нагрузке, макс. | 5 W | |
| Диапазон сопротивления нагрузке | ||
| нижний предел | 240 | |
| верхний предел | 4 k | |
| Выходное напряжение | ||
| для сигнала "1", мин. | L+ (-2,5 В) | |
| Выходной ток | ||
| для сигнала "1", номинальное значение | 0,1 A | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , мин. | 5 mA | |
| для сигнала "1", диапазон допустимых значений для 0 – 60 , макс. | 150 mA | |
| для сигнала "0", ток покоя, макс. | 0,5 mA | |
| Параллельное подключение двух выходов | ||
| для логических схем | Да | |
| Частота коммутации | ||
| при омической нагрузке, макс. | 100 Hz | |
| при индуктивной нагрузке, макс. | 0,5 Hz | |
| при лампоой нагрузке, макс. | 100 Hz | |
| Длина провода | ||
| экранированные, макс. | 1 000 m | |
| неэкранированные, макс. | 600 m | |
| Аналоговые вводы | ||
| Число аналоговых входов | 16; при использовании термоэлементов или 2-проводного соединения; 8 при Pt100 или 4-проводное соединение | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V | |
| Макс. допустимый входной ток для токового входа (предел разрушения) | 40 mA | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Да | |
| Термоэлемент | Да | |
| Резистивный термометр | Да | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от 0 до +10 В | Да | |
| Сопротивление на входе (от 0 до 10 В) | 100 k | |
| от -1,75 В до +11,75 В | Да | |
| Входное сопротивление (от -1,75 В до +11,75 В) | 100 k | |
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 10 M | |
| Диапазоны входных параметров (номинальные значения), ток | ||
| от 0 до 20 мА | Да | |
| Сопротивление на входе (от 0 до 20 мА) | 50 | |
| от 0 до 23,5 мА | Да | |
| Сопротивление на входе (от 0 до 23,5 мА) | 50 | |
| от -3,5 до +23,5 мА | Да | |
| Входное сопротивление (от -3,5 до +23,5 мА) | 50 | |
| от 4 мА до 20 мA | Да | |
| Входное сопротивление (от 4 мА до 20 мA) | 50 | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 10 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 10 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 10 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 10 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 10 M | |
| Диапазоны входных параметров (номинальные значения), термометр сопротивления | ||
| Pt 100 | Да | |
| Сопротивление на входе (Pt 100) | 10 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — внутренняя температурная компенсация | Да; параметрируемое | |
| — внешняя температурная компенсация с Pt100 | Да; параметрируемое | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип B, J, K, R, S | |
| — для резистивного термометра | Pt100 (стандарт) | |
| Длина провода | ||
| экранированные, макс. | 200 m; 50 м для 80 мВ и термоэлементов | |
| Формирование аналоговой величины | ||
| Принцип измерения | встроен. | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 14 bit; 12 или 14 бит, параметрируемый | |
| Время преобразования (на канал) | 16,67 ms; при 12 бит: 16 2/3 мс при 60 Гц, 20 мс при 50 Гц; при 14 бит: 100 мс при 50 Гц и 60 Гц | |
| Время установления | ||
| для омической нагрузки | 0,1 ms | |
| для емкостной нагрузки | 3,3 ms | |
| для индуктивной нагрузки | 0,5 ms | |
| Датчики | ||
| Соединение сигнального датчика | ||
| для измерения напряжения | Да | |
| для измерения напряжения в качестве 4-проводного измерительного преобразователя | Да | |
| Подключаемые датчики | ||
| 2-проводной датчик | Да | |
| — макс. допустимый ток покоя (2-проводной датчик) | 1,5 mA | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,05 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | от +/-0,6 до +/-1 % | |
| Ток относительно диапазона входных параметров, (+/-) | от +/-0,6 до +/-1 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | от +/-0,6 до +/-1 % | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | от +/-0,4 до +/-0,6 % | |
| Ток относительно диапазона входных параметров, (+/-) | от +/-0,4 до +/-0,6 % | |
| Термометр сопротивления относительно диапазона входных параметров, (+/-) | от +/-0,4 до +/-0,6 % | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 40 dB | |
| Мин. синфазные помехи (USS < 2,5 В) | 70 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Возможность включения заменяющих значений | Да; параметрируемое | |
| Встроенные функции | ||
| Устройства регулирования | ||
| Число регуляторов | 16; при использовании термоэлементов или 2-проводного соединения; 8 при Pt100 или 4-проводное соединение | |
| Гальваническая развязка | ||
| Гальваническая развязка регуляторов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да; Оптронная пара | |
| Допустимая разность потенциалов | ||
| между входами и массой аналогового модуля (UCM) | 2,5 В пост. тока | |
| между M внутр. и входами | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Соединения | ||
| Требуемый передний штекер | 2 x 48-полюсный | |
| Размеры | ||
| Ширина | 50 mm | |
| Высота | 290 mm | |
| Глубина | 210 mm | |
| Массы | ||
| Масса, прибл. | 1 400 g | |
| последнее изменение: | 20.06.2016 | |
