Весоизмерительные ячейки Siemens 7MH5107-4AW01
Весовой датчик Siemens 7MH51074AW01
SIWAREX WL230 SB-S SA - ВЕСОВОЙ ДАТЧИК WITH номинальная нагрузка 1 T - 3 M CABLE, 4 проводника - нерж. сталь - класс защиты IP68 - точность C5 по OIML R60 - без сертификата
Siemens предлагает две серии весоизмерительных ячеек: SIWAREX R и SIWAREX WL200. Обе серии оснащены тензорезисторами. Они используются для статического и динамического измерения веса.

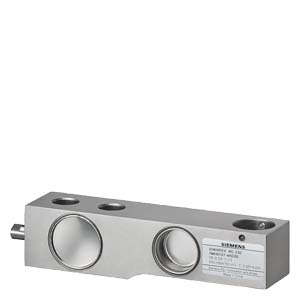

Весоизмерительная ячейка Siemens 7MH5107-4AW01 на базе изгибного стержня, для эксплуатации в небольших резервуарных и платформенных весах.
Измерительный элемент представляет собой пружину напряжения среза из нержавеющей стали, на которой расположены расширительные измерительные полоски (DMS). DMS находятся под углом 45° к продольной оси сбоку на пружинном элементе и, таким образом, работают на срез. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
Технические характеристики 7MH51074AW01
| LOAD CELL SIWAREX WL230 SB-S SA 1T C5 Ex RATED LOAD 1T, ACCURACY CLASS C5 ACCORDING OIML R60, WITHOUT TEST CERTIFICATE, 3 M CABLE LENGTH, 4 CONDUCTOR, MATERIAL: STAINLESS STEEL, TYPE OF PROTECTION IP68, EXPLOSION PROTECTION II 1 G EX IA IIC T4 II 1 D EX IAD 20 T73 GRAD C II 3G EX NL IIC T4 | |||
| Дополнительная информация | |||
