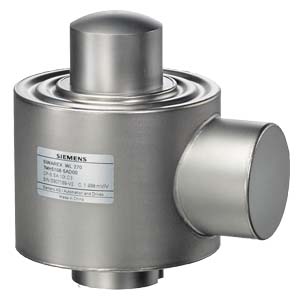

Весоизмерительные ячейки Siemens 7MH5108-4PD01
Весовой датчик Siemens 7MH51084PD01
Load cell Siwarex WL 270 CP-S SA 5t C3 Ex, Rated Load 5t, Accuracy class C3, not legal for trade, 15m Cable length, 4 Conductor, Material Stainless steel, Type of protection IP68, with explosion protection, - II 1 G Ex ia IIC T4 - II 1 D Ex iaD 20 T73 degrees - II 3G Ex nL IIC T4
Siemens предлагает две серии весоизмерительных ячеек: SIWAREX R и SIWAREX WL200. Обе серии оснащены тензорезисторами. Они используются для статического и динамического измерения веса.
Весоизмерительная ячейка Siemens 7MH5108-4PD01, действующая на усилие сжатия, особенно применима для контейнерных, бункерных и автомобильных весов.
Измерительный элемент представляет собой сплошной цилиндр нержавеющей стали, на котором расположены 4 деформируемые измерительных полоски.
За счет центрического воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним измерительные полоски эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
Технические характеристики 7MH51084PD01
| Load cell Siwarex WL 270 CP-S SA 5t C3 Ex, Rated Load 5t, Accuracy class C3, not legal for trade, 15m Cable length, 4 Conductor, Material Stainless steel, Type of protection IP68, with explosion protection, - II 1 G Ex ia IIC T4 - II 1 D Ex iaD 20 T73 degrees - II 3G Ex nL IIC T4. | |||
| Дополнительная информация | |||
