    LOGO! 8 в деталях - Часть 4.3 Особенности использования некоторых функций.

    Установка часов на устройстве LOGO!

    Часы устройства LOGO! также могут быть установлены через программу. Для этого устройство LOGO! должно быть подключено к ПК. Используется функция Сервис – Передача – Установить часы… . В качестве альтернативы возможна установка времени непосредственно на устройстве.

    Кроме этого, можно установить автоматический переход на летнее/зимнее время, через ПО или непосредственно на устройстве. Здесь можно выбрать регион или задать специфический пользовательский переход.

    Сервис – Передача – Летнее/зимнее время…

    Включение аналоговых входов (AI)

    Для настройки параметров AI перейдите Файл – Свойства… - Настройки входов/выходов (I/O).

    Можно не включать аналоговые входы, включить 2 или 4 аналоговых входа (AI):

    Включить 2 AI: Только AI1 и AI2 соответствующие входным клеммам I7 и I8, могут использоваться в коммутационной программе.

    Включить 4 AI: Дополнительно AI3 и AI4, соответствующие входным клеммам I1 и I2, также доступны для использования.

    Для совместимости со старыми устройствами следует выбрать 2 AI.

    Установка начального экрана LOGO! TDE

    Через Сервис – Передача – Установка начального экрана LOGO! TD… можно настроить начальный экран для LOGO! TDE.

    LOGO! контроль доступа

    Через Сервис – Передача – Контроль доступа можно назначить пароли для удаленного доступа, приложения LOGO!, веб-сервера и LOGO! TDE

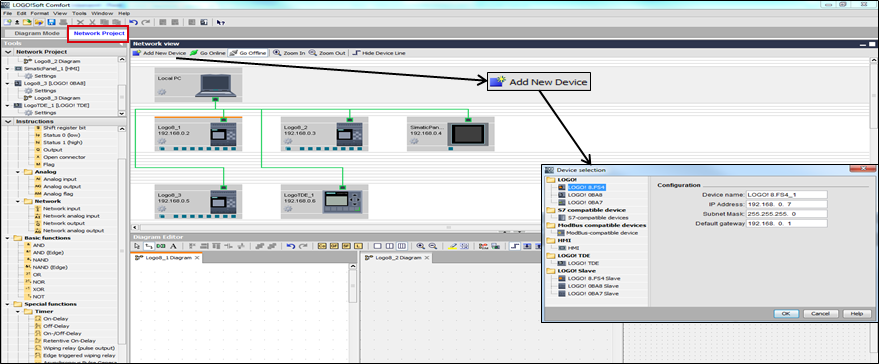

    LOGO! сетевой проект

    На новое вкладке сетевого проекта LOGO! отдельные устройства могут объединяться в сеть. Для добавления устройств можно использовать функцию Добавить новое устройство. Созданная и сконфигурированная сеть может содержать до 16 узлов.

    Какие устройства могут быть добавлены: LOGO! (8.FS4, 0BA8, 0BA7) (и в ведомой функции), устройства с поддержкой S7/Modbus, устройство HMI LOGO! TDE

    На экране сетевого проекта можно путем перетаскивания соединять входы и выходы различных устройств. С помощью кнопки возможно отображение до 3 схем одновременно.

    Коммуникация между двумя ведущими устройствами.

    В этом примере используются два базовых модуля LOGO!, сконфигурированные как ведущие устройства. При этом одной устройство LOGO! является сервером, а другое - клиентом.

    Для этого создайте новую программу и выберите Сервис – Ethernet-соединения…, чтобы создать новое соединение.

    Теперь вводим IP-адрес и маску подсети для сервера. После создаем новое соединение, кликнув правой кнопкой мыши на Ethernet-соединения – Добавить серверное соединение – S7 соединение. Соединение появится как новая вкладка.

    Двойным кликом на созданных соединениях можно конфигурировать их свойства.

    После создается программа. В этом примере значение аналогового входа AI1 и частота на I3 записываются в клиент-устройство. Одновременно оттуда считывается входная частота.

    Сконфигурируем двойным кликом на функциональном блоке свойства сетевого аналогового входа. Значение берется из переменных. VW адрес это 5, он определяется в соединении клиента

    Теперь сконфигурируем память переменных. Через Сервис – Параметры назначения VM… можно добавлять функциональные блоки и их параметры.

    Теперь создайте новую коммутационную схему для клиента. После выберите Сервис – Ethernet-соединения… и добавьте новое клиент-соединение с IP-адресом и маской подсети.

    Для добавления нового клиент-соединения кликните правой кнопкой на Ethernet- соединения… и после Добавить клиентское соединение – S7 соединение.

    После сконфигурируем свойства клиент-соединения двойным кликом по нему.

    В таблице передачи данных можно связывать локальные и удаленные адреса и указывать длину в байтах. В этом примере 4 байта (2 слова, VW 0 и VW 2) считываются с сервера и 2 байта (1 слово, VW5) записываются на сервер.

    Направление передачи данных:

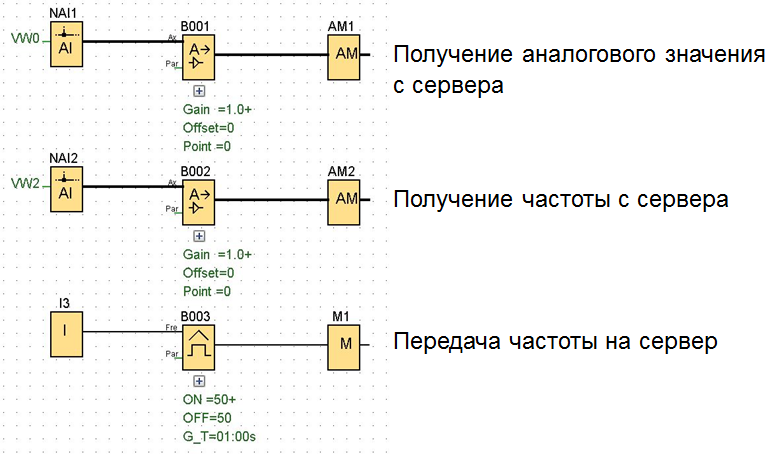

    Создаем программу, в которой аналоговое значение и входная частота поступают с сервера, а входная частота отправляется на сервер. Сконфигурируем сетевые аналоговые входы для приема значений. Введем здесь локальные адреса, присвоенные в таблице передачи данных

    Теперь создайте параметры назначения VM. В таблице для передачи данных было определено, что входная частота будет записываться в VW 5 сервера.

    Таким образом, были выполнены настройки для коммуникации между двумя ведущими устройствами и все функции теперь доступны.

    В этом примере используются два базовых модуля LOGO!. При этом один из них сконфигурирован как ведущее устройство, а другой - как ведомое.

    Выбираем Сервис – Передача – Задать режим нормальный/ведомый … и укажите адреса и режимы устройств. Для конфигурирования базовые модули должны быть подключены к ПК.

    Создаем программу. Для использования в программе входов и выходов (аналоговых или цифровых) базового модуля, сконфигурированного как ведомое устройство, выбираем функции в разделе Сетевые.

    Выбираем сетевой вход или выход и открываем его свойства. Выбираем Удаленное устройство и вводим IP адрес ведомого устройства и адрес входа или выхода. В зависимости от типа используемого устройства, в Типе устройства выбираем устройство соответствующeго типа с окончанием „Slave“. <версия устройства>-Slave

    После настройки всех входов и выходов базового модуля, сконфигурированного как ведомое устройство, они окрашиваются в зеленый цвет. Дополнительно рядом с соответствующим функциональным блоком отображается IP адрес и версия используемого устройства.
