Вспомогательные контакторы Siemens 3RH61

Обзор

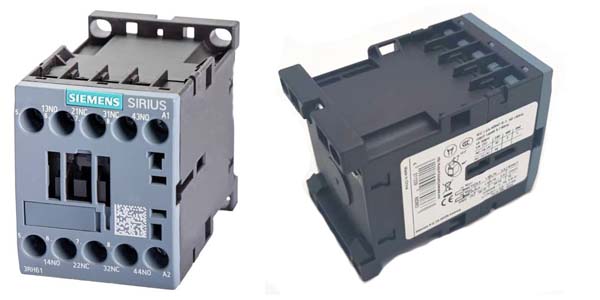

Вспомогательные контакторы (промежуточные реле) серии SIRIUS 3RH61 от компании Siemens для локализации промышленной автоматики Siemens и конструктивно представляют собой полные функциональные аналоги классической серии 3RH11. Контакторы выполнены в компактном габарите типоразмера S00 и предназначены для надежной коммутации, размножения и передачи сигналов управления, защиты и блокировки в низковольтных цепях автоматизации.

Основные группы устройств серии SIRIUS 3RH61

Контакторы со стандартной структурой 2НО + 2НЗ (3RH6122): реле общего назначения с двумя замыкающими и двумя размыкающими контактами для симметричной коммутации цепей логики.
Контакторы с асимметричной структурой 3НО + 1НЗ (3RH6131): модификации с увеличенным числом замыкающих контактов для систем автоматики, требующих множественной параллельной передачи сигналов пуска.
Контакторы с максимальным числом замыкателей 4НО (3RH6140): четырехполюсные реле с нормально открытыми контактами для одновременного переключения нескольких независимых сигнальных трасс.
Модификации по типу питающего напряжения катушки: исполнения для цепей переменного тока AC 110V (код AF00) и наиболее востребованные в промышленной автоматике версии для цепей постоянного тока DC 24V (код BB40).

Преимущества использования

Полная идентичность базовой серии 3RH11: устройства обладают точно такими же электрическими характеристиками, монтажными размерами, схемами подключения и посадочными местами под DIN-рейку 35 мм, что делает их взаимозаменяемыми «один в один».
Высокая надежность и износостойкость контактов: оптимизированная конструкция контактных групп обеспечивает стабильное и безотказное переключение даже при работе со сверхмалыми токами и напряжениями электронных плат и ПЛК.
Совместимость со стандартными аксессуарами SIRIUS: на приборы серии 3RH61 можно устанавливать стандартные фронтальные блоки дополнительных контактов и ограничители перенапряжения (варисторы, диоды) из общей экосистемы SIRIUS.

Область применения

Гальваническая развязка, защита и усиление управляющих дискретных выходов программируемых логических контроллеров (ПЛК).
Построение локальных релейных схем автоматики, взаимных механических и электрических блокировок в шкафах управления.
Комплектация и ремонт технологического оборудования, собранного по спецификациям азиатских или локализованных производственных линий.
