Модульные системы безопасности Siemens SIRIUS 3RK3 (MSS)

Обзор

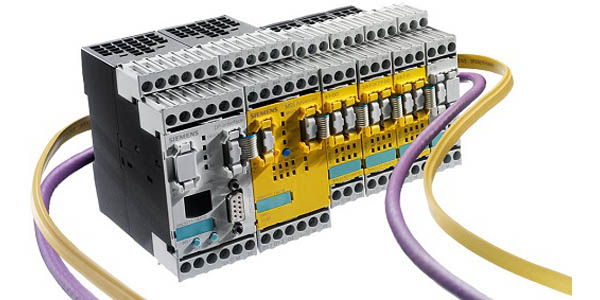

Программируемая модульная система безопасности SIRIUS 3RK3 (Modular Safety System — MSS) от компании Siemens - это центральные модули управления серий 3RK31, блоки расширения входов/выходов серий 3RK32 и 3RK33, а также интерфейсные шлюзы связи серии 3RK35. Система SIRIUS 3RK3 представляет собой специализированный конфигурируемый комплекс противоаварийной защиты (ПАЗ), предназначенный для построения отказоустойчивых контуров безопасности промышленного оборудования в строгом соответствии со стандартами SIL 3 / PL e.

Основные группы устройств системы безопасности SIRIUS 3RK3

• Центральные модули управления 3RK3 (Central Modules): базовые интеллектуальные процессоры (модификации Basic, Advanced, ASIsafe), которые осуществляют логическую обработку сигналов безопасности, контролируют подключенную периферию и управляют цепями аварийного отключения.
• Дискретные модули расширения (Expansion Modules): дополнительные аппаратные блоки серий 3RK32 и 3RK33, позволяющие масштабировать систему ПАЗ путем добавления безопасных (F-типа) и стандартных входов/выходов для датчиков и исполнительных механизмов.
• Коммуникационные интерфейсные модули: специализированные шлюзы связи и роутеры (включая DP/AS-i F-Link), обеспечивающие бесшовную передачу диагностических данных и состояния системы безопасности в распределенные сети PROFIBUS или AS-Interface основного технологического контроллера.

Преимущества использования систем автоматизации SIRIUS 3RK3

• Гибкое программное конфигурирование: вместо построения сложных схем на жесткой проводке и традиционных защитных реле, логика безопасности SIRIUS 3RK3 настраивается графически на компьютере, что упрощает модернизацию алгоритмов защиты.
• Существенная экономия дискового пространства: модульная конструкция позволяет объединить до нескольких десятков независимых функций безопасности (E-Stop, контроль защитных дверей, световые завесы, маты безопасности) в одном компактном шкафном конструктиве.
• Сквозная диагностика и снижение простоев: непрерывный мониторинг каждого канала и передача информации об ошибках на верхний уровень через промышленные интерфейсы позволяют оперативно локализовать причину аварийной остановки линии.

Область применения

• Комплексные системы противоаварийной защиты (ПАЗ) прессового, штамповочного и литейного оборудования.
• Организация зон безопасности на автоматизированных сварочных и сборочных конвейерных линиях в автомобилестроении.
• Многоосевые упаковочные комплексы, деревообрабатывающие станки и автоматические складские краны-штабелеры с жесткими требованиями к промышленной безопасности.

Техническая документация

• system_manual_sirius_mss_3RK3_en-US.pdf
  размер: 13.24 Мб, страниц: 694

Информация для заказа Siemens 3RK3

• 3RK3111-1AA10SIRIUS,CENTRAL MOD. 3RK3 BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3111-2AA10SIRIUS,CENTRAL MOD. 3RK3 BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3121-1AC00SIRIUS, CENTRAL UNIT 3RK3 ASISAFE BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 1/2F-DI,6DI, 1F-RO,1F-DO, 24V DC MONITORS OF ASI SLAVES, CONTROL OF 8 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) NO EXPANSION MODULE CAN BE CONNECTED
• 3RK3121-2AC00SIRIUS, CENTRAL UNIT 3RK3 ASISAFE BASIC ДЛЯ MODULAR SAFETY SYSTEM 3RK3 1/2F-DI,6DI, 1F-RO,1F-DO,24V DC MONITORING OF ASI SLAVES, CONTROL OF 8 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) NO EXPANSION MODULE CAN BE CONNECTED
• 3RK3122-1AC00SIRIUS, CENTRAL UNIT 3RK3 ASISAFE EXTENDED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4F-DI,4DI, 1F-RO,1F-DO,24V DC MONITORS OF ASI SLAVES, CONTROL OF 10 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) 2 EXPANSION MODULES CAN BE CONNECTED
• 3RK3122-2AC00SIRIUS, CENTRAL UNIT 3RK3 ASISAFE EXTENDED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4F-DI,4DI, 1F-RO,1F-DO,24V DC MONITORING OF ASI SLAVES, CONTROL OF 10 SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1) 2 EXPANSION MODULES CAN BE CONNECTED
• 3RK3131-1AC10SIRIUS, CENTRAL MODULE 3RK3 ADVANCED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24VDC MONITORS OF ASI SLAVES, CONTROL OF SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SCREW TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1)
• 3RK3131-2AC10SIRIUS, CENTRAL MODULE 3RK3 ADVANCED ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 1F-RO, 1 F-DO, 24 V DC MONITORING OF ASI SLAVES, CONTROL OF SAFE OUTPUTS ON AS-I BUS PARAMETERIZABLE VIA SW MSS ES WIDTH 45MM SPRING-LOADED TERMINAL UP TO CATEGORY 4 (EN954-1) UP TO SIL3 (IEC 61508) UP TO PERFORMANCE LEVEL E (ISO 13849-1)
• 3RK3141-1CD10DP/AS-I F-LINK, ROUTER PROFIBUS DP/AS-I ДЛЯ SAFETY-ORIENTED DATA TRANSMISSION ОТ ASISAFE ДО PROFIBUS DP - PROFISAFE. MASTER PROFILE M3/ M4 ACC. ДО EXTENDED AS-I SPEC.3.0. ГРАД. OF PROTECTION IP20. ВИНТОВЫЕ КЛЕММЫS
• 3RK3141-2CD10DP/AS-I F-LINK, ROUTER PROFIBUS DP/AS-I ДЛЯ SAFETY-ORIENTED DATA TRANSMISSION ОТ ASISAFE ДО PROFIBUS DP - PROFISAFE. MASTER PROFILE M3/ M4 ACC. ДО EXTENDED AS-I SPEC.3.0. ГРАД. OF PROTECTION IP20. ПРУЖИННЫЕ КЛЕММЫ
• 3RK3211-1AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3211-2AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 4/8 F-DI, 24V DC PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3221-1AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 1/2 F-DO, 24VDC/1A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3221-2AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 1/2 F-DO, 24VDC/1A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3231-1AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 2 F-DO, 24V DC/1.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3231-2AA10SIRIUS, EXPANSION МОДУЛЬ 3RK32 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 2/4 F-DI, 2 F-DO, 24V DC/1.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3242-1AA10SIRIUS, блок расширения 3RK32 для модульной системы безопасности 3RK3 4 Оу-ЦВых, 24 В DC/2 A возможность параметрирования на MSS ES Установочная ширина 22,5 мм Винтовые зажимы до SIL3 (МЭК 61508) до уровня производительности E (ISO 13849-1) без соединительного кабеля
• 3RK3242-2AA10SIRIUS, блок расширения 3RK32 для модульной системы безопасности 3RK3 4 Оу-ЦВых, 24 В DC/2 A возможность параметрирования на MSS ES Установочная ширина 22,5 мм Пружинная клемма до SIL3 (МЭК 61508) до уровня производительности E (ISO 13849-1) без соединительного кабеля
• 3RK3251-1AA10SIRIUS, блок расширения 3RK32 для модульной системы безопасности 3RK3 4/8 Оу-РелВых, 24 В DC/1 A возможность параметрирования на MSS ES Установочная ширина 45 мм Винтовые зажимы до SIL3 (МЭК 61508) до уровня производительности E (ISO 13849-1) без соединительного кабеля
• 3RK3251-2AA10SIRIUS, блок расширения 3RK32 для модульной системы безопасности 3RK3 4/8 Оу-РелВых, DC 24 В/2 A возможность параметрирования на MSS ES Установочная ширина 45 мм Пружинная клемма до SIL3 (МЭК 61508) до уровня производительности E (ISO 13849-1) без соединительного кабеля
• 3RK3311-1AA10SIRIUS, EXPANSION МОДУЛЬ 3RK33 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 8DO, 24V DC/0.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ВИНТОВЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3311-2AA10SIRIUS, EXPANSION МОДУЛЬ 3RK33 ДЛЯ MODULAR SAFETY SYSTEM 3RK3 8DO, 24V DC/0.5A PARAMETERIZABLE VIA SW MSS ES WIDTH 22.5MM ПРУЖИННЫЕ КЛЕММЫ UP ДО CATEGORY 4 (EN954-1) UP ДО SIL3 (IEC 61508) UP TO PERFORMAНЗE LEVEL E (ISO 13849-1)
• 3RK3321-1AA10SIRIUS, блок расширения 3RK33 для модульной системы безопасности 3RK3 8 ЦВх, 24 В DC возможность параметрирования на MSS ES Установочная ширина 22,5 мм Винтовые зажимы без соединительного кабеля
• 3RK3321-2AA10SIRIUS, блок расширения 3RK33 для модульной системы безопасности 3RK3 8 ЦВх, 24 В DC возможность параметрирования на MSS ES Установочная ширина 22,5 мм Пружинная клемма без соединительного кабеля
• 3RK3511-1BA10SIRIUS, INTERFACE MODUL DP-INTERFACE, ДЛЯ MODULAR SAFETY SYSTEM 3RK3 PROFIBUS-DP INTERFACE 12 KBIT/S, RS 485 45MM WIDTH ВИНТОВЫЕ КЛЕММЫ
• 3RK3511-2BA10SIRIUS, INTERFACE MODUL DP-INTERFACE, ДЛЯ MODULAR SAFETY SYSTEM 3RK3 PROFIBUS-DP INTERFACE 12 KBIT/S, RS 485 45MM WIDTH ПРУЖИННЫЕ КЛЕММЫ
• 3RK3611-3AA00SIRIUS, DIAGНОSTIC DISPLAY ДЛЯ MODULAR SAFETY SYSTEM 3RK3 ДЛЯ DISPLAYING DIAGНОSTIC DATA OF THE MSS
• 3RK3922-1AC10STARTER PACKAGE ДЛЯ MODULAR SAFETY SYSTEM 3RK3 CONTENT: CENTRAL MODUL MSS ADVANCED, SOFTWARE MODULAR SAFETY SYSTEM ES 2008 PREMIUM, PC-CABLE
• 3RK3922-2AC10Starter package for modular Safety system 3RK3 Content: Central unit MSS Advanced connection: Spring-type terminal Software Safety ES V1.0 Premium, USB PC cable
• 3RK3923-1AC00Начальный пакет для модульной системы безопасности 3RK3 Содержание: центральный модуль MSS ASIsafe Basic Соединение: винтовая клемма Программное обеспечение Safety ES V1.0 Premium, Компьютерный USB-кабель
• 3RK3923-2AC00Начальный пакет для модульной системы безопасности 3RK3 Содержание: центральный модуль MSS ASIsafe Basic Соединение: пружинная клемма Программное обеспечение Safety ES V1.0 Premium, Компьютерный USB-кабель
• 3RK3931-0AA00MSS, MEMORY МОДУЛЬ SPARE PART
