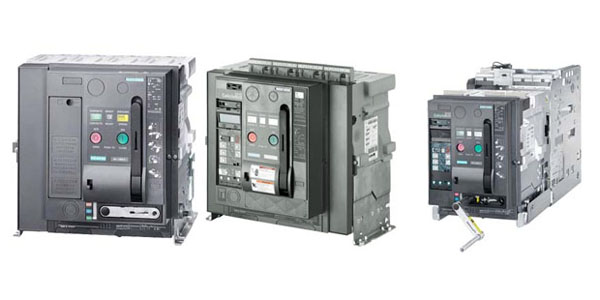

Автоматические выключатели Siemens SENTRON 3WL12

Обзор

Воздушные автоматические выключатели в открытом корпусе Siemens SENTRON 3WL12 (типоразмер II / Size II) представляют собой сверхмощные коммутационные аппараты промышленного класса, спроектированные для работы на ключевых участках систем распределения электроэнергии низкого напряжения. Данная линейка полностью закрывает проектные потребности в диапазоне номинальных токов от 2000 до 4000 А. Функционируя в качестве центрального силового ядра главных распределительных щитов (ГРЩ) и подстанций, выключатели 3WL12 в неразрывной связке с микропроцессорными расцепителями ETU обеспечивают комплексную прецизионную защиту энергоемких промышленных объектов, мощных генераторов и магистральных шинопроводов от любых видов электрических аварий.

Особенности конструкции и модификации

Оптимизированный второй габарит (Size II): Аппараты обладают высокой плотностью мощности, позволяя коммутировать токи до 4000 А в компактном корпусе фиксированной ширины (всего 460 мм для 3-полюсного стационарного исполнения).
Микропроцессорные блоки защиты ETU: Выключатели комплектуются высокоинтеллектуальными расцепителями серий ETU15B, ETU25B, ETU45B, ETU55B и флагманскими ETU76B с графическими ЖК-дисплеями. Блоки поддерживают прецизионную настройку защит от токов перегрузки (L), кратковременной (S) и мгновенной (I) задержки короткого замыкания, контроля нейтрали (N) и замыкания на землю (G).
Четыре класса отключающей способности: В зависимости от расчетной жесткости токов короткого замыкания на подстанции, выключатели поставляются в модификациях: N (стандартная — до 55 кА), S (высокая — до 66 кА), H (очень высокая — до 80–100 кА) и тяжелой промышленной серии C (экстремально высокая отключающая способность — до 130–150 кА) при напряжении 415 В.
Стационарные и выкатные исполнения: Доступны стационарные версии для жесткого монтажа на шинную сборку и выкатные модификации (Withdrawable) в комплекте с направляющими шасси (корзинами), оснащенными автоматическими изолирующими шторками и системами защитных блокировок.
Многообразие вариантов подключения: Конструкция задних выводов поддерживает горизонтальное, вертикальное или фланцевое подсоединение массивных медных шинных пакетов и тяжелых магистральных шинопроводов.

Преимущества использования

Абсолютная временная и зонная селективность (ZSI): Продвинутые алгоритмы микропроцессорных блоков ETU позволяют организовать логическую селективность между уровнями защиты подстанции, гарантируя мгновенное отключение только поврежденной магистрали без ложного отключения вводных аппаратов.
Комплексный энергоменеджмент и Пром-IT: При интеграции коммуникационных модулей (PROFINET, PROFIBUS DP, Modbus RTU/TCP) выключатель превращается в полноценный измерительный прибор класса точности 1%, передающий параметры действующих токов, напряжений, активной/реактивной мощности и гармоник напрямую в SCADA-системы и облачные платформы.
Максимальное сокращение времени простоя: Применение выкатного конструктива для аппаратов номиналом до 4000 А сводит время планового сервисного обслуживания, ревизии дугогасительных камер или аварийной замены силового блока к нескольким минутам, предотвращая огромные убытки от остановки непрерывных производственных линий.
Высочайшая надежность силовой контактной группы: Прецизионное исполнение серебросодержащих главных контактов и мощная конструкция привода гарантируют бесперебойную работу автомата на протяжении десятков тысяч циклов коммутации в тяжелых режимах эксплуатации.

Область применения

Главные распределительные щиты (ГРЩ) мегаобъектов: Вводные, секционные и распределительные узлы низковольтных комплектных устройств (НКУ) на крупных металлургических комбинатах, нефтеперерабатывающих заводах, химических предприятиях и горно-обогатительных комплексах.
Центры обработки данных (ЦОД) и ИТ-инфраструктура: Защита и автоматизация систем электроснабжения масштабных дата-центров, где предъявляются экстремальные требования к отказоустойчивости и непрерывности работы.
Энергетические объекты и генерация: Интеграция в распределительные сети низкого напряжения тепловых, гидро- и атомных электростанций, а также защита мощных дизель-генераторных комплексов и турбоагрегатов.
Автоматические системы АВР сверхвысокой мощности: Построение быстродействующих автоматических систем переключения питания между независимыми трансформаторами мощностью до 2500 кВА в связке со встроенными моторными приводами и механическими тросовыми блокировками 3WL9.
