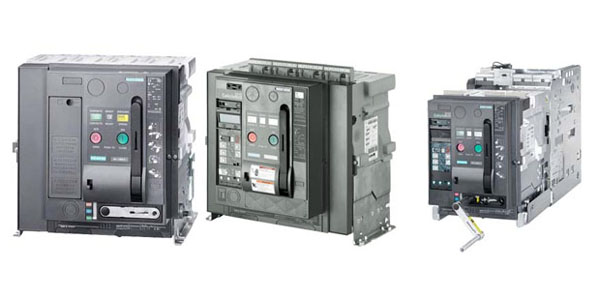

Автоматические выключатели Siemens SENTRON 3WL13

Обзор

Воздушные автоматические выключатели в открытом корпусе Siemens SENTRON 3WL13 (типоразмер III / Size III) представляют собой флагманские коммутационные аппараты экстремальной мощности. Линейка разработана для применения на самых верхних уровнях систем распределения энергии низкого напряжения и полностью закрывает проектные потребности в диапазоне номинальных токов от 4000 до 6300 А. Функционируя в качестве центрального силового ядра главных распределительных щитов (ГРЩ) мегаобъектов и мощных трансформаторных подстанций, выключатели 3WL13 в связке с микропроцессорными расцепителями ETU обеспечивают прецизионную комплексную защиту генераторов, силовых шинных мостов и магистральных шинопроводов от любых видов электрических аварий.

Особенности конструкции и модификации

• Максимальный третий габарит (Size III): Аппараты спроектированы для коммутации экстремально высоких токов (вплоть до 6300 А) и обладают усиленным жестким каркасом, способным выдерживать колоссальные динамические и термические нагрузки при аварийных режимах работы сети.
• Высокоинтеллектуальные блоки защиты ETU: Выключатели комплектуются микропроцессорными расцепителями серий ETU15B, ETU25B, ETU45B, ETU55B и флагманскими ETU76B с графическими ЖК-дисплеями. Блоки поддерживают точнейшую регулировку параметров защит от токов перегрузки (L), кратковременной (S) и мгновенной (I) задержки короткого замыкания, контроля нейтрали (N) и замыкания на землю (G).
• Экстремальные классы отключающей способности: В зависимости от расчетной жесткости токов короткого замыкания вблизи мощных трансформаторов, аппараты поставляются в модификациях: H (очень высокая — до 100 кА) и тяжелой промышленной серии C (экстремально высокая отключающая способность — до 130–150 кА) при напряжении 415 В.
• Стационарные и выкатные исполнения: Доступны стационарные версии для жесткого болтового монтажа и выкатные модификации (Withdrawable) в комплекте с тяжелыми направляющими шасси (корзинами), оснащенными автоматическими изолирующими шторками, заземляющими контактами и системами защитных механических блокировок.
• Специализированная шинная группа подключения: Конструкция задних выводов рассчитана на прямое подсоединение многослойных медных шинных пакетов экстремально больших сечений и тяжелых магистральных шинопроводов.

Преимущества использования

• Абсолютная временная и зонная селективность (ZSI): Алгоритмы микропроцессорных блоков ETU позволяют организовать логическую селективность между уровнями защиты подстанции, гарантируя мгновенное отключение только поврежденной магистрали и полностью исключая ложные срабатывания главных вводов ГРЩ.
• Комплексный энергоменеджмент и Пром-IT: При интеграции коммуникационных модулей (PROFINET, PROFIBUS DP, Modbus RTU/TCP) выключатель превращается в полноценный измерительный прибор класса точности 1%, передающий параметры действующих токов, напряжений, активной/реактивной мощности и гармоник напрямую в SCADA-системы и облачные платформы.
• Минимизация эксплуатационных простоев: Применение выкатного конструктива для аппаратов номиналом до 6300 А сводит время планового сервисного обслуживания, ревизии мощных дугогасительных камер или аварийной замены силового блока к нескольким минутам, предотвращая колоссальные убытки от остановки непрерывных производственных линий.
• Высочайшая надежность силовой контактной группы: Прецизионное исполнение серебросодержащих главных контактов с дугогасительными накладками и мощная конструкция пружинно-моторного привода гарантируют бесперебойную работу автомата на протяжении десятков тысяч циклов коммутации в тяжелых режимах эксплуатации.

Область применения

• Главные распределительные щиты (ГРЩ) мегаобъектов: Вводные, секционные и распределительные узлы низковольтных комплектных устройств (НКУ) на крупнейших металлургических комбинатах, нефтеперерабатывающих заводах, химических предприятиях и горно-обогатительных комплексах.
• Энергетические объекты и генерация: Интеграция в распределительные сети низкого напряжения тепловых, гидро- и атомных электростанций, а также защита мощных дизель-генераторных комплексов и турбоагрегатов.
• Центры обработки данных (ЦОД) и ИТ-инфраструктура: Защита и автоматизация систем электроснабжения масштабных дата-центров, где предъявляются экстремальные требования к отказоустойчивости и непрерывности работы.
• Автоматические системы АВР сверхвысокой мощности: Построение быстродействующих автоматических систем переключения питания между независимыми трансформаторами мощностью до 4000 кВА в связке со встроенными моторными приводами и механическими тросовыми блокировками 3WL9.

Техническая документация

• Руководство пользователя «Автоматический выключатель Siemens SENTRON 3WL - инструкция по эксплуатации»
  язык: RU, размер: 18.85 Мб, страниц: 296
• Каталог продукции «SENTRON Switching and Protection Devices – Air Circuit Breakers»
  язык: EN, размер: 3.58 Мб, страниц: 12
• Каталог продукции «Воздушные автоматические выключатели Siemens серии 3WL»
  язык: RU, размер: 6.51 Мб, страниц: 77

Связанные документы

• Каталог продукции «Аппаратура модульного исполнения и устройства контроля PAC. Устройства для защиты, коммутации, измерений и контроля»
  язык: RU, страниц: 338, размер: 11.62 Мб
• Брошюра «SENTRON 3VL. Molded Case Circuit Breakers»
  язык: EN, страниц: 3, размер: 967.77 Кб

Информация для заказа автоматических выключателей Siemens 3WL13

• 3WL1340-4AA32-1AA2АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ СТАЦИОНАРНОГО ИСПОЛНЕНИЯ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=4000A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 2NO+2NC
• 3WL1340-4AA34-1AA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фронтальные присоединения сверху/снизу с двумя отверстиями БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communication thr
• 3WL1340-4AA36-1AA2АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВЫКАТНОГО ИСПОЛНЕНИЯ С КОРЗИНОЙ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=4000A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 2NO+2NC
• 3WL1340-4AA36-4GG4Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED СО 2-ЫМ ДОП.РАСЦЕПИТЕЛЕМ ''F'', F2 НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ AC 230V/ DC 220V, 100%ED Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are availab
• 3WL1340-4AA37-1AA2Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее вертикальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communication throughout and are us
• 3WL1340-4AA42-4GA2Воздушный выключатель стационарный 4-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characteriz
• 3WL1340-4AA46-1AA2Воздушный выключатель выкатной с корзиной 4-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communication throughout and are
• 3WL1340-4CB32-4GN2Воздушный выключатель 2NO+2NC стационарный 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED СО 2-ЫМ ДОП.РАСЦЕПИТЕЛЕМ “R“, F3 МИНИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ БЕЗ ВЫДЕРЖКИ ВРЕМЕНИ AC 208-240V, DC 220-250V
• 3WL1340-4CB34-1AA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фронтальные присоединения сверху/снизу с двумя отверстиями МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers
• 3WL1340-4CB34-2GA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фронтальные присоединения сверху/снизу с двумя отверстиями МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С ЭЛЕКТРИЧЕСКИМ+МЕХАНИЧЕСКИМ ОПРОСОМ AC 50/60 Гц 110V, DC 110V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. Th
• 3WL1340-4CB34-4GA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фронтальные присоединения сверху/снизу с двумя отверстиями МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fix
• 3WL1340-4CB36-1AA2АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВЫКАТНОГО ИСПОЛНЕНИЯ С КОРЗИНОЙ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=4000A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 2NO+2NC
• 3WL1340-4CB36-4GA2Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as
• 3WL1340-4CB36-4GA4АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВЫКАТНОГО ИСПОЛНЕНИЯ С КОРЗИНОЙ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=4000A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ГОРИЗОНТАЛЬНОЕ МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 4NO+4NC
• 3WL1340-4CB37-1GA2Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее вертикальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform acc
• 3WL1340-4CB42-1AA2Воздушный выключатель стационарный 4-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communi
• 3WL1340-4CB42-4GA2Воздушный выключатель стационарный 4-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-
• 3WL1340-4EB36-1AA2Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 45 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories
• 3WL1340-4EB38-1GA2Воздушный выключатель выкатной с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фланцевое присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 45 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identi
• 3WL1340-4FB36-4GA4Воздушный выключатель выкатной 4NO+4NC с корзиной 3-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 45 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С ДИСПЛЕЕМ И ШИНОЙ CUBICLE BUS КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ
• 3WL1340-4NG48-4GA4оздушный выключатель выкатной 4NO+4NC с корзиной 4-пол., типоразмер 3, МЭК In=4000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В фланцевое присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 76 LSING ДИАПАЗОН УСТАВОК 0,4-1IN С ГРАФИЧЕСКИМ ДИСПЛЕЕМ И ШИНОЙ CUBICLE BUS КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ
• 3WL1350-4AA41-4GA2Воздушный выключатель стационарный 4-пол., типоразмер 3, МЭК In=5000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее вертикальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ
• 3WL1350-4CB46-3GA2Воздушный выключатель выкатной с корзиной 4-пол., типоразмер 3, МЭК In=5000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С ЭЛЕКТРИЧЕСКИМ+МЕХАНИЧЕСКИМ ОПРОСОМ AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characteri
• 3WL1350-4DG37-4AA2 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВЫКАТНОГО ИСПОЛНЕНИЯ С КОРЗИНОЙ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=5000A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ВЕРТИКАЛЬНОЕ МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 27 LSING ДИАПАЗОН УСТАВОК 0,4-1IN ЗАЩИТА ЗАЗЕМЛЕНИЯ И НЕЙТРАЛИ ВСТРОЕНЫ МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 2S+2 OE
• 3WL1350-4FB36-4GA4Воздушный выключатель выкатной 4NO+4NC с корзиной 3-пол., типоразмер 3, МЭК In=5000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 45 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С ДИСПЛЕЕМ И ШИНОЙ CUBICLE BUS КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ
• 3WL1350-4FG46-5FA2Воздушный выключатель выкатной с корзиной 4-пол., типоразмер 3, МЭК In=5000 A до 690 В, 50/60 Гц AC Icu=100 kA при 500 В заднее горизонтальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 45 LSING ДИАПАЗОН УСТАВОК 0,4-1IN С ДИСПЛЕЕМ И ШИНОЙ CUBICLE BUS КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц110-127V СООТВ. DC 110-125V СБРОС AC 50/60 Гц 110V, DC 110V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ ''F'', F1 AC50/60 Гц 110V/ DC 110V, 100%ED БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use
• 3WL1363-4AA31-1AA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=6300 A to 690 V, 50/60 Гц AC Icu=100 kA при 500 В заднее вертикальное присоединение БЕЗ МАКСИМАЛЬНОГО РАСЦЕПИТЕЛЯ С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communication throughout and are used as i
• 3WL1363-4CB31-1AA2Воздушный выключатель стационарный 3-пол., типоразмер 3, МЭК In=6300 A to 690 V, 50/60 Гц AC Icu=100 kA при 500 В заднее вертикальное присоединение МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 25 LSI ДИАПАЗОН УСТАВОК 0,4-1 IN С РУЧНЫМ ПРИВОДОМ С НАКОПИТЕЛЕМ С МЕХАНИЧЕСКИМ ОПРОСОМ БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ Siemens offers an integrated portfolio of protective, switching, measuring and monitoring devices, distribution systems, switches and outlets for reliable, safe and efficient electrical infrastructure in buildings and in industry. ''The 3WL air circuit-breakers from Siemens are characterized by high performance, flexibility and reliable operation. The portfolio includes three sizes, with a performance range from 630 A - 6300 A. With a 3- or 4-pole design, they are suited for use up to 1150 V. All of the models are available for fixed mounting or as draw-out version. They are characterized by identical operation and uniform accessories. The circuit breakers are capable of communica
• 3WL1363-4DG37-4AA2АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ВЫКАТНОГО ИСПОЛНЕНИЯ С КОРЗИНОЙ 3-Х ПОЛЮСНЫЙ, ТИПОРАЗМЕР III, МЭК IN=6300A ДО 690V, AC50/60HZ ICU=100KA ПРИ 415V ПОДКЛЮЧЕНИЕ ЗАДНЕЕ ВЕРТИКАЛЬНОЕ МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU 27 LSING ДИАПАЗОН УСТАВОК 0,4-1IN ЗАЩИТА ЗАЗЕМЛЕНИЯ И НЕЙТРАЛИ ВСТРОЕНЫ МОТОРНЫЙ/РУЧНОЙ ПРИВОД С НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V БЕЗ 1-ГО ДОП.РАСЦЕПИТЕЛЯ БЕЗ 2-ГО ДОП.РАСЦЕПИТЕЛЯ 2S+2 OE
• 3WL1363-4FG67-4GG4МАКСИМАЛЬНЫЙ РАСЦЕПИТЕЛЬ ETU Draw-out circuit breaker with slide-in module frame 3-pole, 45 LSING ДИАПАЗОН УСТАВОК 0,4-1IN С ДИСПЛЕЕМ И ШИНОЙ Size 3, IEC In=6300 A to 690 V, 50/60 Hz AC Icu=100 kA at 500 V CUBICLE BUS КОММУНИКАТ/ЗАЩИТА ЗАЗЕМЛЕНИЯ/ОПЦИЯ ZSS Rear vertical connection МОТОРНЫЙ/РУЧНОЙ ПРИВОД С 4NO+4NC НАКОПИТЕЛЕМ НАПРЯЖЕНИЕ НА ДВИГАТЕЛЕ AC 50/60 Гц 208-240V СООТВ. DC 220-250V СБРОС AC 50/60 Гц 230V, DC 220V С 1-ЫМ НЕЗАВИСИМЫМ РАСЦЕПИТЕЛЕМ “F“, F1 AC50/60 Гц 230V/ DC 220V,100%ED СО 2-ЫМ ДОП.РАСЦЕПИТЕЛЕМ “F“, F2 НЕЗАВИСИМЫЙ РАСЦЕПИТЕЛЬ AC 230V/ DC 220V, 100%ED
