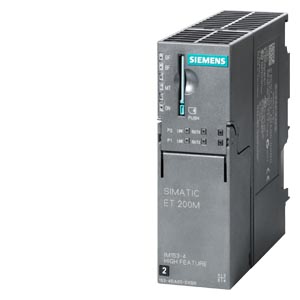

Siemens 6ES7153-4BA00-0XB0 распределенная периферия

Name: Siemens 6ES7153-4BA00-0XB0 распределенная периферия
Brand: Siemens
Price: 258317 RUB
Availability: InStock

SIMATIC DP, ET 200M ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO HIGH FEATURE ДЛЯ МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА МОДУЛЕЙ FAIL SAFE, МОДУЛЕЙ HART, SHARED DEVICE, ПРОТОКОЛ MEDIUM REDUNDANCY

Купить 6ES71534BA000XB0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Привезем на склад за 12 дней

mdi-cash-multiple 258317 руб.

Технические характеристики 6ES71534BA000XB0

*** spare part *** SIMATIC DP, connection ET 200M IM 153-4 PN IO High Feature for max. 12 S7-300 modules, supports fail-safe modules, HART modules, shared device, medium redundancy protocol

Общая информация

Обозначение типа продукта

IM 153-4 PN HF

Идентификация производителя (идентификатор поставщика)

002AH

Идентификация устройства (идентификатор устройства)

0302H

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Внешняя защита предохранителями для питающих линий (рекомендуется)

В конструкции с заземленным опорным потенциалом для резервных интерфейсных модулей необходимо использовать предохранитель (рекомендация: 2,5 A)

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms

Входной ток

Макс. потребление тока

600 mA; при питании 24 В пост. тока

Нормальный ток включения

4 A

I²t

0,09 A²·s

Выходное напряжение

Номинальное значение (пост. ток)

5 V

Выходной ток

для шины на задней стойке (5 В пост. тока), макс.

1,5 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

6 W

Адресная область

Объем адресной области

● Вводы

672 byte; расширенные полезные данные HART

● Выводы

192 byte

Конфигурация аппаратного обеспечения

число модулей на каждое соединение устройства DP, макс.

1. интерфейс

Устройство ввода-вывода PROFINET

Службы

— IRT

Да

— PROFIenergy

Нет

— Пуск согласно приоритету

Да

— Shared Device

Да

— Макс. число контроллеров ввода-вывода при использовании Shared Device

Протоколы

Протокол обмена по шине/протокол передачи данных

PROFINET IO

Протоколы (Ethernet)

● TCP/IP

Да

● SNMP

Да

● LLDP

Да

● ping

Да

● ARP

Да

Режим дублирования

● Общее резервирование PROFINET (S2)

Да; на S7-400H

Резервирование среды передачи

— MRP

Да

Аварийные сигналы/диагностика/информация о состоянии

Диагностический светодиодный индикатор

● Светодиод LINK

Да; зеленые светодиоды

● Светодиод RX/TX

Да; желтые светодиоды

● для диагностики модуля

Да

Гальваническая развязка

Гальваническая развязка - есть

Да; только направление PROFINET, RWB не разделено

Изоляция

Изоляция, испытанная посредством

Между PROFINET и питанием 24 В: 1 500 В перем. тока. Между заземлением и питанием 24 В: 500 В пост. тока

Степень защиты и класс защиты

Степень защиты IP

IP20

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

60 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

2 000 m

Размеры

Ширина

40 mm

Высота

125 mm

Глубина

118 mm

Массы

Масса, прибл.

215 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-08
eClass	12	27-24-26-08
eClass	9.1	27-24-26-08
eClass	9	27-24-26-08
eClass	8	27-24-26-08
eClass	7.1	27-24-26-08
eClass	6	27-24-26-08
ETIM	10	EC001604
ETIM	9	EC001604
ETIM	8	EC001604
ETIM	7	EC001604
IDEA	4	3564
UNSPSC	15	32-15-17-05

Разрешения / Сертификаты

General Product Approval
Manufacturer Declaration			Miscellaneous	China RoHS
General Product Approval				EMV

EMV	For use in hazardous locations
		FM
For use in hazardous locations		Maritime application
Miscellaneous	CCC-Ex
Maritime application			Industrial Communication
NK / Nippon Kaiji Kyokai		CCS (China Classification Society)	PROFINET
