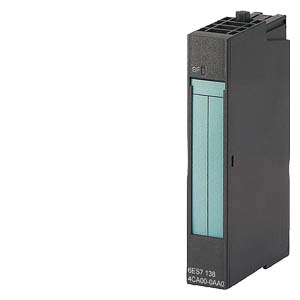

SIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200S, 2 АНАЛОГОВЫХ ВХОДА С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ТЕРМОПАР, 15 БИТ + ЗНАКОВЫЙ РАЗРЯД, С ВНУТРЕННЕЙ ТЕМПЕРАТУРНОЙ КОМПЕНСАЦИЕЙ, ШИРИНА МОДУЛЯ 15MM
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
| | SIMATIC DP, ELECTRONIC MODULE F. ET200S, 2 AI TC HIGH FEATURE 15 MM WIDE, 15 BIT + SIGN WITH INTERNAL TEMERATURE COMPENSATION | |
| Напряжение питания | ||
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | 24 V; от модуля питания | |
| Защита от перепутывания полярности | Да | |
| Входной ток | ||
| из источника напряжения нагрузки L+ (без нагрузки), макс. | 30 mA | |
| из шины на задней стойке 3,3 В пост. тока, макс. | 10 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 0,6 W | |
| Адресная область | ||
| Адресное пространство на модуль | ||
| Макс. адресное пространство на модуль | 4 byte | |
| Аналоговые вводы | ||
| Число аналоговых входов | 2 | |
| Макс. допустимое входное напряжение для входа напряжения (предел разрушения) | 20 V; +/-20 В, длительная нагрузка | |
| Макс. время цикла (все каналы) | Число активных каналов на модуль x основное время преобразования | |
| техническую единицу измерения температуры можно задать | Да; градусы Цельсия/Фаренгейта | |
| Входные диапазоны | ||
| Напряжение | Да | |
| Ток | Нет | |
| Термоэлемент | Да | |
| Резистивный термометр | Нет | |
| Сопротивление | Нет | |
| Входные диапазоны (номинальные значения), напряжения | ||
| от -80 до +80 мВ | Да | |
| Сопротивление на входе (от -80 до 80 мВ) | 1 M | |
| Диапазоны входных параметров (номинальные значения), термоэлементы | ||
| Тип B | Да | |
| Сопротивление на входе (тип B) | 1 M | |
| Тип C | Да | |
| Сопротивление на входе (тип C) | 1 M | |
| Тип E | Да | |
| Сопротивление на входе (тип E) | 1 M | |
| Тип J | Да | |
| Сопротивление на входе (тип J) | 1 M | |
| Тип K | Да | |
| Сопротивление на входе (тип K) | 1 M | |
| Тип L | Да | |
| Сопротивление на входе (тип L) | 1 M | |
| Тип N | Да | |
| Сопротивление на входе (тип N) | 1 M | |
| Тип R | Да | |
| Сопротивление на входе (тип R) | 1 M | |
| Тип S | Да | |
| Сопротивление на входе (тип S) | 1 M | |
| Тип T | Да | |
| Сопротивление на входе (тип T) | 1 M | |
| Термоэлемент (TC) | ||
| Температурная компенсация | ||
| — внутренняя температурная компенсация | Да; возможно с помощью TM-E15S24-AT, TM-E15C24-AT | |
| — внешняя температурная компенсация с компенсационным датчиком | Да; один внешний компенсационный датчик на канал | |
| Линеаризация характеристики | ||
| параметрируемое | Да | |
| — для термоэлементов | Тип B, C, E, J, K, L, N, R, S, T согласно IEC 584 | |
| Длина провода | ||
| экранированные, макс. | 50 m | |
| Формирование аналоговой величины для входов | ||
| Принцип измерения | встроен. | |
| Время интегрирования и преобразования/разрешение на канал | ||
| Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |
| Время интегрирования (мс) | 16,7 / 20 ms | |
| Подавление напряжения помех для частоты помех f1 в Гц | 50 / 60 Hz | |
| Время преобразования (на канал) | 66 ms; 66/80 мс; дополнительное время преобразования для диагностики обрыва провода | |
| Выравнивание результатов измерений | ||
| параметрируемое | Да; в 4 ступени посредством дискретной фильтрации | |
| Ступень: без ступени | Да; 1 x время цикла | |
| Ступень: слабая | Да; 4 x время цикла | |
| Ступень: средняя | Да; 32 x время цикла | |
| Ступень: сильная | Да; 64 x время цикла | |
| Погрешности/точность | ||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,01 % | |
| Погрешность температуры (относительно диапазона входных параметров) (+/-) | 0,005 %/K | |
| перекрестные модуляции между входами, мин. | -50 dB | |
| Повторяемость в установившемся состоянии при 25 °C (относительно диапазона входных параметров), (+/-) | 0,05 % | |
| Эксплуатационный предел погрешности во всем диапазоне температуры | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,1 %; +/-1,5 K для термоэлементов; +/-7 K для термоэлементов, тип C; +/-2,5 K при статическом тепловом режиме (изменение температуры окружающей среды < 0,3 K/мин | |
| Основной предел погрешности (эксплуатационный предел погрешности при 25 °C) | ||
| Напряжение относительно диапазона входных параметров, (+/-) | 0,05 %; +/-1 K для термоэлементов; +/-5 K для термоэлементов, тип C; +/-1,5 K при статическом тепловом режиме (изменение температуры окружающей среды < 0,3 K/мин) | |
| Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех | ||
| Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) | 70 dB | |
| Мин. синфазные помехи (USS < 2,5 В) | 90 dB | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Диагностические сообщения | ||
| Обрыв провода | Да;только термоэлементы | |
| Суммарная ошибка | Да | |
| Переполнение/незаполнение | Да | |
| Диагностический светодиодный индикатор | ||
| Суммарная ошибки SF (красный) | Да | |
| Параметры | ||
| Примечание | 4 byte | |
| Диагностика обрыва провода | блокировка/деблокировка (обрыв провода определяется только при использовании термоэлементов) | |
| Вид/диапазон измерений | Деактивировано/ +/- 80 мВ/TC-EL тип T (Cu-CuNi)/TC-EL тип K (NiCr-Ni)/TC-EL тип B (PtRh-PtRh)/TC-EL тип c (Wer-Wer) TC-EL тип N (NiCrSi-NiSi)/TC-EL тип E (NiCr-CuNi)/TC-EL тип R (PtRh-Pt)/TC-EL тип S (PtRh-Pt)/TC-EL тип J (Fe-Cu-Ni)/ TC | |
| Общая диагностика | заблокировать/разрешить | |
| Переполнение/незаполнение | заблокировать/разрешить | |
| Точка сравнения | нет/да, внутр. | |
| Гальваническая развязка | ||
| Гальваническая развязка аналоговых вводов | ||
| между каналами | Нет | |
| между каналами и шиной на задней стенке | Да | |
| между каналами и напряжением нагрузки L+ | Да | |
| Допустимая разность потенциалов | ||
| между входами и массой аналогового модуля (UCM) | 140 В пост. тока/100 В перем. тока | |
| между массой аналогового модуля и M внутр. (UISO) | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Размеры | ||
| Ширина | 15 mm | |
| Высота | 81 mm | |
| Глубина | 52 mm | |
| Массы | ||
| Масса, прибл. | 40 g | |
| последнее изменение: | 04.07.2016 | |
