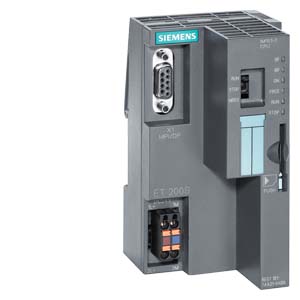

SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM151-7 CPU ДЛЯ ET200S, 128 КБ РАБОЧЕЙ ПАМЯТИ, ВСТРОЕННЫЙ ИНТЕРФЕЙС PROFIBUS DP (9-ПОЛЮСНАЯ РОЗЕТКА SUB-D), DP SLAVE, РАБОТА БЕЗ БАТАРЕИ, НЕОБХОДИМА SIMATIC MMC
Основные различия между модулями IM 151-1:
IM 151-1 BASIC | IM 151-1 COMPACT | IM 151-1 STANDARD | IM 151-1 FO STANDARD | IM 151-1 HIGH FEATURE | |
|---|---|---|---|---|---|
6ES7 151- | 1CA00-0AB0 | 1CA00-1BL0 1CA00-3BL0 | 1AA05-0AB0 | 1AB05-0AB0 | 1BA02-0AB0 |
Встроенные входы/ выходы | - | 32DI 16DI/16DO | - | - | - |
Количество модулей на станцию, не более | 12 | 12 | 63 | 63 | 63 |
Длина станции, не более | 2 м | 2 м | 2 м | 1 м | 2 м |
Объем параметров настройки, не более | 198 байт | 218 байт | 244 байта | 244 байта | 244 байта |
Адресное пространство ввода-вывода, не более | 88 байт на ввод/ 88 байт на вывод | 100 байт на ввод/ 100 байт на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод | 244 байта на ввод/ 244 байта на вывод |
Объем диагностических данных | 6 ... 43 байта | 6 ... 44 байта | 6 ... 122 байта | 6 ... 64 байта | 6 ... 128 байт |
Протокол | DP V0 | DP V0 | DP V0/ DP V1 | DP V0 | DP V0/ DP V1 |
Интерфейс | RS 485 | RS 485 | RS 485 | Оптический | RS 485 |
Обновление встроенного программного обеспечения | Нет | Нет | Есть | Нет | Есть |
Опция обработки | Нет | Нет | Есть | Есть | Есть |
Изохронный режим | Нет | Нет | Нет | Нет | Есть |
Адресное пространство на модуль, не более | 8 байт | 8 байт | 32 байта | 8 байт | 32 байта |
Данные идентификации | Нет | Нет | Есть | Нет | Есть |
Использование F модулей (PROFIsafe) | Нет | Нет | Нет | Нет | Есть |
Обмен данными между ведомыми устройствами | Нет | Нет | Нет | Нет | Есть |
Интерфейсные модули IM 151-1 позволяют подключать станцию ET 200S к сети PROFIBUS DP и выполнять обмен данными между ее модулями и ведущим сетевым устройством.
Интерфейсные модули IM 151-1 COMPACT устанавливаются на терминальные модули TM-C, остальные модули IM 151-1 монтируются непосредственно на стандартную профильную шину DIN без использования терминальных модулей.
Все интерфейсные модули IM 151-1 оснащены:
Модули IM 151-1 оснащены:
Модуль IM 151-1 FO оснащен:
По сравнению с другими модулями IM 151-1 модули IM 151-1 HIGH FEATURE обеспечивают поддержку расширенного набора функций и способны выполнять:
В комплект поставки интерфейсных модулей входит терминальный элемент внутренней шины станции, который устанавливается на последний (крайний справа) модуль станции. В терминальном элементе внутренней шины станции может размещаться до 6 запасных предохранителей (5 x 20 мм) для модулей контроля питания PM-E, используемых в цепях питания от =24 В до ~230 В.
Интерфейсный модуль IM 151-1
Терминальный модуль с установленным модулем COMPACT
Дополнительный терминал 6ES7193-4FL10-0AA0
Терминальный элемент внутренней шины станции 6ES7193-4JA00-0AA0
| | SIMATIC DP, IM151-7 CPU FOR ET200S, 128 KB WORKING MEMORY INTEGR. PROFIBUS DP INTERFACE (9 PIN SUB-D, FEMALE) AS DP SLAVE, W/O BATTERY SIMATIC MMC REQUIRED | |
| Общая информация | ||
| Обозначение типа продукта | ||
| Версия продукта | 01 | |
| Версия микропрограммного обеспечения | V3.3 | |
| Инженерное обеспечение с помощью | ||
| пакета программного обеспечения для программирования | не ниже версии V5.5 + SP1 или не ниже версии V5.2 + SP1 + HSP219 | |
| Напряжение питания | ||
| Номинальное значение (пост. ток) | 24 V | |
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |
| Защита от перепутывания полярности | Да; от разрушения | |
| Внешняя защита предохранителями для питающих линий (рекомендуется) | мин. 2 A | |
| Перемыкание при отказе сетевого питания и отключении напряжения | ||
| Время перемыкания при отказе сетевого питания и отключении напряжения | 5 ms | |
| Напряжение нагрузки L+ | ||
| Номинальное значение (пост. ток) | ||
| Допустимый диапазон, нижний предел (пост. ток) | ||
| Допустимый диапазон, верхний предел (пост. ток) | ||
| Защита от короткого замыкания | ||
| Защита от перепутывания полярности | ||
| Входной ток | ||
| Макс. ток включения | 1,8 A; нормальная | |
| It | 0,09 A·s | |
| из источника напряжения питания L+, макс. | ||
| из источника напряжения питания 1L+, макс. | 320 mA; 410 мА посредством ведущего модуля DP | |
| Выходной ток | ||
| для шины на задней стойке (5 В пост. тока), макс. | 700 mA | |
| Рассеиваемая мощность | ||
| Нормальная рассеиваемая мощность | 4,2 W | |
| Макс. рассеиваемая мощность | ||
| Запоминающее устройство | ||
| Оперативное запоминающее устройство | ||
| встроенный | 128 kbyte | |
| расширяемое | Нет | |
| Емкость остаточной памяти для остаточных блоков данных | 64 kbyte | |
| Память загрузки | ||
| вставная (MMC) | Да | |
| вставная (MMC), макс. | 8 Mbyte | |
| Мин. хранение данных на MMC (с момента последнего программирования) | 10 y | |
| расширяемая стираемая программируемая постоянная флэш-память | ||
| расширяемая стираемая программируемая постоянная флэш-память, макс. | ||
| Хранение в буфере | ||
| есть | Да; обеспечивается за счет карты памяти SIMATIC Micro Memory Card (не требует техобслуживания) | |
| Время обработки ЦП | ||
| нормальное время операций побитовой обработки | 0,06 µs | |
| макс. время операций побитовой обработки | ||
| нормальное время операций со словами | 0,12 µs | |
| нормальное время выполнения операций арифметики с фиксированной точкой | 0,16 µs | |
| нормальное время выполнения операций с плавающей точкой | 0,59 µs | |
| нормальное время выполнения операций времени/подсчета | ||
| Блоки ЦП | ||
| Число блоков (общее) | 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC. | |
| Блоки данных (DB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Функциональные блоки (FB) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Функции (FC) | ||
| Макс. число | 1 024; Диапазон числовых значений: от 0 до 7999 | |
| Макс. размер | 64 kbyte | |
| Организационные блоки (OB) | ||
| Описание | см. систему команд S7-300 | |
| Макс. число | ||
| Макс. размер | 64 kbyte | |
| Число свободных организационных блоков циклического выполнения | 1; OB 1 | |
| Число организационных блоков прерывания по времени | 1; OB 10 | |
| Число организационных блоков прерываний с задержкой | 2; OB 20, 21 | |
| Число организационных блоков циклических прерываний | 4; OB 32, 33, 34, 35 | |
| Число организационных блоков аппаратного прерывания | 1; OB 40 | |
| Число организационных блоков прерывания DPV1 | 3; OB 55, 56, 57 | |
| Число организационных блоков прерываний циклов тактовой синхронизации | ||
| Число пусковых организационных блоков | 1; OB 100 | |
| Число организационных блоков обработки асинхронных ошибок | 6; Организационные блоки 80, 82, 83 (только для центральных периферийных устройств, не для DP), 85, 86, 87 | |
| Число организационных блоков обработки синхронных ошибок | 2; OB 121, 122 | |
| Глубина вложенности | ||
| на класс приоритета | 16 | |
| дополнительно на организационный блок обработки ошибок | 4 | |
| Счетчики, таймеры и их остаток | ||
| Счетчик S7 | ||
| Число | 256 | |
| из них остаточных без АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | |
| — верхний предел | 255 | |
| — предварительно задано | от Z 0 до Z 7 | |
| Диапазон счета | ||
| — настраивается | ||
| — нижний предел | 0 | |
| — верхний предел | 999 | |
| Счетчик IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Таймеры S7 | ||
| Число | 256 | |
| из них остаточных без АКБ | ||
| — настраивается | ||
| — нижний предел | ||
| — верхний предел | ||
| Остаточность | ||
| — настраивается | Да | |
| — нижний предел | 0 | — верхний предел | 255 |
| — предварительно задано | без остаточности | |
| Временной диапазон | ||
| — нижний предел | 10 ms | |
| — верхний предел | 9 990 s | |
| Таймер IEC | ||
| есть | Да | |
| Вид | Системный функциональный блок | |
| Число | неограниченное число (ограничение устанавливается только посредством ОЗУ) | |
| Области данных и их остаток | ||
| общая остаточная область данных (включая таймеры, счетчики, маркеры), макс. | ||
| Маркер | ||
| Макс. число | 256 byte | |
| Есть остаток | Да; от MB 0 до MB 255 | |
| в том числе осталось | ||
| Предварительно заданный остаток | от MB 0 до MB 15 | |
| Число меток синхронизации | 8; 1 байт маркера | |
| Блоки управляющих данных | ||
| Макс. число | 1 024; Диапазон числовых значений: от 1 до 16000 | |
| Макс. размер | 64 kbyte | |
| Настраиваемый остаток | Да; посредством свойства Non Retain на блоке данных | |
| Предварительно заданный остаток | Да | |
| Локальные данные | ||
| на класс приоритета, макс. | 32 kbyte; макс. 2048 байт на блок | |
| Адресная область | ||
| Периферийная адресная область | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| в том числе децентрализованных | ||
| — Вводы | 2 048 byte | |
| — Выводы | 2 048 byte | |
| Образ процесса | ||
| Вводы | 2 048 byte | |
| Выводы | 2 048 byte | |
| Вводы, настраивается | 2 048 byte | |
| Выводы, настраивается | 2 048 byte | |
| Вводы, предварительно задано | 128 byte | |
| Выводы, предварительно задано | 128 byte | |
| Частичный образ процесса | ||
| Макс. число частичных образов процесса | ||
| Цифровые каналы | ||
| Вводы | 16 336 | |
| — в том числе централизованных | 496 | |
| Выводы | 16 336 | |
| — в том числе централизованных | 496 | |
| Аналоговые каналы | ||
| Вводы | 1 021 | |
| — в том числе централизованных | 124 | |
| Выводы | 1 021 | |
| — в том числе централизованных | 124 | |
| Объем адресной области | ||
| Вводы | ||
| Выводы | ||
| Конфигурация аппаратного обеспечения | ||
| Подключаемые программируемые устройства/ПК | ||
| Макс. число модулей на систему | 63; централизовано | |
| Профильная шина | ||
| Число применяемых профильных шин | 1 | |
| Макс. длина профильной шины | Ширина станции: <= 1 м или < 2 м | |
| Время | ||
| Часы | ||
| Аппаратные часы (часы реального времени) | Да | |
| Программные часы | ||
| буферные и синхронизируемые | Да | |
| Время хранения в буфере | 6 wk; при температуре окружающей среды 40 °C, норм. | |
| Макс. отклонение в день | 10 s; норм.: 2 с | |
| Работа часов после включения сетевого питания | После отключения сети часы продолжают работать | |
| Работа часов после завершения времени хранения в буфере | Часы продолжают работать с момента времени, в который была отключена сеть | |
| Счетчик рабочего времени | ||
| Число | 1 | |
| Числовые значения/диапазон числовых значений | 0 | |
| Диапазон значений | от 0 до 2^31 часов (при использовании SFC 101) | |
| Степень детализации | 1 час | |
| остаточн. | Да; при каждом запуске нужно запускать заново | |
| Синхронизация времени | ||
| поддерживается | Да | |
| на MPI, ведущее устройство | Да | |
| на MPI, починенное устройство | Да | |
| на DP, ведущее устройство | Да; для подчиненного устройства DP только время подчиненного устройств | |
| на DP, подчиненное устройство | Да | |
| в AS, ведущее устройство | Нет | |
| в AS, подчиненное устройство | Нет | |
| на Ethernet по NTP | ||
| Интерфейсы | ||
| Интерфейсы/тип шины | 1x MPI/PROFIBUS DP | |
| Число разъемов PROFINET | 0 | |
| Число разъемов беспроводного интернета | 0 | |
| PROFIBUS DP | ||
| Адреса пользователей | ||
| Длина провода | ||
| — Макс. длина провода | ||
| 1. интерфейс | ||
| Тип интерфейса | встроенный интерфейс RS 485 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | 80 mA | |
| автоматическое определение скорости передачи данных | ||
| Автоматическое определение | ||
| Автоматическая коммутация | ||
| Изменение IP-адреса на время прохождения, поддерживается | ||
| Физические параметры интерфейсов | ||
| Число портов | ||
| встроенный коммутатор | ||
| Резервирование среды передачи | ||
| поддерживается | ||
| Нормальное время переключения в случае прерывания линии | ||
| Макс. число абонентов в кольце | ||
| Функции | ||
| MPI | Да | |
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | ||
| PROFINET CBA | ||
| Ведущее устройство PROFIBUS DP | Нет | |
| Подчиненное устройство PROFIBUS DP | Да; активный/пассивный | |
| Открытая связь IE | ||
| Интернет-сервер | ||
| — Число HTTP-клиентов | ||
| Двухточечное соединение | Нет | |
| MPI | ||
| Число соединений | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; с ведущим модулем | |
| — Глобальная система передачи данных | Да | |
| — Базовая S7-связь | Да | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| Подчиненное устройство DP | ||
| Число соединений | ||
| GSD-файл | Текущий файл GSD можно загрузить в инернете (http://www.siemens.com/profibus-gsd) | |
| Макс. скорости передачи данных | 12 Mbit/s | |
| автоматический поиск скорости передачи данных | Да; только при пассивном интерфейсе | |
| Макс. адресная область | 32 | |
| Макс. количество полезных данных на адресную область | 32 byte; до макс. емкости передающего накопителя | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да; только при активном встроенном интерфейсе DP-Slave и вставленном ведущем модуле DP в режиме ведущего модуля DP | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Нет | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Нет | |
| Передающий накопитель | ||
| — Вводы | 244 byte | |
| — Выводы | 244 byte | |
| Контроллер PROFINET IO | ||
| Макс. скорости передачи данных | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — Shared Device | ||
| — Пуск согласно приоритету | ||
| — Макс. число устройств ввода-вывода с приоритетным запуском | ||
| — Макс. число подключаемых устройств ввода-вывода | ||
| — из них IO-устройств с IRT, макс. | ||
| — из них на линию, макс. | ||
| — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilitt" (высокая гибкость) | ||
| — из них на линию, макс. | ||
| — Макс. число подключаемых устройств ввода-вывода для RT | ||
| — из них на линию, макс. | ||
| — Активация/деактивация подчиненного устройств ввода-вывода | ||
| — Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода | ||
| — устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается | ||
| — Макс. число устройств ввода-вывода на инструмент | ||
| — Смена устройства без съемного носителя данных | ||
| — Тактовые импульсы передачи | ||
| — Время актуализации | ||
| — Время актуализации | ||
| Адресная область | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| — Макс. согласованность полезных данных | ||
| Устройство ввода-вывода PROFINET | ||
| Службы | ||
| — Связь PG/OP | ||
| — Маршрутизация | ||
| — S7-связь | ||
| — Тактовая синхронизация | ||
| — Открытая связь IE | ||
| — IRT | ||
| — PROFIenergy | ||
| — Shared Device | ||
| — Макс. число контроллеров ввода-вывода при использовании Shared Device | ||
| Передающий накопитель | ||
| — Макс. число входов | ||
| — Макс. число выходов | ||
| Подмодули | ||
| — Макс. число | ||
| — Макс. количество полезных данных на подмодуль | ||
| PROFINET CBA | ||
| ацикличная передача данных | ||
| цикличная передача данных | ||
| Открытая связь IE | ||
| Макс. число соединений | ||
| Локальные номера портов, используемые с системной стороны | ||
| 2. интерфейс | ||
| Тип интерфейса | Внешний интерфейс посредством ведущего модуля 6ES7138-4HA00-0AB0 | |
| Физические параметры | RS 485 | |
| гальванически развязанный | Да | |
| Макс. электропитание интерфейса (от 15 до 30 В пост. тока) | Нет | |
| Функции | ||
| MPI | Нет | |
| Контроллер PROFINET IO | ||
| Устройство ввода-вывода PROFINET | ||
| PROFINET CBA | ||
| Ведущее устройство PROFIBUS DP | Да | |
| Подчиненное устройство PROFIBUS DP | Нет | |
| Открытая связь IE | ||
| Интернет-сервер | ||
| Двухточечное соединение | ||
| Ведущее устройство DP | ||
| Макс. число соединений | ||
| Макс. скорости передачи данных | 12 Mbit/s | |
| Макс. число подчиненных устройств DP | 32; на станцию | |
| Службы | ||
| — Связь PG/OP | Да | |
| — Маршрутизация | Да | |
| — Глобальная система передачи данных | Нет | |
| — Базовая S7-связь | Да; только интерфейсные модули | |
| — S7-связь | Да; только сервер, соединение проектируется с одной стороны | |
| — S7-связь, в качестве клиента | Нет | |
| — S7-связь, в качестве сервера | Да | |
| — Равноудаленность | Да | |
| — Тактовая синхронизация | Нет | |
| — Синхронизация/замораживание (SYNC/FREEZE) | Да | |
| — Активация/деактивация подчиненного устройства DP | Да | |
| — Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP | 8 | |
| — Прямой обмен данными (поперечная связь) | Да | |
| — DPV1 | Да | |
| Адресная область | ||
| — Макс. число входов | 2 kbyte | |
| — Макс. число выходов | 2 kbyte | |
| Полезные данные на подчиненное устройство DP | ||
| — Макс. число входов | 244 byte | |
| — Макс. число выходов | 244 byte | |
| Тактовая синхронизация | ||
| Режим тактовой синхронизации (исполнение до синхронизации клеммы) | Нет | |
| Функции связи | ||
| Связь PG/OP | Да | |
| Маршрутизация наборов данных | Да; с ведущим модулем DP | |
| Глобальная система передачи данных | ||
| поддерживается | Да | |
| Макс. число GD-контуров | 8 | |
| Макс. число GD-пакетов | 8 | |
| Макс. число GD-пакетов, отправитель | 8 | |
| Макс. число GD-пакетов, получатель | 8 | |
| Макс. размер GD-пакетов | 22 byte | |
| Макс. размер GD-пакетов (из них согласованных) | 22 byte | |
| Базовая S7-связь | ||
| поддерживается | Да | |
| Макс. количество полезных данных на запрос | 76 byte | |
| Макс. количество полезных данных на запрос (из них согласованных) | 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера) | |
| S7-связь | ||
| поддерживается | Да | |
| в качестве сервера | Да | |
| в качестве клиента | Нет | |
| Макс. количество полезных данных на запрос | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| Макс. количество полезных данных на запрос (из них согласованных) | см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи) | |
| S5-совместимая связь | ||
| поддерживается | ||
| Стандартная связь (FMS) | ||
| поддерживается | ||
| Открытая связь IE | ||
| TCP/IP | ||
| — Макс. число соединений | ||
| — Макс. размер данных для типа соединения 01H | ||
| — Макс. размер данных для типа соединения 11H | ||
| — Несколько пассивных соединений на порт, поддерживается | ||
| ISO-on-TCP (RFC1006) | ||
| — Макс. число соединений | ||
| — Макс. размер данных | ||
| UDP | ||
| — Макс. число соединений | ||
| — Макс. размер данных | ||
| Интернет-сервер | ||
| поддерживается | ||
| Число HTTP-клиентов | ||
| определенные пользователем сайты | ||
| PROFINET CBA (при заданной загрузке линий связи) | ||
| Заданная величина загрузки линий связи ЦП | ||
| Число удаленных пользователей | ||
| Число функций ведущего/подчиненного устройства | ||
| Сумма всех подключений ведущего/подчиненного устройства | ||
| Макс. размер данных всех входящих подключений ведущего/подчиненного устройства | ||
| Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства | ||
| Число аппаратных соединений PROFIBUS | ||
| Макс. размер данных аппаратных соединений PROFIBUS | ||
| Макс. размер данных на подключение | ||
| Удаленные соединения с ацикличной передачей данных | ||
| — Частота сканирования: мин. интервал сканирования | ||
| — Число входящих соединений | ||
| — Число исходящих соединений | ||
| — Макс. размер данных всех входящих соединений | ||
| — Макс. размер данных всех исходящих соединений | ||
| — Макс. размер данных на подключение | ||
| Удаленные соединения с цикличной передачей данных | ||
| — Частота передачи данных: мин. интервал передачи данных | ||
| — Число входящих соединений | ||
| — Число исходящих соединений | ||
| — Макс. размер данных всех входящих соединений | ||
| — Макс. размер данных всех исходящих соединений | ||
| — Макс. размер данных на подключение | ||
| Переменные HMI по PROFINET (ациклично) | ||
| — Число запрашиваемых станций для переменных HMI (PN OPC/iMap) | ||
| — Актуализация переменных HMI | ||
| — Число переменных HMI | ||
| — Макс. размер данных всех переменных HMI | ||
| Функции PROFIBUS Proxy | ||
| — поддерживается | ||
| — Число подключенных устройств PROFIBUS | ||
| — Макс. размер данных на подключение | ||
| iPAR-серверы | ||
| поддерживается | ||
| Число соединений | ||
| общее | 12 | |
| применяется для PG-связи | 11 | |
| — резервируется для PG-связи | 1 | |
| — настраивается для PG-связи, мин. | 1 | |
| — настраивается для PG-связи, макс. | 11 | |
| применяется для OP-связи | 11 | |
| — резервируется для OP-связи | 1 | |
| — настраивается для OP-связи, мин. | 1 | |
| — настраивается для OP-связи, макс. | 11 | |
| применяется для базовой S7-связи | 10 | |
| — резервируется для базовой S7-связи | 0 | |
| — настраивается для S7-связи, мин. | 0 | |
| — настраивается для S7-связи, макс. | 10 | |
| применяется для S7-связи | ||
| — настраивается для S7-связи, макс. | ||
| макс. число экземпляров | ||
| применяется для маршрутизации | 4; в качестве исполнительного устройства только при активном интерфейсе, с IM 151-7 CPU в качестве ведущего устройства DP | |
| Функции оповещения S7 | ||
| Макс. число запрашиваемых станций для функций оповещения | 12; в зависимости от проектируемых соединений для связи устройства программирования/панели оператора и базовой связи S7 | |
| Сообщения диагностики процессов | Да; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ | |
| макс. число одновременно активных блоков Alarm-S | 300 | |
| Функции испытания и ввода в эксплуатацию | ||
| Блок состояния | Да; до 2 одновременно | |
| Одиночный шаг | Да | |
| Число контрольных точек | 4 | |
| Состояние/управление | ||
| Переменные состояние/управления | Да | |
| Переменные | входы, выходы, маркеры, блоки данных, таймеры, счетчики | |
| Макс. число переменных | 30 | |
| — из них переменных состояния, макс. | 30 | |
| — из них переменных управления, макс. | 14 | |
| Принудительное исполнение | ||
| Принудительное исполнение | Да | |
| Принудительное исполнение, переменные | Входы, выходы | |
| Макс. число переменных | 10 | |
| Диагностический буфер | ||
| есть | Да | |
| Макс. число элементов | 500 | |
| — настраивается | Нет | |
| — из них устойчивых к отказу сети | 100; Только последние 100 элементов являются остаточными | |
| Макс. число элементов, считываемых в режиме RUN | 499 | |
| — настраивается | Да; с 10 до 499 | |
| — предварительно задано | 10 | |
| Сервисные данные | ||
| считываемые | Да | |
| Аварийные сигналы/диагностика/информация о состоянии | ||
| Аварийные сигналы | Да | |
| Диагностические функции | Да | |
| Диагностический светодиодный индикатор | ||
| Работа шины PROFINET P1-LINK (зеленый) | ||
| Работа шины PROFINET P2-LINK (зеленый) | ||
| Работа шины PROFINET P3-LINK (зеленый) | ||
| Ошибка шины BF-PN (красный) | ||
| Информация о техобслуживании MT (желтый) | ||
| Суммарная ошибки SF (красный) | Да | |
| Контроль питания 24 В Вкл. (зеленый) | Да | |
| Гальваническая развязка | ||
| между напряжением нагрузки и остальными коммутационными компонентами | ||
| между напряжением питания и блоком электроники | ||
| между PROFINET DP и другими контурами тока | Да | |
| Допустимая разность потенциалов | ||
| между различными цепями | 75 В пост. тока/60 В перем. тока | |
| Изоляция | ||
| Изоляция, испытанная посредством | 500 В пост. тока | |
| Степень защиты и класс защиты | ||
| Степень защиты IP | IP20 | |
| Стандарты, допуски, сертификаты | ||
| Маркировка CE | ||
| cULus | ||
| RCM (ранее C-TICK) | ||
| Окружающие условия | ||
| Температура окружающей среды при эксплуатации | ||
| мин. | ||
| макс. | ||
| Расширенные условия окружающей среды | ||
| относительно температуры окружающей среды, давления воздуха, высоты установки | ||
| при холодном запуске, мин. | ||
| Относительная влажность воздуха | ||
| — при конденсации, испытания согласно IEC 60068-2-38, макс. | ||
| Устойчивость | ||
| — к биологически активным веществам/соответствие EN 60721-3-3 | ||
| — к химически активным веществам/соответствие EN 60721-3-3 | ||
| — к механически активным веществам/соответствие EN 60721-3-3 | ||
| Проектирование | ||
| Правила проектирования | макс. 63 периферийных модулей на станцию; ширина станции < 1 м или < 2 м; макс. 10 A на нагрузочную группу (модуль питания); включение ведущего модуля справа от интерфейсного модуля 151-7 CPU (X2-интерфейс) | |
| Программное обеспечение для проектирования | ||
| STEP 7 | ||
| STEP 7-Lite | Нет | |
| Программирование | ||
| Операционный резерв | см. систему команд | |
| Круглые скобки | 8 | |
| Организация программы | ||
| Системные функции (SFC) | см. систему команд | |
| Системные функциональные блоки (SFB) | см. систему команд | |
| Язык программирования | ||
| — KOP | Да | |
| — FUP | Да | |
| — AWL | Да | |
| — SCL | Да; опция | |
| — CFC | Да; опция | |
| — GRAPH | Да; опция | |
| — HiGraph® | Да; опция | |
| Библиотеки программ | ||
| — Диагностика процессов | ||
| — Программный регулятор | ||
| Защита ноу-хау | ||
| Защита программ пользователя/защита паролем | Да | |
| Кодирование блоков | Да; с S7-Block Privacy | |
| Контроль времени цикла | ||
| нижний предел | 1 ms | |
| верхний предел | 6 000 ms | |
| настраивается | Да | |
| предварительно задано | 150 ms | |
| Размеры | ||
| Ширина | 60 mm; Ведущий модуль DP: 35 мм | |
| Высота | 119,5 mm | |
| Глубина | 75 mm | |
| Массы | ||
| Масса, прибл. | 200 g; Ведущий модуль DP: прибл. 100 г | |
| последнее изменение: | 10.07.2016 | |
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2025. Все права защищены законодательством РФ.
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie.
Мы в соцсетях:
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
