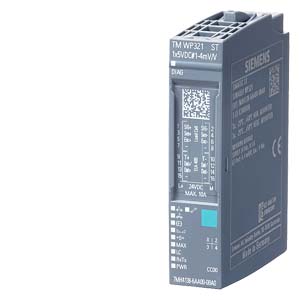

Siemens 7MH4138-6AA00-0BA0 контрольно-измерительные приборы

Name: Siemens 7MH4138-6AA00-0BA0 контрольно-измерительные приборы
Brand: Siemens
Price: 49495 RUB
Availability: InStock

SIWAREX WP321 ВЕСОВОЙ МОДУЛЬ (1КАНАЛ) ДЛЯ ТЕНЗОДАТЧИКОВ /ХАРАКТЕРИСТИКА (1-4 MV/V) ДЛЯ SIMATIC ET200SP, ДЛЯ BU-TYPE A0, ИНТЕРФЕЙС RS485- ДЛЯ SIWATOOL ИЛИ УДАЛЕННОГО ДИСПЛЕЯ

Купить 7MH41386AA000BA0 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 49495 руб.

Технические характеристики 7MH41386AA000BA0

SIMATIC ET 200SP, TM SIWAREX WP321 ST, single-channel weighing module for platform or hopper scales with analog load cells / strain gauges (full bridges), 1xRS485, 1xLC load cell interface (1-4mV/V), suitable for BU type A0, packing quantity: 1 unit, Detailed load cell diagnostics with digital junction box SIWAREX DB (7MH5001-0AD20 or 7MH5001-0AD01)

Общая информация

Обозначение типа продукта

TM SIWAREX WP321 ST

Функциональный стандарт HW

FS04

Версия микропрограммного обеспечения

V1.4.3

● Возможно обновление микропрограммного обеспечения

Да

Применяемые системные блоки

BU-тип A0

Цветовой код на табличке цветовой маркировки в зависимости от модуля

CC00

Функция продукта

● Данные для идентификации и техобслуживания

Да; I&M0 - I&M3

● Режим тактовой синхронизации

Нет

● Адаптация измерительного диапазона

Нет

Инженерное обеспечение с помощью

● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже

не ниже STEP 7 V14

● STEP 7 проектируемая/интегрированная среда, версия не ниже

Начиная с STEP 7 V5.4

● PROFIBUS, версия не ниже GSD/GSD-Revision

GSD, версия 5

● PROFINET, версия не ниже GSD/GSD-Revision

GSDML V2.34

Напряжение питания

Номинальное значение (пост. ток)

24 V

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

19,2 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от короткого замыкания

Да

● Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

100 mA

Питание датчика

Выходное напряжение (пост. ток)

4,85 V

Защита от короткого замыкания

Да

Мощность

Потребляемая мощность шины на задней стенке

70 mW

Рассеиваемая мощность

Нормальная рассеиваемая мощность

2 W

Адресная область

Адресное пространство на модуль

● Вводы

16 byte

● Выводы

16 byte

Конфигурация аппаратного обеспечения

Автоматическое кодирование

Да

● механический кодирующий элемент

Да

● Тип механического кодирующего элемента

Тип B

Датчики

Соединение сигнального датчика

● для тензорезистора (схемы полного моста) с 4-проводным подключением

Да

● для тензорезистора (схемы полного моста) с 6-проводным подключением

Да

● Мин. сопротивление схемы полного моста

40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA

● Макс. сопротивление схемы полного моста

4 100 Ω

Погрешности/точность

Погрешность нелинейности (относительно диапазона входных параметров) (+/-)

0,01 %

Граница погрешности согласно DIN 1319-1

0,05 %; отн. конечного значения диапазона измерения

Нулевая точка температурного коэффициента

≤ ±0,1 мкВ/K

Диапазон температурного коэффициента

≤ ±5 ppm/K

Диапазон температурного коэффициента, 4-проводное подключение (относительно конечного значения)

≤ ±5 ppm/K

Диапазон температурного коэффициента, 6-проводное подключение (относительно конечного значения)

≤ ±10 ppm/K

Интерфейсы

Число интерфейсов RS 485

1; дистанционный индикатор SIWATOOL V7, SIWAREX DB или SIEBERT

1. интерфейс

Физические параметры интерфейсов

● RS 485

Да; коммутируемая оконечная нагрузка 390 Ом, 220 Ом, 390 Ом

Физические параметры интерфейсов

RS 485

● Макс. скорости передачи данных

115,2 kbit/s

● Макс. длина провода

1 000 m; ≤ 115 кбит/с, экранированный кабель

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да; Диагностический сигнал

Возможность включения заменяющих значений

Нет

Аварийные сигналы

● Диагностический сигнал

Да; параметрируемое

● Аварийный сигнал процесса

Да; параметрируемое

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

● Суммарная ошибка

Да

Диагностический светодиодный индикатор

● Светодиод ERROR

Да; зеленые/красные светодиоды диагностики (DIAG)

● Контроль напряжения питания (PWR-LED)

Да; зеленый светодиод питания (PWR)

Встроенные функции

Счетчики

Нет

Весовая ячейка

● Неавтоматические весы

NSW

● допустимый входной сигнал для каждой эталонной величины, мин.

0,5 мкВ/d (d=e)

● Частота дискретизации

600 Hz

● Разрешение входного сигнала

±500.000 частей на мВ/В

● Синфазное напряжение, мин.

0,25 V

● Макс. синфазное напряжение

4,75 V

● Входное сопротивление сигнального кабеля, типичное

4 MΩ

● Входное сопротивление сенсорного кабеля, типичное

2 MΩ

● Макс. длина провода

500 m; при использовании кабеля SIWAREX 7MH4702-8AG

Функции измерения

Диапазон измерений

— От -1 мВ/В до +1 мВ/В

Да; соответствует разрешающей способности ±500.000 частей

— От -2 мВ/В до +2 мВ/В

Да; соответствует разрешающей способности ±1.000.000 частей

— От -4 мВ/В до +4 мВ/В

Да; соответствует разрешающей способности ±2.000.000 частей

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Стандарты, допуски, сертификаты

применяется для функций обеспечения безопасности

Нет

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

43,15 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

5,1 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

38 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

0,05 kg

Окружающие условия

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-25 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

-25 °C

● вертикальный настенный монтаж, макс.

50 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

5 000 m; более 2 000 м над уровнем моря, снижение окружающей температуры составляет 1 °C на 100 м

● Температура окружающей среды-давление воздуха-высота установки

1.080 ... 795 гПа (-1.000 ... 5.000 м над уровнем моря)

Децентрализованный режим работы

на SIMATIC S7-300

Да

на SIMATIC S7-400

Да

на SIMATIC S7-1200

Да

на SIMATIC S7-1500

Да

на ведущем устройстве Standard PROFIBUS

Да

на контроллере Standard PROFINET

Да

Размеры

Ширина

15 mm

Высота

73 mm

Глубина

58 mm

Массы

Масса, прибл.

30 g

Классификации

	Версия	Классификация
eClass	14	27-24-26-05
eClass	12	27-24-26-05
eClass	9.1	27-24-26-05
eClass	9	27-24-26-05
eClass	8	27-24-26-05
eClass	7.1	27-24-26-05
eClass	6	27-24-26-05
ETIM	10	EC001601
ETIM	9	EC001601
ETIM	8	EC001601
ETIM	7	EC001601
