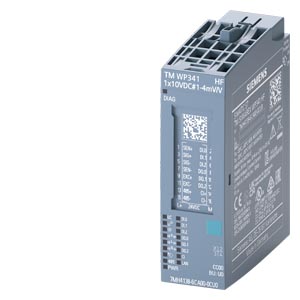

SIMATIC ET 200SP, TM SIWAREX WP341 HF, одноканальный весовой модуль для конвейерных весов и расходомеров сыпучих материалов с аналоговыми тензодатчиками, 3xDI, 3xDQ, 1xRS485, 1xEthernet, 1xLC интерфейс тензодатчика (1-4 мВ/В), подходит для BU типа U0, количество в упаковке: 1 шт
|
|
SIMATIC ET 200SP, TM SIWAREX WP341 HF, single-channel weighing module for conveyor belt scales and solids flowmeters with analog load cells / strain gauges (full bridges), 3xDI, 3xDQ, 1xRS485, 1xEthernet, 1xLC load cell interface (1-4mV/V), suitable for BU type U0, packing quantity: 1 unit, Detailed load cell diagnostics with digital junction box SIWAREX DB (7MH5001-0AD20 or 7MH5001-0AD01) | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | TM SIWAREX WP341 HF | |||||||||||||||||||||||||||||||||||||
| Функциональный стандарт HW | 1 | |||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V1.0 | |||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||
| Применяемые системные блоки | Базовый блок, тип U0 | |||||||||||||||||||||||||||||||||||||
| Цветовой код на табличке цветовой маркировки в зависимости от модуля | CC00 | |||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Нет | |||||||||||||||||||||||||||||||||||||
| ● Адаптация измерительного диапазона | Да; ±0 ... 4 мВ/В | |||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | V16 | |||||||||||||||||||||||||||||||||||||
| ● STEP 7 проектируемая/интегрированная среда, версия не ниже | - / - | |||||||||||||||||||||||||||||||||||||
| ● PROFIBUS, версия не ниже GSD/GSD-Revision | GSD не ниже версии 5 | |||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | GSDML V2.34 | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 140 mA; Без DQ | |||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 94,5 mW | |||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 1,7 W | |||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||
| ● Вводы | 32 byte | |||||||||||||||||||||||||||||||||||||
| ● Выводы | 32 byte | |||||||||||||||||||||||||||||||||||||
| Конфигурация аппаратного обеспечения | ||||||||||||||||||||||||||||||||||||||
| Автоматическое кодирование | Да | |||||||||||||||||||||||||||||||||||||
| ● механический кодирующий элемент | Да | |||||||||||||||||||||||||||||||||||||
| ● Тип механического кодирующего элемента | Тип B | |||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||
| Число входов | 3 | |||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид входного напряжения | 24 В пост. тока | |||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | < 5 В пост. тока | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | от +11 до +30 В | |||||||||||||||||||||||||||||||||||||
| ● Мин. допустимое напряжение на входе | -30 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. допустимое напряжение на входе | 30 V | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| ● для сигнала "1", тип. | 1,6 mA | |||||||||||||||||||||||||||||||||||||
| Задержка на входе (при номинальном значении входного напряжения) | ||||||||||||||||||||||||||||||||||||||
| для технологических функций | ||||||||||||||||||||||||||||||||||||||
| — параметрируемое | Да | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 500 m | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 150 m | |||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||
| Вид выходов | 3 | |||||||||||||||||||||||||||||||||||||
| с втекающим током | Да | |||||||||||||||||||||||||||||||||||||
| Цифровые выходы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| Функции цифровых выходов, параметрируемые | ||||||||||||||||||||||||||||||||||||||
| ● свободно используемый цифровой выход | Да | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A | |||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид выходного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", тип. | 20 µs | |||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", тип. | 30 µs | |||||||||||||||||||||||||||||||||||||
| Параллельное подключение двух выходов | ||||||||||||||||||||||||||||||||||||||
| ● для повышения мощности | Нет | |||||||||||||||||||||||||||||||||||||
| Частота коммутации | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 500 Hz | |||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на канал | 0,5 A; если суммарный ток всех выходов составляет ≥ 0,6 А, допустимая окружающая температура снижается на 1 °C на каждые 100 мА | |||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 1,5 A; Учитывать снижение номинальных значений | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 500 m | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 150 m | |||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 4-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 6-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● Мин. сопротивление схемы полного моста | 56 Ω; при использовании SIWAREX IS: 87 Ом при 7MH4710-5BA; 180 Ом при использовании 7MH4710-5CA | |||||||||||||||||||||||||||||||||||||
| ● Макс. сопротивление схемы полного моста | 4 100 Ω | |||||||||||||||||||||||||||||||||||||
| Погрешности/точность | ||||||||||||||||||||||||||||||||||||||
| Погрешность нелинейности (относительно диапазона входных параметров) (+/-) | 0,001 % | |||||||||||||||||||||||||||||||||||||
| Граница погрешности согласно DIN 1319-1 | 0,002 %; отн. конечного значения диапазона измерения | |||||||||||||||||||||||||||||||||||||
| Класс точности | III | |||||||||||||||||||||||||||||||||||||
| Нулевая точка температурного коэффициента | ≤ ±0,015 мкВ/K | |||||||||||||||||||||||||||||||||||||
| Диапазон температурного коэффициента | ≤ ±5 ppm/K | |||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 1; SIWAREX DB | |||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да; Встроенное оконечное сопротивление на 390 Ом/220 Ом/390 Ом | |||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; 10/100 Мбит/с | |||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||
| ● IP-протокол | Да; IPv4 | |||||||||||||||||||||||||||||||||||||
| ● Интернет-сервер | Да | |||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| RJ 45 (Ethernet) | ||||||||||||||||||||||||||||||||||||||
| ● Автоматическое определение | Да | |||||||||||||||||||||||||||||||||||||
| ● Автоматическая коммутация | Да | |||||||||||||||||||||||||||||||||||||
| RS 485 | ||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 115,2 kbit/s | |||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 1 000 m; ≤ 115 кбит/с, экранированный кабель | |||||||||||||||||||||||||||||||||||||
| Протоколы | ||||||||||||||||||||||||||||||||||||||
| Интернет-сервер | ||||||||||||||||||||||||||||||||||||||
| ● HTTP | Да | |||||||||||||||||||||||||||||||||||||
| ● HTTPS | Да | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да; Диагностический сигнал | |||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Нет | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да | |||||||||||||||||||||||||||||||||||||
| ● Суммарная ошибка | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; зеленые/красные светодиоды диагностики (DIAG) | |||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленый светодиод питания (PWR) | |||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||
| Счетчики | Да | |||||||||||||||||||||||||||||||||||||
| ● Число счетчиков | 1 | |||||||||||||||||||||||||||||||||||||
| ● Макс. частота счетчика | 8 kHz | |||||||||||||||||||||||||||||||||||||
| Весовая ячейка | ||||||||||||||||||||||||||||||||||||||
| ● допустимый входной сигнал для каждой эталонной величины, мин. | 0,4 мкВ/e | |||||||||||||||||||||||||||||||||||||
| ● Частота дискретизации | 1 024 Hz | |||||||||||||||||||||||||||||||||||||
| ● Разрешение входного сигнала | ±20 000 000 частей при 0 ... 4 мВ/В | |||||||||||||||||||||||||||||||||||||
| ● Синфазное напряжение, мин. | 2,8 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 7,7 V | |||||||||||||||||||||||||||||||||||||
| ● Входное сопротивление сигнального кабеля, типичное | 8 MΩ | |||||||||||||||||||||||||||||||||||||
| ● Входное сопротивление сенсорного кабеля, типичное | 300 MΩ | |||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 500 m; при использовании кабеля SIWAREX 7MH4702-8AG | |||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||
| — От -1 мВ/В до +1 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -2 мВ/В до +2 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -4 мВ/В до +4 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||
| применяется для функций обеспечения безопасности | Нет | |||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 56,33 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 9,8 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 46,5 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | 0,03 kg | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -30 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 50 °C | |||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||
| ● Высота места установки над уровнем моря, макс. | 5 000 m; более 2 000 м над уровнем моря, снижение окружающей температуры составляет 1 °C на 100 м | |||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | 1 080 ... 533 гПа (-1 000 ... 5 000 м над уровнем моря) | |||||||||||||||||||||||||||||||||||||
| Децентрализованный режим работы | ||||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-300 | Да | |||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-400 | Да | |||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1200 | Да | |||||||||||||||||||||||||||||||||||||
| на SIMATIC S7-1500 | Да | |||||||||||||||||||||||||||||||||||||
| на ведущем устройстве Standard PROFIBUS | Да | |||||||||||||||||||||||||||||||||||||
| на контроллере Standard PROFINET | Да | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина | 20 mm | |||||||||||||||||||||||||||||||||||||
| Высота | 57 mm | |||||||||||||||||||||||||||||||||||||
| Глубина | 72 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 50 g | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 01.02.2026 | |||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
