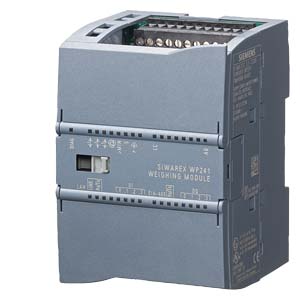

SIWAREX WP241 ELECTRONIC ДЛЯ CONNECTING ONE BELT SCALE ДЛЯ S7-1200, RS485 AND ETHERNET- INTERFACE, ONBOARD I/O: 4 DI / 4 DO, 1 AO (0/4...20MA) UL-CERTIFICATE (FM AND LEGAL-ДЛЯ-TRADE) IN PREPARATION DIRECT MODBUS CONNECTION TO SIMATIC HMI BASIC PANELS IN PREPARATION KCC CERTIFICATE IN PREPARATION
|
|
SIWAREX WP241 электронный блок для ленточных весов (1-канальный) для подключения весовых ячеек / полных тензометрических мостов (1-4 мВ/В) для SIMATIC S7-1200 или автономный, интерфейсы RS485 и Ethernet, встроенные входы/выходы: 4 DI / 4 DO, 1 AO (0/4...20 мА) | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | SIWAREX WP241 | |||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | ||||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||
| Монтаж на шины | Да; Стандартная монтажная шина | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| ● Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||
| Входной ток | ||||||||||||||||||||||||||||||||||||||
| Макс. потребление тока | 200 mA | |||||||||||||||||||||||||||||||||||||
| из шины на задней стойке 5 В пост. тока, тип. | 3 mA | |||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 4,5 W | |||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||
| Число входов | 4 | |||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| Входное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид входного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "0" | 5 В пост. тока при 1 мА | |||||||||||||||||||||||||||||||||||||
| ● для сигнала "1" | 15 В пост. тока при 2,5 мА | |||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||
| Вид выходов | 4 | |||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A | |||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид выходного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 25 µs | |||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", макс. | 150 µs | |||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на канал | 0,5 A | |||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 4 A | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 500 m | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 150 m | |||||||||||||||||||||||||||||||||||||
| Аналоговые выводы | ||||||||||||||||||||||||||||||||||||||
| Число аналоговых выходов | 1 | |||||||||||||||||||||||||||||||||||||
| Диапазоны выходных параметров, ток | ||||||||||||||||||||||||||||||||||||||
| ● от 0 до 20 мА | Да | |||||||||||||||||||||||||||||||||||||
| ● от 4 мА до 20 мA | Да | |||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки (в номинальном диапазоне выхода) | ||||||||||||||||||||||||||||||||||||||
| ● при выходных токах, макс. | 600 Ω | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 100 m | |||||||||||||||||||||||||||||||||||||
| Формирование аналоговой величины для выходов | ||||||||||||||||||||||||||||||||||||||
| Время интегрирования и преобразования/разрешение на канал | ||||||||||||||||||||||||||||||||||||||
| ● Макс. разрешение с диапазоном перегрузки (бит со знаком) | 16 bit | |||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 4-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 6-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● Мин. сопротивление схемы полного моста | 40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA | |||||||||||||||||||||||||||||||||||||
| ● Макс. сопротивление схемы полного моста | 4 100 Ω | |||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 1; дистанционный индикатор SIWATOOL V7, SIWAREX DB или SIEBERT | |||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да | |||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да | |||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| RS 485 | ||||||||||||||||||||||||||||||||||||||
| ● Макс. скорости передачи данных | 115,2 bit/s | |||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 1 000 m; ≤ 115 кбит/с, экранированный кабель | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||
| Диагностическая функция | Да; Диагностический сигнал | |||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Да | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да; параметрируемое | |||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да | |||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||
| ● диагн. светодиод | Да | |||||||||||||||||||||||||||||||||||||
| ● для индикации состояния входов | Да | |||||||||||||||||||||||||||||||||||||
| ● для индикации состояния выходов | Да | |||||||||||||||||||||||||||||||||||||
| ● для обслуживания | Да | |||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||
| Счетчики | Да | |||||||||||||||||||||||||||||||||||||
| Весовая ячейка | ||||||||||||||||||||||||||||||||||||||
| ● Автоматические весы | BW | |||||||||||||||||||||||||||||||||||||
| ● Частота дискретизации | 100 Hz | |||||||||||||||||||||||||||||||||||||
| ● Разрешение входного сигнала | ±1.000.000 частей на мВ/В | |||||||||||||||||||||||||||||||||||||
| ● Синфазное напряжение, мин. | 0 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 5 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 500 m; при использовании кабеля SIWAREX 7MH4702-8AG | |||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||
| — От -1 мВ/В до +1 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -2 мВ/В до +2 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -4 мВ/В до +4 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых вводов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка цифровых выводов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка аналоговых выводов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами и напряжением питания блока электроники | Да | |||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да; Маркировка CE/декларация о соответствии стандартам ЕС | |||||||||||||||||||||||||||||||||||||
| cULus | Да; UL 508 (Industrial Control Equipment), CSA C22.2 No. 142 (Process Control Equipment) | |||||||||||||||||||||||||||||||||||||
| Допуск FM | Да | |||||||||||||||||||||||||||||||||||||
| RCM (ранее C-TICK) | Да | |||||||||||||||||||||||||||||||||||||
| Допуск КС | Да | |||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 174,83 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 32,12 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 140,99 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | 1,72 kg | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| Свободное падение | ||||||||||||||||||||||||||||||||||||||
| ● Макс. высота свободного падения | 1 m; пять раз, в упаковке к отправке | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | -10 °C | |||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | -10 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при хранении/транспортировке | ||||||||||||||||||||||||||||||||||||||
| ● мин. | -40 °C | |||||||||||||||||||||||||||||||||||||
| ● макс. | 70 °C | |||||||||||||||||||||||||||||||||||||
| Давление воздуха согласно IEC 60068-2-13 | ||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация. мин. | 795 hPa | |||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||
| ● Хранение/транспортировка, мин. | 660 hPa | |||||||||||||||||||||||||||||||||||||
| ● Хранение/транспортировка, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||
| Высота при эксплуатации относительно уровня моря | ||||||||||||||||||||||||||||||||||||||
| ● Температура окружающей среды-давление воздуха-высота установки | 1.080 ... 795 гПа (-1.000 ... 5.000 м над уровнем моря) | |||||||||||||||||||||||||||||||||||||
| Колебания | ||||||||||||||||||||||||||||||||||||||
| ● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 | 5 ... 8,4 Гц / 3,5 мм, 8,4 ... 150 Гц / 1 г; при настенном монтаже: 9 ... 29 Гц / 1,5 мм, 29 ... 200 Гц / 5 г | |||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, испытания согласно IEC 60068-2-6 | Да | |||||||||||||||||||||||||||||||||||||
| Испытание на ударную нагрузку | ||||||||||||||||||||||||||||||||||||||
| ● испытания согласно IEC 60068-2-27 | Да; 150 м/с², 11 мс | |||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | Пластиковый | |||||||||||||||||||||||||||||||||||||
| ● Пластиковый | Да | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина | 70 mm | |||||||||||||||||||||||||||||||||||||
| Высота | 100 mm | |||||||||||||||||||||||||||||||||||||
| Глубина | 75 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 280 g | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 25.03.2026 | |||||||||||||||||||||||||||||||||||||
Все самое свежее о семинарах, обучениях, web-тренингах и новостях из мира АСУТП
Не допускается полное или частичное копирование материалов данного сайта без письменного разрешения владельца. Данный сайт использует технологию cookie. Оставаясь на сайте Вы подтверждаете свое согласие с использованием cookie. Правовая информация: Согласие пользователя на обработку персональных данных, Политика конфиденциальности и обработки персональных данных. На сайте указаны розничные цены без НДС. Для получения скидки обращайтесь в отдел продаж.
© ПРОМЭНЕРГО АВТОМАТИКА, 2001—2026. Все права защищены законодательством РФ.
Адрес офиса: Москва, ул. Скотопрогонная, д. 27/26, строение 1
{{ quickBuyNote }}
