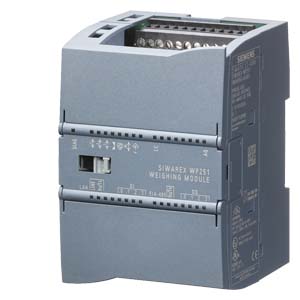

Siemens 7MH4960-6AA01 контрольно-измерительные приборы

Name: Siemens 7MH4960-6AA01 контрольно-измерительные приборы
Brand: Siemens
Price: 93901 RUB
Availability: InStock

Весовой модуль SIWAREX WP251 для использования с тензометрическими датчиками веса (1-4 mV/V), 1 канал, для встраивания в SIMATIC S7-1200 или независимо, интерфейс RS485 и Ethernet, вх/выходы I/O: 4 DI / 4 DO, 1 AO (0/4…20mA), внимание: поверка и калибровка в соответствии с местным законодательством

Купить 7MH49606AA01 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 93901 руб.

Технические характеристики 7MH49606AA01

SIWAREX WP251, калибруемый весовой электронный блок для процессов дозировки и фасовки (1-канальный) для подключения весовых ячеек / полных тензометрических мостов (1-4 мВ/В) для SIMATIC S7-1200 или автономный, интерфейсы RS485 и Ethernet, встроенные входы/выходы: 4 DI / 4 DO, 1 AO (0/4...20 мА), внимание: при процессах, требующих обязательной калибровки, следует соблюдать предписания страны назначения!

Общая информация

Обозначение типа продукта

SIWAREX WP251

Версия микропрограммного обеспечения

● Возможно обновление микропрограммного обеспечения

Да

Вид конструкции/монтаж

Монтаж на шины

Да; Стандартная монтажная шина

Напряжение питания

Номинальное значение (пост. ток)

24 V

Допустимый диапазон, нижний предел (пост. ток)

19,2 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Напряжение нагрузки L+

● Номинальное значение (пост. ток)

24 V

● Допустимый диапазон, нижний предел (пост. ток)

19,2 V

● Допустимый диапазон, верхний предел (пост. ток)

28,8 V

● Защита от короткого замыкания

Да

● Защита от перепутывания полярности

Да

Входной ток

Макс. потребление тока

200 mA

из шины на задней стойке 5 В пост. тока, тип.

3 mA

Рассеиваемая мощность

Нормальная рассеиваемая мощность

4,5 W

Цифровые входы

Число входов

Цифровые входы параметрируемые

Да

Входное напряжение

● Вид входного напряжения

● Номинальное значение (пост. ток)

24 V

● для сигнала "0"

5 В пост. тока при 1 мА

● для сигнала "1"

15 В пост. тока при 2,5 мА

Цифровые выводы

Вид выходов

Защита от короткого замыкания

Да

Коммутационная способность выходов

● при омической нагрузке, макс.

0,5 A

Выходное напряжение

● Вид выходного напряжения

● Номинальное значение (пост. ток)

24 V

Задержка на выходе при омической нагрузке

● с "0" на "1", макс.

25 µs

● с "1" на "0", макс.

150 µs

Суммарный ток выходов

● Макс. ток на канал

0,5 A

● Макс. ток на модуль

4 A

Длина провода

● экранированные, макс.

500 m

● неэкранированные, макс.

150 m

Аналоговые выводы

Число аналоговых выходов

Диапазоны выходных параметров, ток

● от 0 до 20 мА

Да

● от 4 мА до 20 мA

Да

Сопротивление нагрузки (в номинальном диапазоне выхода)

● при выходных токах, макс.

600 Ω

Длина провода

● экранированные, макс.

100 m

Формирование аналоговой величины для выходов

Время интегрирования и преобразования/разрешение на канал

● Макс. разрешение с диапазоном перегрузки (бит со знаком)

16 bit

Датчики

Соединение сигнального датчика

● для тензорезистора (схемы полного моста) с 4-проводным подключением

Да

● для тензорезистора (схемы полного моста) с 6-проводным подключением

Да

● Мин. сопротивление схемы полного моста

40 Ω; при использовании SIWAREX IS: 50 Ом при 7MH4710-5BA; 105 Ом при использовании 7MH4710-5CA

● Макс. сопротивление схемы полного моста

4 100 Ω

Интерфейсы

Число интерфейсов RS 485

1; дистанционный индикатор SIWATOOL V7, SIWAREX DB или SIEBERT

1. интерфейс

Физические параметры интерфейсов

● RS 485

Да

2. интерфейс

Физические параметры интерфейсов

● RJ 45 (Ethernet)

Да

● Число портов

Физические параметры интерфейсов

RS 485

● Макс. скорости передачи данных

115,2 bit/s

● Макс. длина провода

1 000 m; ≤ 115 кбит/с, экранированный кабель

Аварийные сигналы/диагностика/информация о состоянии

Диагностическая функция

Да; Диагностический сигнал

Возможность включения заменяющих значений

Да

Аварийные сигналы

● Диагностический сигнал

Да; параметрируемое

● Аварийный сигнал процесса

Да; параметрируемое

Диагностика

● Контроль напряжения питания

Да

● Обрыв провода

Да

● Короткое замыкание

Да

Диагностический светодиодный индикатор

● диагн. светодиод

Да

● для индикации состояния входов

Да

● для индикации состояния выходов

Да

● для обслуживания

Да

Встроенные функции

Счетчики

Нет

Весовая ячейка

● Автоматические весы

SWA/GFI; SWE/ACI; SKW/CWI; SWT/DTI

● Частота дискретизации

100 Hz

● Разрешение входного сигнала

±1.000.000 частей на мВ/В

● Синфазное напряжение, мин.

0 V

● Макс. синфазное напряжение

5 V

● Макс. длина провода

500 m; при использовании кабеля SIWAREX 7MH4702-8AG

Функции измерения

Диапазон измерений

— От -1 мВ/В до +1 мВ/В

Да

— От -2 мВ/В до +2 мВ/В

Да

— От -4 мВ/В до +4 мВ/В

Да

Гальваническая развязка

Гальваническая развязка цифровых вводов

● между каналами и шиной на задней стенке

Да

Гальваническая развязка цифровых выводов

● между каналами и шиной на задней стенке

Да

Гальваническая развязка аналоговых выводов

● между каналами и напряжением питания блока электроники

Да

Изоляция

Изоляция, испытанная посредством

707 В пост. тока (типовое испытание)

Степень защиты и класс защиты

Степень защиты IP

IP20

Стандарты, допуски, сертификаты

Маркировка CE

Да; Маркировка CE/декларация о соответствии стандартам ЕС

cULus

Да; UL 508 (Industrial Control Equipment), CSA C22.2 No. 142 (Process Control Equipment)

Допуск FM

Да

RCM (ранее C-TICK)

Да

Допуск КС

Да

Воздействие на окружающую среду

● экологическая декларация изделия

Да

Потенциал парникового эффекта

— потенциал парникового эффекта (общий) [экв. CO2]

174,83 kg

— потенциал парникового эффекта (в процессе производства) [экв. CO2]

32,12 kg

— потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2]

140,99 kg

— потенциал парникового эффекта (по завершении срока службы) [экв. CO2]

1,72 kg

Окружающие условия

Свободное падение

● Макс. высота свободного падения

1 m; пять раз, в упаковке к отправке

Температура окружающей среды при эксплуатации

● горизонтальный настенный монтаж, мин.

-10 °C

● горизонтальный настенный монтаж, макс.

40 °C

● вертикальный настенный монтаж, мин.

-10 °C

● вертикальный настенный монтаж, макс.

60 °C

Температура окружающей среды при хранении/транспортировке

● мин.

-40 °C

● макс.

70 °C

Давление воздуха согласно IEC 60068-2-13

● Эксплуатация. мин.

795 hPa

● Эксплуатация, макс.

1 080 hPa

● Хранение/транспортировка, мин.

660 hPa

● Хранение/транспортировка, макс.

1 080 hPa

Высота при эксплуатации относительно уровня моря

● Температура окружающей среды-давление воздуха-высота установки

1.080 ... 795 гПа (-1.000 ... 5.000 м над уровнем моря)

Колебания

● Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6

5 ... 8,4 Гц / 3,5 мм, 8,4 ... 150 Гц / 1 г; при настенном монтаже: 9 ... 29 Гц / 1,5 мм, 29 ... 200 Гц / 5 г

● Эксплуатация, испытания согласно IEC 60068-2-6

Да

Испытание на ударную нагрузку

● испытания согласно IEC 60068-2-27

Да; 150 м/с², 11 мс

Механические свойства/материалы

Материал корпуса (спереди)

Пластиковый

● Пластиковый

Да

Размеры

Ширина

70 mm

Высота

100 mm

Глубина

75 mm

Массы

Масса, прибл.

280 g

Классификации

	Версия	Классификация
eClass	14	27-24-22-05
eClass	12	27-24-22-05
eClass	9.1	27-24-22-05
eClass	9	27-24-22-05
eClass	8	27-24-22-05
eClass	7.1	27-24-22-05
eClass	6	27-24-22-05
ETIM	10	EC001422
ETIM	9	EC001422
ETIM	8	EC001422
ETIM	7	EC001422
