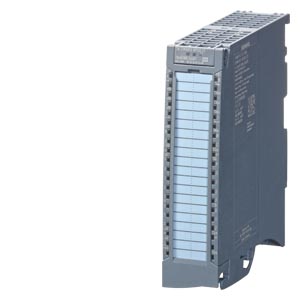

Весовой модуль SIWAREX WP522 для использования с тензометрическими датчиками веса (1-4 mV/V), 2 канала, для встраивания в SIMATIC S7-1500 или независимо, интерфейс RS485 и Ethernet, вх/выходы на канал I/O: DI 3 X 24V DC / DQ 4 X 24V DC.
|
|
SIWAREX WP522 ST весовой электронный блок (2-канальный) для подключения весовых ячеек/ полных тензометрических мостов (1-4 мВ/В) для SIMATIC S7-1500, (RS485- и Ethernet- интерфейсы, встроенные входы/выходы на канал: DI 3 X 24 В DC / DQ 4 X 24 В DC | |||||||||||||||||||||||||||||||||||||
| Общая информация | ||||||||||||||||||||||||||||||||||||||
| Обозначение типа продукта | TM SIWAREX WP522 ST | |||||||||||||||||||||||||||||||||||||
| Версия микропрограммного обеспечения | V1.0.0 | |||||||||||||||||||||||||||||||||||||
| ● Возможно обновление микропрограммного обеспечения | Да | |||||||||||||||||||||||||||||||||||||
| Функция продукта | ||||||||||||||||||||||||||||||||||||||
| ● Данные для идентификации и техобслуживания | Да; I&M0 - I&M3 | |||||||||||||||||||||||||||||||||||||
| ● Режим тактовой синхронизации | Да | |||||||||||||||||||||||||||||||||||||
| Инженерное обеспечение с помощью | ||||||||||||||||||||||||||||||||||||||
| ● STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже | не ниже STEP 7 V14 | |||||||||||||||||||||||||||||||||||||
| ● PROFIBUS, версия не ниже GSD/GSD-Revision | GSD, версия 5 | |||||||||||||||||||||||||||||||||||||
| ● PROFINET, версия не ниже GSD/GSD-Revision | GSDML | |||||||||||||||||||||||||||||||||||||
| Вид конструкции/монтаж | ||||||||||||||||||||||||||||||||||||||
| Монтаж на шины | Да; Профильная шина S7-1500 | |||||||||||||||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| Напряжение нагрузки L+ | ||||||||||||||||||||||||||||||||||||||
| ● Номинальное значение (пост. ток) | 24 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, нижний предел (пост. ток) | 19,2 V | |||||||||||||||||||||||||||||||||||||
| ● Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | |||||||||||||||||||||||||||||||||||||
| ● Защита от перепутывания полярности | Да | |||||||||||||||||||||||||||||||||||||
| Мощность | ||||||||||||||||||||||||||||||||||||||
| Потребляемая мощность шины на задней стенке | 0,55 W | |||||||||||||||||||||||||||||||||||||
| Рассеиваемая мощность | ||||||||||||||||||||||||||||||||||||||
| Нормальная рассеиваемая мощность | 3,9 W | |||||||||||||||||||||||||||||||||||||
| Адресная область | ||||||||||||||||||||||||||||||||||||||
| Адресное пространство на модуль | ||||||||||||||||||||||||||||||||||||||
| ● Вводы | 64 byte | |||||||||||||||||||||||||||||||||||||
| ● Выводы | 64 byte | |||||||||||||||||||||||||||||||||||||
| Цифровые входы | ||||||||||||||||||||||||||||||||||||||
| Число входов | 6; 3 на канал | |||||||||||||||||||||||||||||||||||||
| Цифровые входы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| Входная характеристика по IEC 61131, тип 3 | Да | |||||||||||||||||||||||||||||||||||||
| Цифровые выводы | ||||||||||||||||||||||||||||||||||||||
| Вид выходов | 8; 4 на канал | |||||||||||||||||||||||||||||||||||||
| Цифровые выходы параметрируемые | Да | |||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | Да | |||||||||||||||||||||||||||||||||||||
| Функции цифровых выходов, параметрируемые | ||||||||||||||||||||||||||||||||||||||
| ● Переключение при сравнительных значениях | Да | |||||||||||||||||||||||||||||||||||||
| ● свободно используемый цифровой выход | Да | |||||||||||||||||||||||||||||||||||||
| Коммутационная способность выходов | ||||||||||||||||||||||||||||||||||||||
| ● при омической нагрузке, макс. | 0,5 A; на цифровой выход | |||||||||||||||||||||||||||||||||||||
| Выходное напряжение | ||||||||||||||||||||||||||||||||||||||
| ● Вид выходного напряжения | DC | |||||||||||||||||||||||||||||||||||||
| Задержка на выходе при омической нагрузке | ||||||||||||||||||||||||||||||||||||||
| ● с "0" на "1", макс. | 65 µs | |||||||||||||||||||||||||||||||||||||
| ● с "1" на "0", макс. | 110 µs | |||||||||||||||||||||||||||||||||||||
| Суммарный ток выходов | ||||||||||||||||||||||||||||||||||||||
| ● Макс. ток на модуль | 8 A | |||||||||||||||||||||||||||||||||||||
| Длина провода | ||||||||||||||||||||||||||||||||||||||
| ● экранированные, макс. | 500 m | |||||||||||||||||||||||||||||||||||||
| ● неэкранированные, макс. | 150 m | |||||||||||||||||||||||||||||||||||||
| Датчики | ||||||||||||||||||||||||||||||||||||||
| Соединение сигнального датчика | ||||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 4-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● для тензорезистора (схемы полного моста) с 6-проводным подключением | Да | |||||||||||||||||||||||||||||||||||||
| ● Мин. сопротивление схемы полного моста | 40 Ω | |||||||||||||||||||||||||||||||||||||
| ● Макс. сопротивление схемы полного моста | 4 100 Ω | |||||||||||||||||||||||||||||||||||||
| Интерфейсы | ||||||||||||||||||||||||||||||||||||||
| Число интерфейсов RS 485 | 1 | |||||||||||||||||||||||||||||||||||||
| 1. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RS 485 | Да | |||||||||||||||||||||||||||||||||||||
| 2. интерфейс | ||||||||||||||||||||||||||||||||||||||
| Физические параметры интерфейсов | ||||||||||||||||||||||||||||||||||||||
| ● RJ 45 (Ethernet) | Да; 10/100 Мбит/с | |||||||||||||||||||||||||||||||||||||
| ● Число портов | 1 | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы/диагностика/информация о состоянии | ||||||||||||||||||||||||||||||||||||||
| Возможность включения заменяющих значений | Да | |||||||||||||||||||||||||||||||||||||
| Аварийные сигналы | ||||||||||||||||||||||||||||||||||||||
| ● Диагностический сигнал | Да | |||||||||||||||||||||||||||||||||||||
| ● Аварийный сигнал процесса | Да | |||||||||||||||||||||||||||||||||||||
| Диагностика | ||||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания | Да | |||||||||||||||||||||||||||||||||||||
| ● Обрыв провода | Да | |||||||||||||||||||||||||||||||||||||
| ● Короткое замыкание | Да | |||||||||||||||||||||||||||||||||||||
| Диагностический светодиодный индикатор | ||||||||||||||||||||||||||||||||||||||
| ● Светодиод RUN | Да | |||||||||||||||||||||||||||||||||||||
| ● Светодиод ERROR | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||
| ● Светодиод MAINT | Да; желтые светодиоды | |||||||||||||||||||||||||||||||||||||
| ● Контроль напряжения питания (PWR-LED) | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||
| ● Индикатор состояния канала | Да; зеленые светодиоды | |||||||||||||||||||||||||||||||||||||
| ● для диагностики канала | Да; красный светодиод | |||||||||||||||||||||||||||||||||||||
| Встроенные функции | ||||||||||||||||||||||||||||||||||||||
| Счетчики | Нет | |||||||||||||||||||||||||||||||||||||
| Fast Mode (ускоренный режим) | Нет | |||||||||||||||||||||||||||||||||||||
| Весовая ячейка | ||||||||||||||||||||||||||||||||||||||
| ● Неавтоматические весы | NSW | |||||||||||||||||||||||||||||||||||||
| ● Частота дискретизации | 100 Hz | |||||||||||||||||||||||||||||||||||||
| ● Разрешение входного сигнала | ±1.000.000 частей на мВ/В | |||||||||||||||||||||||||||||||||||||
| ● Синфазное напряжение, мин. | 0,25 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. синфазное напряжение | 4,75 V | |||||||||||||||||||||||||||||||||||||
| ● Макс. длина провода | 800 m; при использовании кабеля SIWAREX 7MH4702-8AG | |||||||||||||||||||||||||||||||||||||
| Функции измерения | ||||||||||||||||||||||||||||||||||||||
| Диапазон измерений | ||||||||||||||||||||||||||||||||||||||
| — От -1 мВ/В до +1 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -2 мВ/В до +2 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| — От -4 мВ/В до +4 мВ/В | Да | |||||||||||||||||||||||||||||||||||||
| Гальваническая развязка | ||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка каналов | ||||||||||||||||||||||||||||||||||||||
| ● между каналами и шиной на задней стенке | Да | |||||||||||||||||||||||||||||||||||||
| Изоляция | ||||||||||||||||||||||||||||||||||||||
| Изоляция, испытанная посредством | 707 В пост. тока (типовое испытание) | |||||||||||||||||||||||||||||||||||||
| Степень защиты и класс защиты | ||||||||||||||||||||||||||||||||||||||
| Степень защиты IP | IP20 | |||||||||||||||||||||||||||||||||||||
| Стандарты, допуски, сертификаты | ||||||||||||||||||||||||||||||||||||||
| Маркировка CE | Да; Маркировка CE/декларация о соответствии стандартам ЕС | |||||||||||||||||||||||||||||||||||||
| Воздействие на окружающую среду | ||||||||||||||||||||||||||||||||||||||
| ● экологическая декларация изделия | Да | |||||||||||||||||||||||||||||||||||||
| Потенциал парникового эффекта | ||||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (общий) [экв. CO2] | 122,59 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе производства) [экв. CO2] | 23,3 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (в процессе эксплуатации) [экв. CO2] | 98,8 kg | |||||||||||||||||||||||||||||||||||||
| — потенциал парникового эффекта (по завершении срока службы) [экв. CO2] | 0,49 kg | |||||||||||||||||||||||||||||||||||||
| Окружающие условия | ||||||||||||||||||||||||||||||||||||||
| Температура окружающей среды при эксплуатации | ||||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| ● горизонтальный настенный монтаж, макс. | 60 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, мин. | 0 °C | |||||||||||||||||||||||||||||||||||||
| ● вертикальный настенный монтаж, макс. | 40 °C | |||||||||||||||||||||||||||||||||||||
| Давление воздуха согласно IEC 60068-2-13 | ||||||||||||||||||||||||||||||||||||||
| ● Эксплуатация. мин. | 795 hPa | |||||||||||||||||||||||||||||||||||||
| ● Эксплуатация, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||
| ● Хранение/транспортировка, мин. | 660 hPa | |||||||||||||||||||||||||||||||||||||
| ● Хранение/транспортировка, макс. | 1 080 hPa | |||||||||||||||||||||||||||||||||||||
| Механические свойства/материалы | ||||||||||||||||||||||||||||||||||||||
| Материал корпуса (спереди) | Пластиковый | |||||||||||||||||||||||||||||||||||||
| Размеры | ||||||||||||||||||||||||||||||||||||||
| Ширина | 35 mm | |||||||||||||||||||||||||||||||||||||
| Высота | 147 mm | |||||||||||||||||||||||||||||||||||||
| Глубина | 129 mm | |||||||||||||||||||||||||||||||||||||
| Массы | ||||||||||||||||||||||||||||||||||||||
| Масса, прибл. | 290 g | |||||||||||||||||||||||||||||||||||||
| Классификации | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| Разрешения / Сертификаты | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
| последнее изменение: | 23.10.2025 | |||||||||||||||||||||||||||||||||||||
