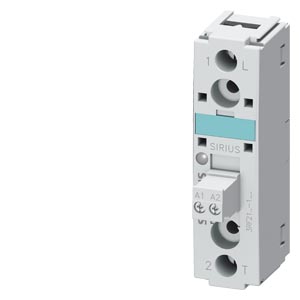

    Siemens 3RF2120-1AA45 Твердотельные реле

    Твердотельные реле 3RF2120-1AA45

    Твердотельные реле Сименс 3RF21201AA45

    ПОЛУПРОВОДНИКОВОЕ РЕЛЕ 3RF2, ШИРИНА 22,5MM, 20A 48-600V / 4-30V DC ВИНТОВЫЕ КЛЕММЫ ЗАПИРАЮЩЕЕ НАПРЯЖЕНИЕ 1200V

    Полупроводниковые коммутационные устройства Сименс отлично зарекомендовали себя там, где предъявляются повышенные требования к ограничению шумов, например, в больницах и гостиницах, а также в тех отраслях промышленности, где нужна высокая частота и скорость коммутационных операций.

    Полупроводниковые реле и контакторы используются при сверхвысокой частоте переключений (> 1000 коммутаций в час), для бесшумной коммутации и коммутации без электромагнитных помех, для управления слабоиндуктивной и активной нагрузкой.

    Производственная гамма

    Области применения полупроводниковых контакторов Siemens SC 3RF21201AA45

    Достоинства контакторов Siemens Sirius 3RF2120-1AA45

    Технические характеристики 3RF21201AA45

    SEMICONDUCTOR RELAY 3RF2, 1-PH. WIDTH 22.5MM, 20A 48-600V / 4-30V DC SCREW-TYPE TERMINAL BLOCKING VOLTAGE 1200V
    Общие технические данные:
    Фирменное название продукта SIRIUS
    Наименование продукта полупроводниковое реле
    Функция продукта Срабатывающий при нулевом напряжении
    Число полюсов для главной электрической цепи 1
    Степень защиты IP IP20
    Наименование продукта _1 заказуемых комплектующих крышка клемм
    Заводской номер изделия _1 заказуемых комплектующих 3RF2900
    Наименование продукта _2 заказуемых комплектующих регулятор мощности
    Заводской номер изделия _2 заказуемых комплектующих 3RF2920
    Наименование продукта _3 заказуемых комплектующих Конвертер
    Заводской номер изделия _3 заказуемых комплектующих 3RF2900
    Наименование продукта _4 заказуемых комплектующих Контроль нагрузки
    Заводской номер изделия _4 заказуемых комплектующих 3RF2920
    Наименование продукта _5 заказуемых комплектующих Контроль нагрузки, основной
    Заводской номер изделия _5 заказуемых комплектующих 3RF2920
    Температура окружающей среды
    во время эксплуатации °C -25 ... +60
    во время хранения °C -55 ... +80
    Высота установки при высоте над уровнем моря максимальное m 1 000
    Виброустойчивость согласно IEC 60068-2-6
    Стойкость к шоку согласно IEC 60068-2-27 15г / 11 мсек
    Условное обозначение согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750 K
    Условное обозначение согласно DIN EN 61346-2 Q
    Количество размыкающих контактов для вспомогательных контактов 0
    Количество замыкающих контактов для вспомогательных контактов 0
    Количество переключающих контактов для вспомогательных контактов 0
    Цепь главного тока:
    Количество замыкающих контактов для главных контактов 1
    Количество размыкающих контактов для главных контактов 0
    Рабочий ток
    расчетное значение максимальное A 20
    при AC-3 при 400 В расчетное значение
    при AC-15 расчетное значение
    при AC-51 расчетное значение A 20
    минимально mA 100
    Рабочий ток автоматического выключателя при переменном токе расчетное значение
    Эксплуатационная мощность при AC-3 при 400 В расчетное значение
    рабочее напряжение при переменном токе
    при 50 Гц расчетное значение V 48 ... 600
    при 60 Гц расчетное значение V 48 ... 600
    Рабочий диапазон относительно рабочего напряжения при переменном токе
    при 50 Гц V 40 ... 660
    при 60 Гц V 40 ... 660
    Рабочая частота расчетное значение Hz 50 ... 60
    Относительный симметричный допуск рабочей частоты % 10
    Напряжение изоляции расчетное значение V 600
    Крутизна напряжения на тиристоре для главных контактов максимально допустимое V/µs 500
    Обратное напряжение на тиристоре для главных контактов максимально допустимое V 1 200
    Блокирующий ток тиристора mA 10
    Температура выхода из диапазона °C 40
    Мощность потерь [Вт] всего типовое W 28,6
    Мощность потерь [ВА] максимальное V·A 28,6
    Прочность по отношению к импульсному току расчетное значение A 200
    Значение I2t максимальное A·s 200
    электронная защита от короткого замыкания, Исполнение вставки предохранителя
    Цепь тока управления/ управление:
    Частота питающего напряжения цепи управления
    1 расчетное значение Hz
    2 расчетное значение Hz
    Вид напряжения управляющего напряжения питания Постоянный ток
    Управляющее напряжение питания 1
    при постоянном токе
    — расчетное исходное значение V 4
    — расчетное конечное значение V 30
    при переменном токе
    — при 50 Гц расчетное исходное значение V
    — при 50 Гц расчетное конечное значение V
    — при 60 Гц расчетное исходное значение V
    — при 60 Гц расчетное конечное значение V
    Управляющее напряжение питания
    при постоянном токе Конечное значение для сигнала <0>-распознавание V 1
    при переменном токе
    — при 50 Гц Конечное значение для сигнала <0>-распознавание V
    — при 60 Гц Конечное значение для сигнала <0>-распознавание V
    симметричный допуск частоты сети Hz
    Относительный симметричный допуск частоты напряжения питания %
    Ток в цепи управления
    при минимальном управляющем напряжении питания
    — при переменном токе mA
    — при постоянном токе mA 2
    при переменном токе расчетное значение mA
    при постоянном токе расчетное значение mA 15
    Монтаж/ крепление/ размеры:
    Вид крепления винтовое крепление
    Вид крепления последовательный монтаж да
    Исполнение резьбы винта для крепления оборудования M4
    Крутящий момент затяжки винта для крепления оборудования N·m 1,5
    Ширина mm 22,5
    Высота mm 85
    Глубина mm 48
    Подсоединения/ клеммы:
    Исполнение электрического подключения для главной элетрической цепи винтовой зажим
    Исполнение резьбы соединительного болта для главных контактов M4
    Крутящий момент затяжки для главных контактов при винтовом соединении N·m 2 ... 2,5
    Крутящий момент затяжки (фут-дюйм) для главных контактов при винтовом соединении lbf·in 7 ... 10,3
    Вид подключаемых поперечных сечений проводов
    для главных контактов
    — для кабельного наконечника JIS
    — однопроводный 2x (1,5 ... 2,5 мм), 2x (2,5 ... 6 мм)
    — тонкопроволочный
    — с обработкой концов жил 2x (1 ... 2,5 мм), 2x (2,5 ... 6 мм), 1x 10 мм
    — без заделки концов кабеля
    для кабельного наконечника согласно DIN-стандарту для главных контактов
    при проводах AWG
    — для главных контактов 2x (14 ... 10)
    — для вспомогательных и управляющих контактов 1x (AWG 20 ... 12)
    для вспомогательных и управляющих контактов
    — однопроводный 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
    — тонкопроволочный
    — с обработкой концов жил 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
    — без заделки концов кабеля 1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,0 мм)
    Поперечное сечение подключаемого провода
    для главных контактов
    — одножильного или многожильного mm 1,5 ... 6
    — тонкопроволочный
    — с обработкой концов жил mm 1 ... 10
    — без заделки концов кабеля
    для вспомогательных и управляющих контактов
    — однопроводный mm 0,5 ... 2,5
    — тонкопроволочный
    — с обработкой концов жил mm 0,5 ... 2,5
    — без заделки концов кабеля mm 0,5 ... 2,5
    Номер AWG в качестве закодированного поперечного сечения подключаемого провода
    для главных контактов 14 ... 10
    для вспомогательных и управляющих контактов 20 ... 12
    Исполнение электрического подключения для вспомогательных цепей и цепей управления винтовой зажим
    Исполнение резьбы соединительного болта вспомогательных и управляющих контактов M3
    Длина оголенного провода провода
    для главных контактов mm 7
    для вспомогательных и управляющих контактов mm 7
    Крутящий момент затяжки для вспомогательных и управляющих контактов при винтовом соединении N·m 0,5 ... 0,6
    Крутящий момент затяжки (фут-дюйм) для вспомогательных и управляющих контактов при винтовом соединении lbf·in 4,5 ... 5,3
    Сертификаты/ допуски к эксплуатации:
    Дополнительная информация
    3RF2120-1AA45
    3RF2120-1AA45
    3RF2120-1AA45
    3RF2120-1AA45
    последнее изменение: 12.07.2016

    Техническая документация по 3RF2120-1AA45
