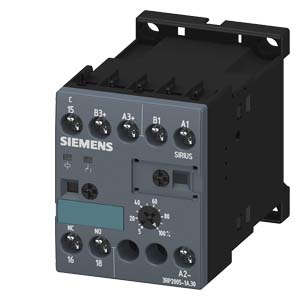

Siemens 3RP2005-1AP30 реле контроля

Name: Siemens 3RP2005-1AP30 реле контроля
Brand: Siemens
Price: 7768 RUB
Availability: InStock

ЭЛЕКТРОННОЕ РЕЛЕ ВРЕМЕНИ МУЛЬТИФУНКЦИОНАЛЬНОЕ, 8 ФУНКЦИЙ 1 ПЕР. КОНТАКТ AC/DC 24V, AC 200 ДО 240V 0, 05S ДО 100H ШИРИНА УСТАНОВКИ 45MM ВИНТОВЫЕ КЛЕММЫ

Купить 3RP20051AP30 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 7768 руб.

Технические характеристики 3RP20051AP30

Реле времени, электронн. Многофункц., 8 функций 1 переключающий контакт 24 В AC/DC, 200–240 В AC AC, 50/60 Гц 0,05 с – 100 ч Установочная ширина 45 мм Винтовой зажим

торговая марка изделия

SIRIUS

наименование изделия

реле времени

исполнение изделия

Многофункц.

наименование типа изделия

3RP20

Общие технические данные

характеристика изделия защитное покрытие печатной платы

Нет

компонент изделия

● релейный выход

Да

● полупроводниковый выход

Нет

дополнение изделия требуется дистанционное управление

Нет

дополнение изделия опциональный дистанционное управление

Нет

мощность потерь [Вт] макс.

2 W

напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение

300 V

испытательное напряжение для испытаний изоляции

2 kV

степень загрязнения

выдерживаемое импульсное напряжение расчетное значение

4 000 V

ударопрочность согласно МЭК 60068-2-27

11 g/15 мс

вибропрочность согласно МЭК 60068-2-6

10 ... 55 Hz / 0,35 mm

механический ресурс (циклов) типичный

10 000 000

электрический ресурс (циклов) при AC-15 при 230 В типичный

100 000

регулируемое время

0,05 s ... 100 h

относительная точность уставки относительно верхнего предела шкалы

5 %; +/-

тепловой ток

5 A

мин. длительность включения

35 ms

время повторной готовности

150 ms

справочный идентификатор согласно МЭК 81346-2:2009

относительная воспроизводимость

1 %; +/-

влияние окружающей температуры

±5 %

влияние напряжения питания

±1 %

Директива RoHS (дата)

05/01/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

Масса нетто ME

123 g

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

AC/DC

оперативное напряжение питания 1 при переменном токе

● при 50 Гц расчетное значение

24 V

● при 60 Гц расчетное значение

24 V

оперативное напряжение питания 2 при переменном токе

● при 50 Гц

200 ... 240 V

● при 60 Гц

200 ... 240 V

частота оперативного напряжения питания 1

50 ... 60 Hz

оперативное напряжение питания 1 при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц

● исходное значение

0,85

● конечное значение

1,1

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц

● исходное значение

0,85

● конечное значение

1,1

Переключательная функция

функция коммутации

● с задержкой срабатывания

Да

● с задержкой срабатывания/ безынерционный

Нет

● с проскальзыванием при замыкании

Да

● с проскальзыванием при замыкании/ безынерционное

Нет

● с задержкой отпускания

Нет

функция коммутации

● мигающий, симметричный, начало отсчета - пауза/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - пауза

Да

● мигающий, симметричный, начало отсчета - импульс/ безынерционный

Нет

● мигающий, симметричный, начало отсчета - импульс

Нет

● мигающий, асимметричный, начало отсчета - пауза

Нет

● мигающий, асимметричный, начало отсчета - импульс

Нет

функция коммутации

● соединение звезда - треугольник с функцией последействия

Нет

● соединение звезда - треугольник

Нет

функция коммутации с сигналом управления

● с дополнительной задержкой срабатывания

Да

● с проскальзыванием при размыкании

Да

● с проскальзыванием при размыкании/ безынерционное

Нет

● с задержкой отпускания

Да

● с задержкой отпускания/ безынерционный

Нет

● с задержкой импульсов

Нет

● с задержкой импульсов/ безынерционный

Нет

● с формированием импульса

Да

● с формированием импульса/ безынерционный

Нет

● с дополнительной задержкой срабатывания/ мгновенного действия

Нет

● с задержкой срабатывания/ с задержкой отпускания/ безынерционный

Нет

● с проскальзыванием при замыкании

Нет

● с проскальзыванием при замыкании/ безынерционное

Нет

функция коммутации реле с импульсными контактами с сигналом управления

● перезапускаемый при отключенном сигнале управления/ безынерционный

Нет

● перезапускаемый при включенном сигнале управления

Нет

● перезапускаемый при включенном сигнале управления/ безынерционный

Нет

● перезапускаемый при отключенном сигнале управления

Нет

исполнение соединения цепи управления потенциальный

Да

защита от коротких замыканий

исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется

предохранитель gL/gG: 4 A

Вспомогательный контур

материал коммутирующих контактов

AgSnO2

число размыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число замыкающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

число переключающих контактов

● с задержкой срабатывания

● с мгновенным срабатыванием

рабочий ток вспомогательных контактов при AC-15

● при 24 В

3 A

● при 250 В

3 A

рабочий ток вспомогательных контактов при DC-13

● при 24 В

1 A

● при 125 В

0,2 A

● при 250 В

0,1 A

частота коммутации с контактором 3RT2 макс.

5 000 1/h

надежность контакта вспомогательных контактов

одно неправильн...(17 В, 5 мА)

нагрузочная способность контакта вспомогательных контактов согласно UL

R300/B300

Входы/ Выходы

функция изделия

● удерживающий

Нет

Электромагнитная совместимость

излучение электромагнитных помех согласно МЭК 61812-1

EN 61000-6-4(3)

устойчивость к электромагнитным помехам согласно МЭК 61812-1

EN 61000-6-2

наведение кондуктивных помех

● вследствие импульса согласно МЭК 61000-4-4

2 кВ подключение к сети / 1 кВ подключение линии управления

● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5

2 kV

● вследствие линейного перенапряжения согласно МЭК 61000-4-5

1 кВ

наведение полевых помех согласно МЭК 61000-4-3

10 В/m

электростатический разряд согласно МЭК 61000-4-2

4 кВ контактный разряд / 8 кВ воздушный разряд

Безопасность

категория согласно EN 954-1

нет

Электрическая безопасность

степень защиты IP с лицевой стороны согласно МЭК 60529

IP20

защита от прикосновения с лицевой стороны согласно МЭК 60529

с защитой от вертикального прикосновения пальцем спереди

тип изоляции

Базовая изоляция

Подсоединения/ клеммы

компонент изделия съемная клемма для цепи вспомогательного и оперативного тока

Нет

исполнение электрического соединения для цепи вспомогательного и оперативного тока

винтовой зажим

вид подключаемых сечений проводов

● однопроводной

2x (0,5 – 1,5 мм²), 2x (0,75 – 2,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

2x (0,5 – 1,5 мм²), 2x (0,75 – 2,5 мм²)

● для проводов американского калибра (AWG) однопроводной

2x (18 ... 14)

● для проводов американского калибра (AWG) многопроводной

2x (18 ... 14)

поперечное сечение подключаемого провода

● однопроводной

0,5 ... 2,5 mm²

● тонкопроволочный с концевой заделкой кабеля

0,5 ... 2,5 mm²

номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода

● однопроводной

18 ... 14

● многопроводной

18 ... 14

момент затяжки

0,8 ... 1,2 N·m

исполнение резьбы соединительного болта

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм

высота

57 mm

ширина

45 mm

глубина

73 mm

необходимое расстояние

● при последовательном монтаже

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

● до заземленных компонентов

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вбок

0 mm

— вниз

0 mm

● до компонентов, находящихся под напряжением

— вперед

0 mm

— назад

0 mm

— вверх

0 mm

— вниз

0 mm

— вбок

0 mm

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

2 000 m

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +85 °C

● при транспортировке

-40 ... +85 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

Разрешения Сертификаты

Environment	General Product Approval	EMV	Maritime application
Environmental Confirmations
Maritime application

Дополнительная информация

последнее изменение:

04.04.2026

Дата
07.04.2026

Техническая документация по 3RP2005-1AP30

3RP20_user_manual.pdf
размер: 512.38 Кб, страниц: 4
manual_3RP25_time_relay_en-US.pdf
размер: 5.74 Мб, страниц: 90
sirius-3rp25-flyer.pdf
размер: 687.26 Кб, страниц: 3
