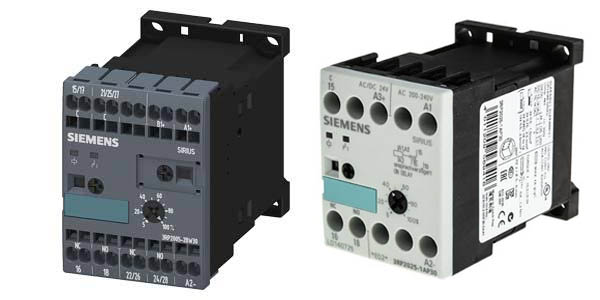

Электронные реле времени Siemens SIRIUS 3RP20

Обзор

Электронные реле времени серии SIRIUS 3RP20 от компании Siemens в стандартизированном промышленном корпусе шириной 45 мм предназначены для построения схем временной задержки, управления пуском, сигнализации и регулирования в цехах и распределительных электрощитах. Приборы рассчитаны на коммутацию вспомогательных цепей автоматики и оптимизированы для установки в единый конструктивный ряд с силовыми пускателями и контакторами Siemens.

Основные группы реле времени серии SIRIUS 3RP20

Мультифункциональные электронные реле (серия 3RP2005): универсальные таймеры широкого применения, поддерживающие выбор до 8 или 16 независимых временных функций (включая задержки включения/выключения, тактовые импульсы и фазы мигания) с помощью переключателей на лицевой панели.
Однофункциональные реле задержки включения (серия 3RP2025): специализированные приборы температурно-временного контроля (ON-delay), настроенные на точное удержание паузы перед замыканием выходных контактов после подачи управляющего напряжения на катушку.
Модификации по типу клемм и напряжения: устройства поставляются в версиях со стандартными винтовыми зажимами (цифра 1 в середине кода, например 3RP2005-1...) и пружинными клеммами Cage Clamp (цифра 2, например 3RP2005-2...). Доступны исполнения со стандартными катушками (AP30, AQ30) и широкодиапазонным питанием AC/DC 24-240V (BW30).

Преимущества использования широких реле времени 45 мм

Идеальная механическая интеграция: габариты корпуса 45 мм позволяют монтировать реле 3RP20 на DIN-рейку вплотную к силовым контакторам серий SIRIUS 3RT, создавая монолитные, эстетичные и удобные в обслуживании пусковые сборки «звезда-треугольник» или реверсивные фидеры двигателей.
Огромный диапазон регулировки уставок: электронная схема позволяет точно настраивать временные интервалы в широком коридоре — от долей секунды (0.05 с) до 100 часов, гарантируя высокую повторяемость и стабильность срабатывания независимо от температуры в шкафу.
Высокая износостойкость перекидных контактов: встроенные выходные CO-контакты (1 или 2 переключающих контакта в зависимости от модели) обладают повышенным электрическим ресурсом и сертифицированы по международным стандартам безопасности UL и CSA для применения по всему миру.

Область применения

Организация временных задержек и алгоритмов пуска мощных электродвигателей по схеме переключения обмоток «звезда-треугольник».
Построение локальных релейных схем автоматизации вентиляционных агрегатов, систем кондиционирования, насосных станций и компрессоров.
Управление циклическими производственными процессами, упаковочными автоматами, ленточными питателями и конвейерными линиями.
