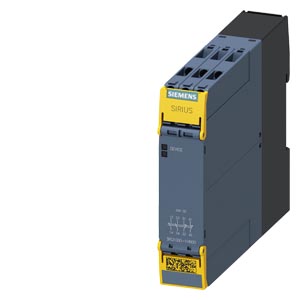

    Siemens 3RQ1000-1HB00 реле контроля

    Siemens 3RQ1000-1HB00 реле контроля

    Принудительно управляемое согласующее реле в промышленном корпусе, 2 НО/2 НЗ, 24 В AC/DC, SIL 2/PL c, винтовой зажим

    Купить 3RQ10001HB00 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 6737 руб.

    Технические характеристики 3RQ10001HB00

    		 Принудительно управляемое согласующее реле в промышленном корпусе, 2 НО/2 НЗ, 24 В AC/DC, SIL 2/PL c, винтовой зажим
    торговая марка изделия SIRIUS
    наименование изделия Принудительно ведомое согласующее реле
    наименование типа изделия 3RQ1
    Общие технические данные
    характеристика изделия защитное покрытие печатной платы Нет
    потребляемая активная мощность 1,3 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    ударопрочность
    ● согласно МЭК 60068-2-27 11 g/15 мс
    вибропрочность
    ● согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
    частота коммутации макс. 360 1/h
    коммутационная характеристика моностабильный
    механический ресурс (циклов) типичный 10 000 000
    тепловой ток контактного коммутационного элемента макс. 5 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 05/31/2018
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    4,4'-isopropylidenediphenol (Bisphenol A, BPA) CAS-No. 80-05-7
    Масса нетто ME 0,195 kg
    Продуктивная функция
    пригодность к применению модульный соединитель 3ZY12 Да
    Цепь тока управления/ управление
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,2
    время задержки включения
    ● при переменном токе макс. 15 ms
    ● при постоянном токе макс. 15 ms
    время задержки отключения макс. 35 ms
    Переключательная функция
    исполнение функции коммутации размыкающий и замыкающий контакт
    Данные по механике
    компонент изделия втычной цоколь Нет
    исполнение релейного привода поляризованный
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 6 A
    Вспомогательный контур
    материал коммутирующих контактов AgSnO2 + Au наплавл.
    число размыкающих контактов для вспомогательных контактов 2
    число замыкающих контактов для вспомогательных контактов 2
    число переключающих контактов для вспомогательных контактов 0
    тип напряжения пост. ток
    Входы/ Выходы
    выходной ток мин. 10 mA
    допустимый ток длительной нагрузки выходного реле при AC-15
    ● при 250 В при 50/60 Гц 1,5 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (линия к земле)
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (линия к линии)
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 4 кВ контактный разряд, 8 кВ разряд в воздухе
    Индикация
    компонент изделия светодиод Да
    Безопасность
    функция изделия
    ● принудительная коммутация согласно МЭК 60947-5-1 Да
    пригодность к использованию
    ● противоаварийное включение Нет
    ● противоаварийное отключение Да
    безопасное состояние безопасное отключение
    испытания срока службы с учетом износа необходимые Да
    категория останова согласно МЭК 60204-1 0
    средняя наработка до опасного отказа (MTTFd) 470 a
    IEC 62061
    уровень полноты безопасности (SIL)
    ● согласно МЭК 62061 SIL 2
    ISO 13849
    уровень эффективности защиты (PL) согласно ISO 13849-1 PL c
    категория согласно ISO 13849-1 1
    тип устройства согласно ISO 13849-1 1
    запас при расчете параметров согласно ISO 13849-2 необходимые Нет
    IEC 61508
    уровень полноты безопасности (SIL) согласно МЭК 61508 SIL 2
    тип защитного устройства согласно МЭК 61508-2 тип A
    PFHD при высокой приоритетности запроса согласно МЭК 61508 6E-7 1/h
    PFDavg при низкой приоритетности запроса согласно МЭК 61508 0,002
    доля безопасных отказов (SFF) 85 %
    отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 0
    значение Т1 срока службы согласно МЭК 61508 20 a
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения винтовой зажим
    длина кабеля при постоянном токе макс. 2 000 m
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 12), 2x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля макс. 4 mm²
    ● тонкопроволочный без концевой заделки кабеля мин. 0,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 12 ... 20
    ● многопроводной 12 ... 20
    момент затяжки при винтовом зажиме 0,6 ... 0,8 N·m
    длина зачистки изоляции провода для вспомогательных и управляющих контактов 10 mm
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 100 mm
    ширина 22,5 mm
    глубина 120 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    ● при транспортировке -40 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Environmental Confirmations

    CCC

    UK Declaration of Conformity

    EU declaration of conformity

    UL

    EAC

    General Product Approval EMV Maritime application other

    TUEV

    RCM

    DNV (Det Norske Veritas)

    Chinese Quality Checkmark

    Confirmation

    Дополнительная информация
    3RQ1000-1HB00
    3RQ1000-1HB00
    3RQ1000-1HB00
    3RQ1000-1HB00
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
