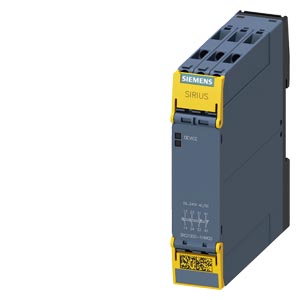

    Siemens 3RQ1000-1HW00 реле контроля

    Siemens 3RQ1000-1HW00 реле контроля

    Принудительно управляемое согласующее реле в промышленном корпусе, 2 НО/2 НЗ, 24–240 В AC/DC, SIL 2/PL c, винтовой зажим

    Купить 3RQ10001HW00 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 7484 руб.

    Технические характеристики 3RQ10001HW00

    		 Принудительно управляемое согласующее реле в промышленном корпусе, 2 НО/2 НЗ, 24–240 В AC/DC, SIL 2/PL c, винтовой зажим
    торговая марка изделия SIRIUS
    наименование изделия Принудительно ведомое согласующее реле
    наименование типа изделия 3RQ1
    Общие технические данные
    характеристика изделия защитное покрытие печатной платы Нет
    потребляемая активная мощность 2,3 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    ударопрочность
    ● согласно МЭК 60068-2-27 11 g/15 мс
    вибропрочность
    ● согласно МЭК 60068-2-6 10 … 55 Гц: 0,35 мм
    частота коммутации макс. 360 1/h
    коммутационная характеристика моностабильный
    механический ресурс (циклов) типичный 10 000 000
    тепловой ток контактного коммутационного элемента макс. 5 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 05/31/2018
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
    4,4'-isopropylidenediphenol (Bisphenol A, BPA) CAS-No. 80-05-7
    Масса нетто ME 0,184 kg
    Продуктивная функция
    пригодность к применению модульный соединитель 3ZY12 Нет
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц 24 ... 240 V
    ● при 60 Гц 24 ... 240 V
    оперативное напряжение питания при постоянном токе 24 ... 240 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,7
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,85
    ● конечное значение 1,1
    время задержки включения
    ● при переменном токе макс. 50 ms
    ● при постоянном токе макс. 50 ms
    время задержки отключения макс. 60 ms
    Переключательная функция
    исполнение функции коммутации размыкающий и замыкающий контакт
    Данные по механике
    компонент изделия втычной цоколь Нет
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gL/gG: 6 A
    Вспомогательный контур
    материал коммутирующих контактов AgSnO2 + Au наплавл.
    число размыкающих контактов для вспомогательных контактов 2
    число замыкающих контактов для вспомогательных контактов 2
    число переключающих контактов для вспомогательных контактов 0
    тип напряжения AC/DC
    Входы/ Выходы
    выходной ток мин. 10 mA
    допустимый ток длительной нагрузки выходного реле при AC-15
    ● при 250 В при 50/60 Гц 1,5 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 кВ (линия к земле)
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ (линия к линии)
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 4 кВ контактный разряд, 8 кВ разряд в воздухе
    Индикация
    компонент изделия светодиод Да
    Безопасность
    функция изделия
    ● принудительная коммутация согласно МЭК 60947-5-1 Да
    пригодность к использованию
    ● противоаварийное включение Нет
    ● противоаварийное отключение Да
    безопасное состояние безопасное отключение
    испытания срока службы с учетом износа необходимые Да
    категория останова согласно МЭК 60204-1 0
    средняя наработка до опасного отказа (MTTFd) 470 a
    IEC 62061
    уровень полноты безопасности (SIL)
    ● согласно МЭК 62061 SIL 2
    ISO 13849
    уровень эффективности защиты (PL) согласно ISO 13849-1 PL c
    категория согласно ISO 13849-1 1
    тип устройства согласно ISO 13849-1 1
    запас при расчете параметров согласно ISO 13849-2 необходимые Нет
    IEC 61508
    уровень полноты безопасности (SIL) согласно МЭК 61508 SIL 2
    тип защитного устройства согласно МЭК 61508-2 тип A
    PFHD при высокой приоритетности запроса согласно МЭК 61508 6E-7 1/h
    PFDavg при низкой приоритетности запроса согласно МЭК 61508 0,002
    доля безопасных отказов (SFF) 85 %
    отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 0
    значение Т1 срока службы согласно МЭК 61508 20 a
    Подсоединения/ клеммы
    компонент изделия съемная клемма для цепи вспомогательного и оперативного тока Да
    исполнение электрического соединения винтовой зажим
    длина кабеля при постоянном токе макс. 2 000 m
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 4 мм²), 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 12), 2x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,5 ... 4 mm²
    ● тонкопроволочный с концевой заделкой кабеля макс. 4 mm²
    ● тонкопроволочный без концевой заделки кабеля мин. 0,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 12 ... 20
    ● многопроводной 12 ... 20
    момент затяжки при винтовом зажиме 0,6 ... 0,8 N·m
    длина зачистки изоляции провода для вспомогательных и управляющих контактов 10 mm
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений винтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
    высота 100 mm
    ширина 22,5 mm
    глубина 90 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    ● при транспортировке -40 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval Maritime application

    Environmental Confirmations

    CCC

    cULus

    EAC

    TUEV

    DNV (Det Norske Veritas)

    Дополнительная информация
    3RQ1000-1HW00
    3RQ1000-1HW00
    3RQ1000-1HW00
    3RQ1000-1HW00
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
