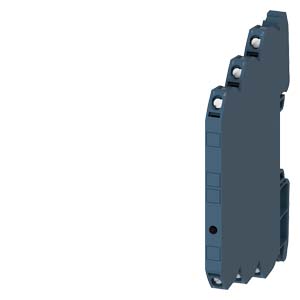

    Siemens 3RQ3038-1AF00 реле контроля

    Siemens 3RQ3038-1AF00 реле контроля

    ВХОДНОЕ СОГЛАСУЮЩЕЕ РЕЛЕЙНОЕ УСТРОЙСТВО 1 П КОНТАКТ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 230В AC/DC, ВИНТОВЫЕ КЛЕММЫ

    Купить 3RQ30381AF00 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 3RQ30381AF00

    		 Входная развязка Релейный соединитель, 1 переключающий контакт 1 переключающий контакт, 230 В AC/DC Винтовой зажим тепловой ток 6 А
    торговая марка изделия SIRIUS
    категория изделия Согласующее реле SIRIUS 3RQ3, узкое конструктивное исполнение
    наименование изделия Согласующее реле с релейным выходом (не втычное)
    исполнение изделия Входное соединительное звено
    наименование типа изделия 3RQ3
    Общие технические данные
    исполнение индикатора светодиод Да
    характеристика изделия защитное покрытие печатной платы Нет
    компонент изделия
    ● релейный выход Да
    ● полупроводниковый выход Нет
    потребляемая активная мощность 1 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 300 V
    выдерживаемое импульсное напряжение расчетное значение 4 kV
    макс. допустимое напряжение для безопасного разъединения
    ● между цепями оперативного и вспомогательного тока 300 V
    напряжение отпускания, в процентах относительно входного напряжения 10 %
    класс пожаростойкости материала корпуса UL94 V-0
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    вибропрочность
    ● согласно МЭК 60068-2-6 6 ... 150 Гц: 2 g
    частота коммутации макс. 72 000 1/h
    коммутационная характеристика моностабильный
    механический ресурс (циклов) типичный 10 000 000
    тепловой ток 6 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 03/25/2015
    Масса нетто ME 0,035 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при переменном токе
    ● при 50 Гц расчетное значение 230 V
    ● при 60 Гц расчетное значение 230 V
    частота оперативного напряжения питания
    ● 1 расчетное значение 50 Hz
    ● 2 расчетное значение 60 Hz
    оперативное напряжение питания при постоянном токе расчетное значение 230 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 50 Гц
    ● исходное значение 0,8
    ● конечное значение 1,1
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при переменном токе при 60 Гц
    ● исходное значение 0,8
    ● конечное значение 1,1
    время задержки включения
    ● при переменном токе макс. 9 ms
    ● при постоянном токе макс. 8 ms
    время задержки отключения макс. 19 ms
    Данные по механике
    компонент изделия втычной цоколь Нет
    исполнение релейного привода поляризованный
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 4 A
    Вспомогательный контур
    тип коммутационного контакта переключающий контакт
    материал коммутирующих контактов AgSnO2
    число переключающих контактов для вспомогательных контактов 1
    рабочий ток вспомогательных контактов при AC-15
    ● при 24 В 3 A
    ● при 250 В 3 A
    рабочий ток вспомогательных контактов при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    надежность контакта вспомогательных контактов одно неправильн...(17 В, 5 мА)
    Цепь главного тока
    тип напряжения AC/DC
    Входы/ Выходы
    характеристика выхода устойчивый к коротким замыканиям Нет
    допустимый ток длительной нагрузки выходного реле при AC-15 при 250 В при 50/60 Гц 3 A
    допустимый ток длительной нагрузки выходного реле при DC-13
    ● при 24 В 1 A
    ● при 125 В 0,2 A
    ● при 250 В 0,1 A
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 kV
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 контактный разряд 6 кВ / воздушный разряд 8 кВ
    Индикация
    исполнение индикатора как индикация состояния с помощью светодиодов Зеленый светодиод
    Подсоединения/ клеммы
    функция изделия съемная клемма Нет
    исполнение электрического соединения
    ● для цепи вспомогательного и оперативного тока винтовой зажим
    длина кабеля
    ● при переменном токе макс. 500 m
    ● при постоянном токе макс. 1 000 m
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,25 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,25 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,25 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,25 ... 1,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 14
    момент затяжки при винтовом зажиме 0,5 ... 0,6 N·m
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений крепление с защелкой
    высота 93 mm
    ширина 6,2 mm
    глубина 72,5 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +85 °C
    ● при транспортировке -40 ... +85 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Environmental Confirmations

    CCC

    CSA

    UK Declaration of Conformity

    UL

    EAC

    EMV Test Certificates Maritime application other

    RCM

    KC

    Type Test Certificates/Test Report

    DNV (Det Norske Veritas)

    Chinese Quality Checkmark

    Confirmation

    Дополнительная информация
    3RQ3038-1AF00
    3RQ3038-1AF00
    3RQ3038-1AF00
    3RQ3038-1AF00
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
