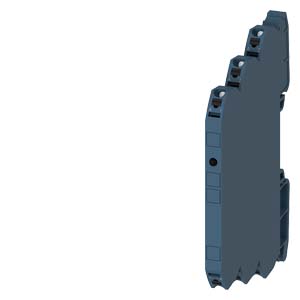

    Siemens 3RQ3052-2SM40 реле контроля

    Siemens 3RQ3052-2SM40 реле контроля

    ВЫХОДНОЕ СОГЛАСУЮЩЕЕ УСТРОЙСТВО - ОПТОПАРА, 1 ПП ВЫХОД, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ 24В DC, ВЫХОД - МАКС. ДО 60В DC, 2 A ШИРИНА 6.2 MM, ПРУЖИННЫЕ КЛЕММЫ (PUSH IN)

    Купить 3RQ30522SM40 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    Цена: по запросу

    Технические характеристики 3RQ30522SM40

    		 Выходная развязка Оптико-электронное устройство 1 замыкающий контакт Транзистор Вход 24 В DC Выход макс. 60 В DC, 2 А Установочная ширина 6,2 мм Пружинная клемма (Push-In) тепловой ток 2 А
    торговая марка изделия SIRIUS
    категория изделия Согласующее реле SIRIUS 3RQ3, узкое конструктивное исполнение
    наименование изделия Согласующее реле с полупроводниковым выходом (не втычное)
    исполнение изделия Выходное соединительное звено
    наименование типа изделия 3RQ3
    Общие технические данные
    исполнение индикатора светодиод Да
    характеристика изделия защитное покрытие печатной платы Нет
    компонент изделия
    ● релейный выход Нет
    ● полупроводниковый выход Да
    потребляемая активная мощность 0,3 W
    напряжение развязки для категории перенапряжения III согласно МЭК 60664 при степени загрязнения 3 расчетное значение 50 V
    выдерживаемое импульсное напряжение расчетное значение 2,5 kV
    класс пожаростойкости материала корпуса UL94 V-0
    ударопрочность
    ● согласно МЭК 60068-2-27 полуволна синусоиды 15 г / 11 мсек
    вибропрочность
    ● согласно МЭК 60068-2-6 6 ... 150 Гц: 2 g
    частота коммутации 30 Hz
    тепловой ток 2 A
    справочный идентификатор согласно МЭК 81346-2:2009 K
    Директива RoHS (дата) 03/25/2015
    Масса нетто ME 0,029 kg
    Цепь тока управления/ управление
    оперативное напряжение питания при постоянном токе расчетное значение 11 ... 30 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 1
    ● конечное значение 1
    мин. коммутируемое напряжение при включении 11 V
    макс. коммутируемое напряжение при отключении 5 V
    время задержки включения
    ● при постоянном токе макс. 0,3 ms
    время задержки отключения макс. 2 ms
    Данные по механике
    компонент изделия втычной цоколь Нет
    Вспомогательный контур
    тип коммутационного контакта Замыкающий контакт
    число замыкающих контактов для вспомогательных контактов 1
    Цепь главного тока
    тип напряжения пост. ток
    Входы/ Выходы
    характеристика выхода устойчивый к коротким замыканиям Нет
    коммутируемое напряжение полупроводникового выхода при постоянном токе 10 ... 60 V
    допустимый ток длительной нагрузки полупроводникового выхода при постоянном токе 1 mA ... 2 A
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 yсловия А (промышленная зона)
    устойчивость к электромагнитным помехам согласно МЭК 60947-1 соответствует классу резкости 3
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 kV
    ● вследствие перенапряжения при замыкании на землю согласно МЭК 61000-4-5 2 kV
    ● вследствие линейного перенапряжения согласно МЭК 61000-4-5 1 кВ
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 контактный разряд 6 кВ / воздушный разряд 8 кВ
    Индикация
    исполнение индикатора как индикация состояния с помощью светодиодов Зеленый светодиод
    Подсоединения/ клеммы
    функция изделия съемная клемма Нет
    исполнение электрического соединения
    ● для цепи вспомогательного и оперативного тока пружинная клемма (Push-In)
    длина кабеля
    ● при постоянном токе макс. 1 000 m
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,25 ... 2,5 mm²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,25 ... 1,5 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,25 ... 2,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 14)
    ● для проводов американского калибра (AWG) многопроводной 1x (20 ... 14)
    поперечное сечение подключаемого провода
    ● однопроводной 0,25 ... 2,5 mm²
    ● тонкопроволочный с концевой заделкой кабеля 0,25 ... 1,5 mm²
    ● тонкопроволочный без концевой заделки кабеля 0,25 ... 2,5 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 14
    ● многопроводной 20 ... 14
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений крепление с защелкой
    высота 93 mm
    ширина 6,2 mm
    глубина 72,5 mm
    необходимое расстояние
    ● при последовательном монтаже
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    ● до заземленных компонентов
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вбок 0 mm
    — вниз 0 mm
    ● до компонентов, находящихся под напряжением
    — вперед 0 mm
    — назад 0 mm
    — вверх 0 mm
    — вниз 0 mm
    — вбок 0 mm
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 2 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +85 °C
    ● при транспортировке -40 ... +85 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    Разрешения Сертификаты
    Environment General Product Approval

    Environmental Confirmations

    CCC

    CSA

    cULus

    UL

    EAC

    EMV Maritime application

    KC

    DNV (Det Norske Veritas)

    Дополнительная информация
    3RQ3052-2SM40
    3RQ3052-2SM40
    3RQ3052-2SM40
    3RQ3052-2SM40
    последнее изменение: 04.04.2026
    Дата
    07.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
