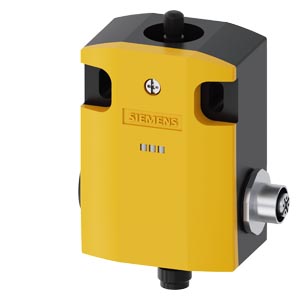

БАЗОВЫЙ АППАРАТ БЕЗ ИСПОЛНИТЕЛЬНОГО ЭЛЕМЕНТА, МЕТ. КОРПУС 56 ММ ASISAFE INTEGRATED AS-I STATUS:1:F-IN1, 2:F-IN2, 3:AS-I/FAULT БЫСТРОДЕЙСТВУЮЩИЕ КОНТАКТЫ (SNAP-ACTION) 1 NC, W/ M12 ШТЕКЕР 4-ПОЛ., КАНАЛ 1 ON NC, КАНАЛ 2 ON M12 SOCKET ON THE RIGHT
|
|
Базовый выключатель без приводной головки металлический корпус, ширина 56 мм ASIsafe встроено Состояние AS-i: 1:F-IN1, 2:F-IN2 3:AS-i/FAULT Контакты мгновенного действия 1 НЗ со штекером M12 4-пол. Канал 1 на НЗ, канал 2 на гнездовой контакт М12 справа | |||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||
| наименование типа изделия | 3SF11 | |||||||||||||
| заводской номер изделия | ||||||||||||||
| ● базового выключателя, входящего в комплект поставки | 3SF1124-1LA00-1BA2 | |||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||
| Общие технические данные | ||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||
| напряжение развязки расчетное значение | 30 V | |||||||||||||
| степень загрязнения | класс 3 | |||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||
| механический ресурс (циклов) типичный | 15 000 000 | |||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||
| принцип действия | механический | |||||||||||||
| воспроизводимость | 0,1 mm | |||||||||||||
| Директива RoHS (дата) | 03/01/2017 | |||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
Diboron trioxide CAS-No. 1303-86-2
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||
| Масса нетто ME | 0,445 kg | |||||||||||||
| длина датчика | 99,7 mm | |||||||||||||
| ширина датчика | 56 mm | |||||||||||||
| Условия окружающей среды | ||||||||||||||
| окружающая температура | ||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||
| Корпус | ||||||||||||||
| конструкция корпуса | параллелепипед, широкий | |||||||||||||
| материал корпуса | металл | |||||||||||||
| покрытие корпуса | катафорезная окраска | |||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||
| Головка привода | ||||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||
| принцип коммутации | элементы мгновенного выключателя | |||||||||||||
| число коммутационных контактов противоаварийный | 1 | |||||||||||||
| исполнение штекерного разъема | штекер М12, 4-полюсный: штырек 1= ASI+ , штырек 2=свободен, штырек 3= ASI- , штырек 4= свободен | |||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||
| монтажное положение | любой | |||||||||||||
| вид креплений | винтовое крепление | |||||||||||||
| Подсоединения/ клеммы | ||||||||||||||
| исполнение электрического соединения | штекер M12 | |||||||||||||
| Напряжение питания | ||||||||||||||
| тип напряжения напряжения питания опционального светодиодного индикатора | Постоянный ток | |||||||||||||
| напряжение питания светодиода | ||||||||||||||
| ● | 24 V | |||||||||||||
| исполнение интерфейса для противоаварийной связи | ASIsafe через штекер M12, канал 2 с последующим выводом на гнездо M12, справа | |||||||||||||
| Разрешения Сертификаты | ||||||||||||||
|
||||||||||||||
| Дополнительная информация | ||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
|
||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||
