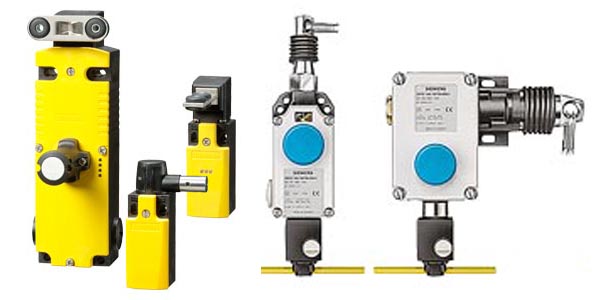

Выключатели безопасности с AS-I Siemens SIRIUS 3SF1/3SF2

Обзор

Siemens SIRIUS AS-Interface (3SF11 / 3SF12 / 3SF13 / 3SF21) - это специализированная линейка позиционных и тросовых выключателей безопасности со встроенным сетевым интерфейсом AS-i. Главное назначение этих приборов — непрерывный контроль положения механизмов, состояния защитных дверей и организация конвейерных систем экстренного останова с прямой передачей данных по промышленной шине (протокол ASIsafe). Устройства поставляются как в виде готовых концевых выключателей, так и в формате базовых аппаратов без исполнительного элемента для гибкого конфигурирования. Серия 3SF1/2 позволяет отказаться от прокладки многожильных кабелей безопасности к каждому датчику, объединяя всю периферию шкафа автоматики в единую двухпроводную сеть и гарантируя высочайший уровень защиты персонала.

Особенности конструкции и модификации

Базовые аппараты без привода (3SF11 / 3SF12): специализированные сетевые корпуса со встроенной электроникой AS-Interface (шириной 40 мм и 31 мм), к которым отдельно подбираются стандартные механические головки серии 3SE50.
Выключатели безопасности с соленоидом (3SF13): высокотехнологичные сетевые замки с удерживающим электромагнитным механизмом (с усилием блокировки до 2600N) для принудительного удержания защитных дверей до полной остановки станков.
Тросовые аварийные выключатели (3SF21): сверхпрочные сетевые устройства безопасности в литом металлическом корпусе с фиксацией, предназначенные для организации цепей экстренного выключения вдоль протяженных конвейерных трасс.
Встроенные сетевые чипы AS-i: каждый выключатель оснащен интегрированным ведомым модулем (AS-i Slave) с поддержкой безопасного профиля передачи данных ASIsafe.
Раздельные актуаторы: модификации для контроля ограждений (Safety Switch) поставляются со сложными механизмами под тройное кодирование и специальные ключи-актуаторы для защиты от обхода.
Металлические и пластиковые корпуса: доступность исполнений в жестком износостойком пластике или сверхпрочном литом алюминии под различные типы производственных сред.

Преимущества использования

Радикальное сокращение кабельной разводки: вместо десятков метров медного кабеля безопасности все датчики подключаются последовательно к одному желтому плоскому кабелю AS-Interface.
Высший класс безопасности (ASIsafe): интеграция выключателей в сеть обеспечивает полное выполнение строгих стандартов защиты персонала (до SIL 3 / PL e) благодаря непрерывному аппаратному мониторингу линии.
Глубокая сетевая диагностика: система автоматизации получает информацию не только о срабатывании выключателя, но и о конкретном месте обрыва троса, блокировке замка или неисправности самого прибора.
Модульная гибкость (для базовых аппаратов): возможность установить на сетевой блок 3SF1 любую приводную головку из механической линейки 3SE50 позволяет быстро адаптировать датчик под траекторию движения станка.
Высокая надежность удержания (3SF13): электромагнитная блокировка гарантирует, что персонал не сможет открыть кожух работающего агрегата до тех пор, пока от контроллера не придет безопасный сигнал на разблокировку.

Область применения

Роботизированные ячейки и обрабатывающие центры: контроль закрытия защитных ворот и принудительное удержание дверей (серия 3SF13) в зонах работы скоростных промышленных роботов и ЧПУ-станков.
Протяженные конвейеры с сетевой интеграцией: организация систем аварийного останова вдоль транспортерных линий на складах и производствах с выводом статуса тросового концевика 3SF21 в общую сеть предприятия.
Автомобильная промышленность (сборочные линии): построение распределенных комплексных систем безопасности на крупных OEM-заводах (включая конвейерные системы BMW, GROB и др.).
Упаковочные и фасовочные комплексы: быстрый монтаж сетевых датчиков положения на множественные защитные экраны и люки упаковочных автоматов.
Модернизация распределенных производственных цехов: переход от классических релейных схем безопасности к современным сетевым структурам автоматизации для упрощения обслуживания оборудования.
