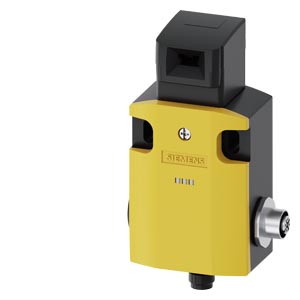

SAFETY POS. SWITCH C РАЗДЕЛЬНЫМ ИСПОЛНИТЕЛЬНЫЙ ЭЛЕМЕНТ, 5 DIRECT. OF APPROACH МЕТ. КОРПУС 56 ММ ASISAFE INTEGRATED AS-I STATUS:1:F-IN1, 2:F-IN2 3:AS-I/FAULT КОНТАКТЫ ПЛАВНОГО ХОДА (SLOW ACTION) 1 NC, W/ M12 SOCKET 4-ПОЛ., КАНАЛ 1 ON NC, КАНАЛ 2 ON M12 SOCKET ON THE RIGHT
|
|
Позиционный выключатель безопасности с отдельным исполнительным механизмом 5 направлений подвода металлический корпус, ширина 56 мм ASIsafe встроено Состояние AS-i: 1:F-IN1, 2:F-IN2 3:AS-i/FAULT Контакты зависимого действия 1 НЗ со штекером M12 4-пол. Канал 1 на НЗ, канал 2 на гнездовой контакт М12 справа | |||||||||||||||||||||||||
| торговая марка изделия | SIRIUS | |||||||||||||||||||||||||
| наименование изделия | Механические защитные выключатели | |||||||||||||||||||||||||
| наименование типа изделия | 3SF11 | |||||||||||||||||||||||||
| заводской номер изделия | ||||||||||||||||||||||||||
| ● опциональных исполнительных элементов | 3SE5000-0AV01 Стандартный исполнительный механизм, 3SE5000-0AV02 Исполнительный механизм с вертикальным креплением, 3SE5000-0AV03 Исполнительный механизм с поперечным креплением, 3SE5000-0AV04 Радиусный исполнительный механизм слева, 3SE5000-0AV05 Универсальный исполнительный механизм, 3SE5000-0AV06 Радиусный исполнительный механизм справа | |||||||||||||||||||||||||
| пригодность к использованию защитный выключатель | Да | |||||||||||||||||||||||||
| Общие технические данные | ||||||||||||||||||||||||||
| функция изделия принудительное открытие | Да | |||||||||||||||||||||||||
| напряжение развязки расчетное значение | 30 V | |||||||||||||||||||||||||
| степень загрязнения | класс 3 | |||||||||||||||||||||||||
| выдерживаемое импульсное напряжение расчетное значение | 0,8 kV | |||||||||||||||||||||||||
| ударопрочность согласно МЭК 60068-2-27 | 30 g / 11 мс | |||||||||||||||||||||||||
| вибропрочность согласно МЭК 60068-2-6 | 0,35 мм / 5 г | |||||||||||||||||||||||||
| механический ресурс (циклов) типичный | 1 000 000 | |||||||||||||||||||||||||
| материал корпуса головки выключателя | металлический корпус | |||||||||||||||||||||||||
| справочный идентификатор согласно МЭК 81346-2:2009 | B | |||||||||||||||||||||||||
| принцип действия | механический | |||||||||||||||||||||||||
| воспроизводимость | 0,1 mm | |||||||||||||||||||||||||
| Директива RoHS (дата) | 03/01/2017 | |||||||||||||||||||||||||
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
Diboron trioxide CAS-No. 1303-86-2
Imidazolidine-2-thione (2-imidazoline-2-thiol) CAS-No. 96-45-7
|
|||||||||||||||||||||||||
| Масса нетто ME | 0,578 kg | |||||||||||||||||||||||||
| мин. усилие срабатывания в направлении срабатывания | 10 N | |||||||||||||||||||||||||
| длина датчика | 124 mm | |||||||||||||||||||||||||
| ширина датчика | 56 mm | |||||||||||||||||||||||||
| Условия окружающей среды | ||||||||||||||||||||||||||
| окружающая температура | ||||||||||||||||||||||||||
| ● при эксплуатации | -25 ... +60 °C | |||||||||||||||||||||||||
| ● при хранении | -40 ... +80 °C | |||||||||||||||||||||||||
| исполнение коммутационного контакта | механический | |||||||||||||||||||||||||
| число размыкающих контактов для вспомогательных контактов | 2 | |||||||||||||||||||||||||
| число замыкающих контактов для вспомогательных контактов | 0 | |||||||||||||||||||||||||
| Корпус | ||||||||||||||||||||||||||
| конструкция корпуса | параллелепипед, широкий | |||||||||||||||||||||||||
| материал корпуса | металл | |||||||||||||||||||||||||
| покрытие корпуса | катафорезная окраска | |||||||||||||||||||||||||
| исполнение корпуса согласно норме | Нет | |||||||||||||||||||||||||
| Головка привода | ||||||||||||||||||||||||||
| конструкция исполнительного механизма | без | |||||||||||||||||||||||||
| исполнение функции коммутации | принудительный размыкатель | |||||||||||||||||||||||||
| принцип коммутации | элементы плавного выключателя | |||||||||||||||||||||||||
| число коммутационных контактов противоаварийный | 1 | |||||||||||||||||||||||||
| исполнение штекерного разъема | штекер М12, 4-полюсный: штырек 1= ASI+ , штырек 2=свободен, штырек 3= ASI- , штырек 4= свободен | |||||||||||||||||||||||||
| Монтаж/ крепление/ размеры | ||||||||||||||||||||||||||
| монтажное положение | любой | |||||||||||||||||||||||||
| вид креплений | винтовое крепление | |||||||||||||||||||||||||
| Подсоединения/ клеммы | ||||||||||||||||||||||||||
| исполнение электрического соединения | штекер M12 | |||||||||||||||||||||||||
| Напряжение питания | ||||||||||||||||||||||||||
| тип напряжения напряжения питания опционального светодиодного индикатора | Постоянный ток | |||||||||||||||||||||||||
| напряжение питания светодиода | ||||||||||||||||||||||||||
| ● | 24 V | |||||||||||||||||||||||||
| исполнение интерфейса для противоаварийной связи | ASIsafe через штекер M12, канал 2 с последующим выводом на гнездо M12, справа | |||||||||||||||||||||||||
| Разрешения Сертификаты | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| Дополнительная информация | ||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
| последнее изменение: | 04.04.2026 | |||||||||||||||||||||||||
|
Дата
10.04.2026 |
Возможны изменения.
© Copyright Siemens 2026 |
|||||||||||||||||||||||||
