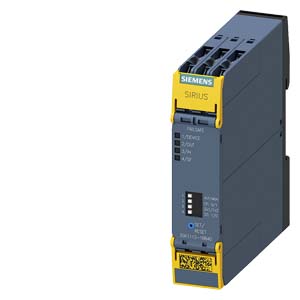

Siemens 3SK1112-1BB40 коммутационное устройство

Name: Siemens 3SK1112-1BB40 коммутационное устройство
Brand: Siemens
Price: 14734 RUB
Availability: InStock

БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS STANDARD, РАЗРЕШАЮЩИЕ ЦЕПИ: 2 ПП ВЫХОДА + 1 СИГНАЛЬНАЯ ЦЕПЬ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 24В DC, ВИНТОВЫЕ КЛЕММЫ

Купить 3SK11121BB40 в один клик

mdi-cart-outline В корзину

mdi-warehouse Наличие: под заказ

mdi-cash-multiple 14734 руб.

Технические характеристики 3SK11121BB40

Предохранительное устройство SIRIUS Базовое устройство, стандартная серия Электронные разблокирующие цепи 2 разблокирующие цепи плюс 1 сигнальная цепь Us = 24 В DC Винтовой зажим

торговая марка изделия

SIRIUS

категория изделия

Приборы для защитного отключения

наименование изделия

коммутационное устройство безопасности

исполнение изделия

электронные цепи размыкания

наименование типа изделия

3SK1

линейка изделий

Базовое устройство Standard

Продуктивная функция

функция изделия параметризуемый

Датчик с нулевым потенциалом/потенциальный датчик, контролируемый пуск/автоматический пуск, 1-канальное/2-канальное подключение датчика, распознание перекрестного замыкания, испытание пуска

функция изделия

● автоматический пуск

Да

● контроль световых барьеров

Да

● контроль защитной двери

Да

● контроль "размыкающий контакт - замыкающий контакт" посредством электромагнитного реле

Нет

● контроль "размыкающий контакт - размыкающий контакт" посредством электромагнитного реле

Да

● лазерный сканер безопасности

Да

● контроль защитных фоторелейных завес

Да

● функция аварийного отключения

Да

● контролируемый пуск

Да

● контроль контактных ковриков

Нет

характеристика изделия с защитой от перекрестного замыкания

Да

пригодность к взаимодействию устройство управления прессом

Нет

пригодность к применению модульный соединитель 3ZY12

Нет

пригодность к использованию

● контроль беспотенциальных датчиков

Да

● контроль потенциальных датчиков

Да

● контроль позиционных выключателей

Да

● контроль цепей аварийного отключения

Да

● контроль оптоэлектронных защитных устройств

Да

● контроль магнитных выключателей

Да

● защитный выключатель

Да

● противоаварийные электрические цепи

Да

Общие технические данные

сертификат соответствия допуск UL

Да

мощность потерь [Вт] макс.

2 W

напряжение развязки расчетное значение

50 V

степень загрязнения

категория перенапряжения

выдерживаемое импульсное напряжение расчетное значение

800 V

степень защиты IP корпуса

IP20

ударопрочность

10 г / 11 мс

вибропрочность согласно МЭК 60068-2-6

5 ... 500 Hz: 0,75 mm

частота коммутации макс.

2 000 1/h

справочный идентификатор согласно МЭК 81346-2:2009

Директива RoHS (дата)

11/05/2012

SVHC substance name

Lead CAS-No. 7439-92-1

Lead monoxide (lead oxide) CAS-No. 1317-36-8

2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5

Melamine CAS-No. 108-78-1

6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1

Масса нетто ME

0,164 kg

Условия окружающей среды

высота над уровнем моря при высоте над уровнем моря макс.

4 000 m

● примечание

показатели дерейтинга указаны в памятке изделия 109792701

окружающая температура

● при эксплуатации

-25 ... +60 °C

● при хранении

-40 ... +80 °C

относительная атмосферная влажность при эксплуатации

10 ... 95 %

давление воздуха согласно SN 31205

900 ... 1 060 hPa

Электромагнитная совместимость

электромагнитная обстановка на объекте

Данное изделие не подходит для окружения класса A. При бытовом использовании это устройство может вызывать нежелательные радиопомехи. В таком случае пользователь обязан принять необходимые меры.

излучение электромагнитных помех

IEC 60947-5-1, класс A

Безопасность

функция изделия пригодно для функции безопасности

Да

безопасное состояние

Безопасный выход отключен

испытания срока службы с учетом износа необходимые

Нет

интервал диагностического тестирования с помощью внутренней функции тестирования макс.

600 s

категория останова согласно МЭК 60204-1

IEC 62061

предел действия SIL (подсистема) согласно EN 62061

уровень полноты безопасности (SIL)

● согласно МЭК 62061

SIL 3

● при одноканальной обработке показаний датчиков согласно МЭК 62061

● при 2-канальной обработке показаний датчиков согласно МЭК 62061

PFHD при высокой приоритетности запроса согласно МЭК 62061

0 1/h

ISO 13849

категория согласно EN ISO 13849-1

уровень эффективности защиты (PL)

● согласно ISO 13849-1

PL e

● при одноканальной обработке показаний датчиков согласно ISO 13849-1

● при 2-канальной обработке показаний датчиков согласно ISO 13849-1

категория

● согласно ISO 13849-1

● при 2-канальной обработке показаний датчиков согласно ISO 13849-1

запас при расчете параметров согласно ISO 13849-2 необходимые

Нет

IEC 61508

уровень полноты безопасности (SIL)

● согласно МЭК 61508

● при одноканальной обработке показаний датчиков согласно МЭК 61508

● при 2-канальной обработке показаний датчиков согласно МЭК 61508

тип защитного устройства согласно МЭК 61508-2

тип B

PFHD при высокой приоритетности запроса согласно МЭК 61508

0 1/h

средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508

7E-6 1/y

PFDavg при низкой приоритетности запроса согласно МЭК 61508

7E-6

доля безопасных отказов (SFF)

99 %

отказоустойчивость аппаратных средств (HFT)

● согласно МЭК 61508

● при одноканальной обработке показаний датчиков согласно МЭК 61508

● при 2-канальной обработке показаний датчиков согласно МЭК 61508

значение Т1

● срока службы согласно МЭК 61508

20 a

● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508

20 a

Электрическая безопасность

защита от прикосновения к токоведущим частям

с защитой пальцев рук

защита от коротких замыканий

исполнение плавкой вставки предохранителя

● для защиты замыкающих контактов релейных выходов от коротких замыканий требуется

не требуется

Входы

исполнение входа

● каскадный вход/ оперативная коммутация

Да

● вход обратной связи

Да

● пусковой вход

Да

длительность импульса на входе датчика мин.

60 ms

число входов датчиков 1- или 2-канальный

Выходы

число выходов как контактный коммутационный элемент

● как замыкающий контакт

— противоаварийный с мгновенным срабатыванием

— противоаварийный с задержкой срабатывания

число выходов как бесконтактный полупроводниковый коммутационный элемент

● для функции сигнализации

— с мгновенным срабатыванием

● противоаварийный

— с задержкой срабатывания

— с мгновенным срабатыванием

коммутационная способность по току полупроводниковых выходов при DC-13 при 24 В

2 A

время

время включения при автоматическом пуске

● при постоянном токе макс.

85 ms

время включения при автоматическом пуске после отказа сети

● типичный

6 500 ms

● макс.

6 500 ms

время включения при контролируемом пуске

● макс.

85 ms

время задержки отпускания после размыкания цепей безопасности типичный

40 ms

время повторной готовности после размыкания цепей безопасности типичный

30 ms

время повторной готовности после отказа сети типичный

6,5 s

длительность импульса

● на входе кнопки ВКЛ. мин.

0,15 s

Цепь тока управления/ управление

тип напряжения оперативного напряжения питания

Постоянный ток

оперативное напряжение питания при постоянном токе расчетное значение

24 V

коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе

● исходное значение

0,8

● конечное значение

1,2

Монтаж/ крепление/ размеры

монтажное положение

любой

вид креплений

Винтовое и защёлкивающееся крепление

высота

100 mm

ширина

22,5 mm

глубина

91,6 mm

необходимое расстояние

● до заземленных компонентов вбок

5 mm

Подсоединения/ клеммы

исполнение электрического соединения

винтовой зажим

длина кабеля

● при медном проводе сечением 1,5 мм² и 150 нФ/км на каждую цепь датчика макс.

4 000 m

вид подключаемых сечений проводов

● однопроводной

1x (0,5 ... 2,5 мм²), 2x (1,0 ... 1,5 мм²)

● тонкопроволочный с концевой заделкой кабеля

1x (0,5 ... 2,5 мм²), 2x (0,5 ... 1,0 мм²)

● для проводов американского калибра (AWG) однопроводной

1x (20 ... 14), 2x (18 ... 16)

● для проводов американского калибра (AWG) многопроводной

1x (20 ... 16), 2x (20 ... 16)

исполнение электрического соединения втычной цоколь

Нет

Разрешения Сертификаты

Environment	General Product Approval
Environmental Confirmations
EMV		Functional Saftey	Test Certificates	Maritime application
		Type Examination Certificate	Type Test Certificates/Test Report
Maritime application		other		Railway
			Confirmation	Confirmation
