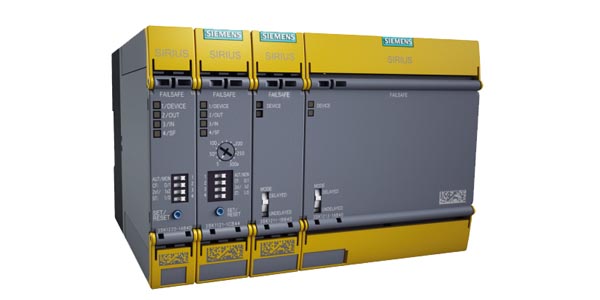

Модульные реле безопасности Siemens Sirius 3SK1

Обзор

Siemens SIRIUS 3SK1 - это универсальное семейство модульных реле безопасности, разработанных для построения надежных автономных цепей защиты персонала и технологического оборудования. Аппараты этой серии осуществляют непрерывный мониторинг и оценку сигналов от датчиков безопасности, таких как кнопки аварийного останова, позиционные концевые выключатели, бесконтактные магнитные и RFID-датчики, а также световые завесы. Модульная архитектура 3SK1 позволяет гибко масштабировать систему, наращивая количество безопасных входов и силовых выходов с помощью беспроводных соединительных разъемов. Это классическое и высоконадежное решение для локальных задач противоаварийной защиты и автоматизации в любых отраслях промышленности.

Особенности конструкции и модификации

Базовые модули Standard (3SK111): экономичные реле с жестко фиксированной логикой работы для базовых задач безопасности, имеющие релейные или полупроводниковые выходы.
Базовые модули Advanced (3SK112): многофункциональные приборы с настраиваемыми параметрами, возможностью регулировки времени задержки отключения (до 300 сек) и поддержкой подключения модулей расширения.
Расширение силовых выходов (3SK121): специализированные блоки расширения выходов SIRIUS 3RO и 3WO для увеличения количества размыкающих и замыкающих цепей под коммутацию мощной нагрузки.
Модули расширения входов (3SK122 / 3SK123): дополнительные блоки для увеличения числа контролируемых датчиков и организации каскадных цепей безопасности, а также выделенные блоки питания системы.
Шинные системные разъемы (3SK19): запатентованные крепежные соединители для сопряжения модулей Advanced между собой по задней стенке без использования внешних перемычек и проводов.
Два типа клеммных терминалов: исполнение устройств с классическими винтовыми зажимами или вибростойкими пружинными клеммами для быстрой фиксации проводников.

Преимущества использования

Гибкое модульное масштабирование: возможность быстрого расширения аппаратных возможностей системы путем простого защелкивания новых блоков входов/выходов на DIN-рейку рядом с базовым модулем.
Экономия времени на монтаж (для линейки Advanced): использование системных разъемов 3SK19 полностью исключает ручную прокладку проводов между реле, минимизируя человеческий фактор и ошибки расключения.
Широкий диапазон питающих напряжений: доступность модификаций как под стандартное промышленное напряжение 24V DC, так и универсальных блоков Advanced, работающих в сетях 115-240V AC/DC.
Высший класс промышленной безопасности: реле 3SK1 сертифицированы по строжайшим международным стандартам безопасности, обеспечивая уровень защиты вплоть до SIL 3 (IEC 62061) и PL e (ISO 13849-1).
Глубокая локальная диагностика: яркие светодиодные индикаторы на лицевой панели устройств мгновенно отображают статус питания, состояние входов, выходов, а также системные ошибки или задержки таймера.

Область применения

Локальные пульты и шкафы безопасности: организация цепей аварийного выключения и блокировки электропитания одиночных станков, агрегатов и производственных машин.
Металлообрабатывающее и прессовое оборудование: двухручное управление пуском прессов, гильотин и штамповочных линий для гарантированной защиты рук оператора.
Конвейерные и логистические участки: обработка сигналов от тросовых выключателей и кнопок аварийного останова, расположенных вдоль транспортировочных лент.
Мониторинг технологических зон и проемов: интеграция со световыми завесами, лазерными сканерами и защитными дверьми для мгновенного останова механизмов при входе персонала в опасную зону.
Деревообрабатывающая и текстильная промышленность: комплектация щитов автоматики деревообрабатывающих станков, пилорам и ткацких станков с высокими требованиями к скорости отключения питания.
