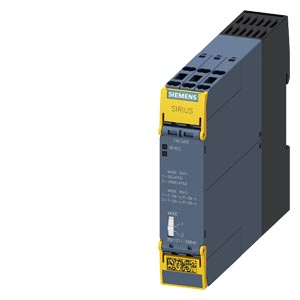

    Siemens 3SK1211-2BB40 коммутационное устройство

    Siemens 3SK1211-2BB40 коммутационное устройство

    МОДУЛЬ РАСШИРЕНИЯ ВЫХОДОВ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS 4RO, РЕЛЕЙНЫЕ РАЗРЕШАЮЩИЕ ЦЕПИ: 4 НО КОНТАКТА + КОНТРОЛЬНЫЙ СИГНАЛ ОБРАТНОЙ СВЯЗИ: 1 НЗ КОНТАКТ, НОМ. ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 24В DC, ПРУЖИННЫЕ КЛЕММЫ

    Купить 3SK12112BB40 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 17135 руб.

    Технические характеристики 3SK12112BB40

    		 Предохранительное устройство SIRIUS Расширение выхода 4RO с разблокирующими цепями реле 4 замыкающих контакта плюс сигнальная цепь реле, 1 размыкающий контакт Us = 24 В DC Пружинная клемма (Push-In)
    торговая марка изделия SIRIUS
    категория изделия Приборы для защитного отключения
    наименование изделия расширение выхода
    исполнение изделия Размыкающие цепи реле
    наименование типа изделия 3SK1
    Продуктивная функция
    функция изделия параметризуемый Без задержки / с задержкой по времени (только с системным соединением)
    пригодность к использованию
    ● противоаварийные электрические цепи Да
    Общие технические данные
    сертификат соответствия допуск UL Да
    мощность потерь [Вт] макс. 2,5 W
    напряжение развязки расчетное значение 300 V
    степень загрязнения 3
    категория перенапряжения 3
    выдерживаемое импульсное напряжение расчетное значение 4 000 V
    степень защиты IP корпуса IP20
    ударопрочность 10 г / 11 мс
    вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 mm
    частота коммутации макс. 360 1/h
    справочный идентификатор согласно МЭК 81346-2:2009 F
    Директива RoHS (дата) 11/05/2012
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    4,4'-isopropylidenediphenol (Bisphenol A, BPA) CAS-No. 80-05-7
    Масса нетто ME 0,215 kg
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 4 000 m
    ● примечание показатели дерейтинга указаны в памятке изделия 109792701
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    давление воздуха согласно SN 31205 900 ... 1 060 hPa
    Электромагнитная совместимость
    электромагнитная обстановка на объекте Этот продукт подходит для окружения Class B и может также использоваться в домашнем окружении.
    излучение электромагнитных помех IEC 60947-5-1, класс B
    Безопасность
    функция изделия пригодно для функции безопасности Да
    безопасное состояние Безопасный выход отключен
    испытания срока службы с учетом износа необходимые Да
    интервал контроля работоспособности макс. 1 a
    категория останова согласно МЭК 60204-1 0
    доля опасных отказов при низкой приоритетности запроса согласно SN 31920 15 %
    частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920 130 FIT
    IEC 62061
    предел действия SIL (подсистема) согласно EN 62061 3
    уровень полноты безопасности (SIL)
    ● согласно МЭК 62061 SIL 3
    PFHD при высокой приоритетности запроса согласно МЭК 62061 0 1/h
    ISO 13849
    категория согласно EN ISO 13849-1 4
    уровень эффективности защиты (PL)
    ● согласно ISO 13849-1 PL e
    категория
    ● согласно ISO 13849-1 4
    тип устройства согласно ISO 13849-1 1
    запас при расчете параметров согласно ISO 13849-2 необходимые Нет
    IEC 61508
    уровень полноты безопасности (SIL)
    ● согласно МЭК 61508 3
    тип защитного устройства согласно МЭК 61508-2 тип A
    PFHD при высокой приоритетности запроса согласно МЭК 61508 0 1/h
    средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 1E-6 1/y
    PFDavg при низкой приоритетности запроса согласно МЭК 61508 1E-6
    доля безопасных отказов (SFF) 99 %
    отказоустойчивость аппаратных средств (HFT)
    ● согласно МЭК 61508 1
    значение Т1
    ● срока службы согласно МЭК 61508 20 a
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
    Электрическая безопасность
    защита от прикосновения к токоведущим частям с защитой пальцев рук
    защита от коротких замыканий
    исполнение плавкой вставки предохранителя для защиты замыкающих контактов релейных выходов от коротких замыканий требуется gL/gG: 6 A или переключатель LS тип A: 3 A или переключатель LS тип В: 2 A или переключатель LS тип С: 1 A
    Входы
    исполнение входа
    ● вход обратной связи Нет
    Выходы
    число выходов как контактный коммутационный элемент
    ● как размыкающий контакт
    — для функции сигнализации с задержкой срабатывания 0
    — противоаварийный с мгновенным срабатыванием 0
    — противоаварийный с задержкой срабатывания 0
    ● как замыкающий контакт
    — для функции сигнализации с мгновенным срабатыванием 0
    — для функции сигнализации с задержкой срабатывания 0
    — противоаварийный с мгновенным срабатыванием 4
    — противоаварийный с задержкой срабатывания 0
    механический ресурс (циклов) типичный 10 000 000
    тепловой ток контактного коммутационного элемента макс. 5 A
    число выходов как бесконтактный полупроводниковый коммутационный элемент
    ● для функции сигнализации
    — с задержкой срабатывания 0
    коммутационная способность по току замыкающих контактов релейных выходов при DC-13
    ● при 24 В 5 A
    ● при 115 В 0,2 A
    ● при 230 В 0,1 A
    коммутационная способность по току замыкающих контактов релейных выходов при AC-15
    ● при 24 В 5 A
    ● при 115 В 5 A
    ● при 230 В 5 A
    суммарный ток макс. 12 A
    рабочий ток при 17 В мин. 5 mA
    время
    время включения при автоматическом пуске
    ● типичный 15 ms
    ● при постоянном токе макс. 30 ms
    время включения при автоматическом пуске после отказа сети
    ● типичный 15 ms
    ● макс. 30 ms
    время задержки отпускания при отказе сети
    ● типичный 10 ms
    ● макс. 15 ms
    время повторной готовности после отказа сети типичный 0,015 s
    Цепь тока управления/ управление
    тип напряжения оперативного напряжения питания Постоянный ток
    оперативное напряжение питания при постоянном токе расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение электромагнитной катушки при постоянном токе
    ● исходное значение 0,8
    ● конечное значение 1,2
    время задержки включения
    ● при постоянном токе макс. 30 ms
    время задержки отключения макс. 15 ms
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений Винтовое и защёлкивающееся крепление
    высота 100 mm
    ширина 22,5 mm
    глубина 121,6 mm
    необходимое расстояние
    ● при последовательном монтаже вбок 0 mm
    ● до заземленных компонентов вбок 5 mm
    Подсоединения/ клеммы
    исполнение электрического соединения пружинная клемма (Push-In)
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
    ● тонкопроволочный без концевой заделки кабеля 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 16)
    ● для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 16)
    исполнение электрического соединения втычной цоколь Нет
    Разрешения Сертификаты
    Environment General Product Approval EMV Functional Saftey

    Environmental Confirmations

    CCC

    cULus

    EAC

    KC

    Type Examination Certificate

    Maritime application other

    DNV (Det Norske Veritas)

    LR (Lloyds Register)

    RINA (Registro Italiano Navale)

    RMRS (Russian Maritime Register)

    Confirmation

    Дополнительная информация
    3SK1211-2BB40
    3SK1211-2BB40
    3SK1211-2BB40
    последнее изменение: 04.04.2026
    Дата
    10.04.2026     		Возможны изменения.
    © Copyright Siemens 2026
