    Siemens 3SK2941-2AA11 коммутационное устройство

    Siemens 3SK2941-2AA11 коммутационное устройство

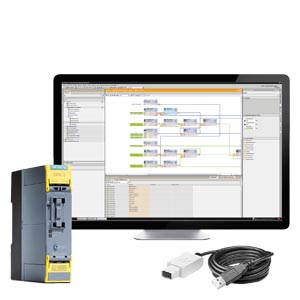

    стартовый комплект для реле безопасности 3SK2, содержимое: базовый модуль 3SK2 22,5 мм (3SK2112-2AA10), USB-кабель, ПО SIRIUS Safety ES V17 Basic для бесплатного скачивания

    Купить 3SK29412AA11 в один клик mdi-cart-outline В корзину

    mdi-warehouse Наличие: под заказ

    mdi-cash-multiple 45754 руб.

    Технические характеристики 3SK29412AA11

    		 стартовый комплект для реле безопасности 3SK2, содержимое: базовый модуль 3SK2 22,5 мм (3SK2112-2AA10), USB-кабель, ПО SIRIUS Safety ES V17 Basic для бесплатного скачивания
    торговая марка изделия SIRIUS
    категория изделия Защитный выключатель
    исполнение изделия включает в себя базовое устройство 3SK2112-2AA10, ПО SIRIUS Safety Basic TIA для скачивания и USB-PC-кабель 3UF7941-0AA00-0
    пригодность к использованию при контроле оптоэлектронных защитных устройств согласно МЭК 61496-1 Да
    пригодность к использованию
    ● контроль беспотенциальных датчиков Да
    ● контроль потенциальных датчиков Да
    ● контроль позиционных выключателей Да
    ● контроль цепей аварийного отключения Да
    ● контроль клапанов Да
    ● контроль оптоэлектронных защитных устройств Да
    ● контроль магнитных выключателей Да
    ● контроль бесконтактных выключателей Да
    ● противоаварийные электрические цепи Да
    Общие технические данные
    функция изделия
    ● функция аварийного останова Да
    ● контроль защитной двери Да
    ● контроль защитной дверцы с сувальдой Да
    ● подавление, 2 датчика параллельно Да
    ● подавление, 4 датчика параллельно Да
    ● подавление, 4 датчика последовательно Да
    ● параметризуемый контроль Да
    ● анализ: электрочувствительное защитное оборудование Да
    ● анализ: переключатель Да
    ● контроль контактных ковриков Да
    ● анализ: двуручный пульт управления Да
    ● анализ: разрешающий выключатель Да
    ● контролируемый пуск Да
    ● двуручное переключение согласно EN 574 Да
    конфигурационное программное обеспечение требуется Да; начиная с Safety ES V1.0
    число функциональных модулей типичный 50
    напряжение развязки расчетное значение 50 V
    степень загрязнения 3
    выдерживаемое импульсное напряжение расчетное значение 800 V
    степень защиты IP
    ● корпуса IP20
    ● для соединительной клеммы IP20
    ударопрочность 15 г / 11 мсек
    вибропрочность согласно МЭК 60068-2-6 5 ... 500 Hz: 0,75 mm
    частота коммутации макс. 2 000 1/h
    справочный идентификатор согласно МЭК 81346-2:2009 F
    Директива RoHS (дата) 07/01/2006
    SVHC substance name
    Lead CAS-No. 7439-92-1
    Lead monoxide (lead oxide) CAS-No. 1317-36-8
    2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
    Melamine CAS-No. 108-78-1
    Масса нетто ME 0,45 kg
    функция изделия пригоден для питания AS-i 24 В Нет
    функция изделия диагностика с помощью устройства CTT2 Нет
    Условия окружающей среды
    высота над уровнем моря при высоте над уровнем моря макс. 4 000 m
    окружающая температура
    ● при эксплуатации -25 ... +60 °C
    ● при хранении -40 ... +80 °C
    ● при транспортировке -40 ... +80 °C
    относительная атмосферная влажность при эксплуатации 10 ... 95 %
    давление воздуха согласно SN 31205 90 ... 106 kPa
    Электромагнитная совместимость
    излучение электромагнитных помех согласно МЭК 60947-1 класс A
    наведение кондуктивных помех
    ● вследствие импульса согласно МЭК 61000-4-4 2 кВ (порты питания) / 1 кВ (сигнальные порты)
    наведение полевых помех согласно МЭК 61000-4-3 10 В/m
    электростатический разряд согласно МЭК 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
    Безопасность
    интервал диагностического тестирования с помощью внутренней функции тестирования макс. 1 000 s
    категория останова согласно МЭК 60204-1 0 / 1
    IEC 62061
    предел действия SIL (подсистема) согласно EN 62061 3
    уровень полноты безопасности (SIL)
    ● согласно МЭК 62061 SIL 3
    PFHD при высокой приоритетности запроса
    ● согласно МЭК 62061 1E-8 1/h
    ISO 13849
    уровень эффективности защиты (PL) согласно EN ISO 13849-1 e
    категория согласно EN ISO 13849-1 4
    уровень эффективности защиты (PL)
    ● согласно ISO 13849-1 PL e
    IEC 61508
    уровень полноты безопасности (SIL)
    ● согласно МЭК 61508 3
    PFDavg при низкой приоритетности запроса согласно МЭК 61508 1,5E-5
    отказоустойчивость аппаратных средств (HFT)
    ● согласно МЭК 61508 1
    значение Т1
    ● для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 20 a
    Электрическая безопасность
    защита от прикосновения к токоведущим частям с защитой пальцев рук
    Входы/ Выходы
    функция изделия
    ● параметризуемые входы Да
    ● параметризуемые выходы Да
    ● на цифровых выходах защита от коротких замыканий Да
    число входов
    ● противоаварийный 10
    ● не противоаварийный 0
    время задержки входного сигнала 0 ... 150 ms
    тип цифровых входов согласно МЭК 60947-1 Тип 1
    время обнаружения входного сигнала на цифровом входе макс. 60 ms
    время задержки входного сигнала на цифровом входе макс. 150 ms
    входное напряжение на цифровом входе при постоянном токе расчетное значение 24 V
    входной ток на цифровом входе
    ● при сигнале <1> типичный 2,6 mA
    число выходов
    ● противоаварийный 2-канальный 2
    ● для тестирования контактных датчиков 2
    число выходов как контактный коммутационный элемент противоаварийный
    ● 1-канальный 0
    ● 2-канальный 0
    число выходов как бесконтактный полупроводниковый коммутационный элемент
    ● противоаварийный 2-канальный 2
    ● не противоаварийный 1
    исполнение бесконтактного коммутационного элемента противоаварийный Положительный выходной сигнал
    время повторной готовности безопасных выходов 0 ms
    время обратного считывания макс. 400 ms
    время контроля включением 3 ms
    время гашения общих драйверов 3 ms
    коммутационная способность по току полупроводниковых выходов при DC-13 при 24 В 4 A
    остаточный ток
    ● макс. 0,1 mA
    ● на цифровом выходе при сигнале <0> макс. 0,1 mA
    суммарный ток макс. 6,5 A
    падение напряжения макс. 0,5 V
    длина кабеля сигнального кабеля
    ● на входы
    — экранированный макс. 1 000 m
    — неэкранированный макс. 600 m
    ● на выходы
    — экранированный макс. 1 000 m
    — неэкранированный макс. 600 m
    Связь/ протокол
    протокол опциональный поддерживается
    ● протокол PROFIBUS DP Да; при использовании модуля интерфейса протокола DP; 64 бит циклических данных
    ● протокол PROFINET IO Да; при использовании интерфейсного модуля PN; 64 бит циклических данных
    протокол поддерживается протокол интерфейса AS Нет
    Цепь тока управления/ управление
    тип напряжения пост. ток
    оперативное напряжение питания расчетное значение 24 V
    коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при постоянном токе
    ● исходное значение 0,85
    ● конечное значение 1,2
    пик тока включения
    ● при 24 В 10 A
    длительность пика тока включения
    ● при 24 В 1 ms
    рабочая мощность расчетное значение 2,5 W
    Монтаж/ крепление/ размеры
    монтажное положение любой
    вид креплений Быстрое крепление на монтажной шине или винтовое соединение через дополнительный вставной клапан
    высота 100 mm
    ширина 22,5 mm
    глубина 124,5 mm
    Подсоединения/ клеммы
    функция изделия съемная клемма Да
    исполнение электрического соединения пружинная клемма (Push-In)
    вид подключаемых сечений проводов
    ● однопроводной 1x (0,5 ... 1,5 мм²), 2x (0,5 ... 1,5 мм²)
    ● тонкопроволочный с концевой заделкой кабеля 1x (0,5 ... 1,0 мм²), 2x (0,5 ... 1,0 мм²)
    ● для проводов американского калибра (AWG) однопроводной 1x (20 ... 16), 2x (20 ... 16)
    ● для проводов американского калибра (AWG) многопроводной 1x (20 ... 16), 2x (20 ... 16)
    поперечное сечение подключаемого провода тонкопроволочный с концевой заделкой кабеля 0,5 ... 1 mm²
    номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого провода
    ● однопроводной 20 ... 16
    ● многопроводной 20 ... 16
    Разрешения Сертификаты
    Environment General Product Approval EMV Functional Saftey other

    Environmental Confirmations

    cULus

    EAC

    KC

    Type Examination Certificate

    Confirmation

    Дополнительная информация
    3SK2941-2AA11
    3SK2941-2AA11
    3SK2941-2AA11
