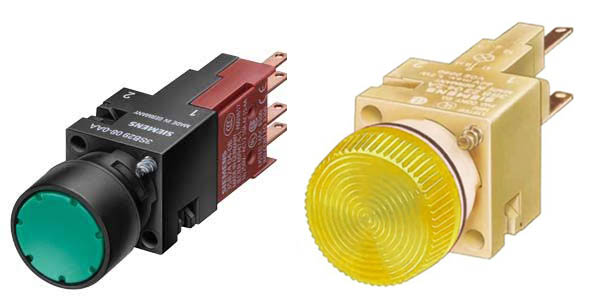

Комплектные устройства Siemens SIRIUS 3SB22

Обзор

Комплектные командные и сигнальные устройства серии SIRIUS 3SB22 от компании Siemens представляют собой полностью готовые к установке моноблочные приборы с ультракомпактным монтажным диаметром всего 16 мм. Данная серия разработана для применения в условиях жесткого дефицита пространства на лицевых панелях оператора, пультах управления и в малогабаритных распределительных шкафах. Главная особенность линейки 3SB22 заключается в том, что под одним готовым заказным артикулом поставляется полный комплект оборудования, необходимый для немедленного монтажа и подключения.

Основные группы комплектных устройств серии SIRIUS 3SB22

Комплектные кнопки без подсветки: готовые моноблоки с плоским или выступающим толкателем различных цветов (красный, зеленый, желтый, белый, черный), укомплектованные держателем и предустановленным набором сигнальных контактов (1 НО, 1 НЗ или 1 НО + 1 НЗ).
Комплектные кнопки с подсветкой: интегрированные светосигнальные кнопки со встроенным патроном подсветки и коммутационными контактами. Обеспечивают одновременную выдачу дискретной команды и яркую световую индикацию состояния цепи.
Комплектные поворотные переключатели: готовые к установке ручки-маховики на 2 или 3 положения с фиксацией или пружинным самовозвратом в нулевую точку, снабженные необходимым количеством контактных блоков под конкретную схему управления.
Комплектные замки с ключом: специализированные устройства управления с ключевым доступом (типа CES). Поставляются в сборе с контактами и используются для защиты промышленного оборудования от несанкционированного запуска.
Индикаторные и сигнальные лампы в сборе: готовые моноблочные светосигнальные приборы с гладкими линзами различных цветов (красный, зеленый, желтый, синий, прозрачный) и встроенными патронами для ламп, предназначенные для индикации режимов работы автоматики.

Преимущества использования комплектных устройств SIRIUS 3SB22

Полная готовность к монтажу (Решение «Все в одном»): единый артикул избавляет от необходимости отдельно подбирать, заказывать и вручную состыковывать нажимную головку, монтажную колодку и мелкие контактные блоки. Аппарат устанавливается на панель за один простой шаг.
Максимальная экономия места на приборной панели: уменьшенный монтажный диаметр 16 мм позволяет разместить в 2.5 раза больше независимых каналов управления и сигнальных индикаторов на единицу площади по сравнению со стандартными промышленными 22-миллиметровыми кнопками.
100% совместимость при регламентном ремонте: оригинальные компоненты позволяют оперативно заменить износившееся комплектное устройство на старом станке без необходимости рассверливания монтажных отверстий до 22 мм и полной переделки пульта оператора.
Надежная степень защиты и вибростойкость: приборы обеспечивают класс защиты фронтальной части до IP65, надежно предотвращая проникновение мелкодисперсной цеховой пыли, влаги и брызг жидкостей внутрь распределительных щитов.

Область применения

Техническое обслуживание, капитальный ремонт и замена износившихся органов управления в малогабаритных пультах оператора, мозаичных мнемосхемах и диспетчерских щитах.
Органы ручного управления, пуска и световой индикации в специализированном лабораторном, аналитическом и медицинском оборудовании.
Комплектование компактных приборных панелей в полиграфических машинах, упаковочных автоматах, дозаторах и легком станочном оборудовании.
Ремонт и поддержание эксплуатационной готовности систем автоматизации на объектах с жесткими ограничениями по глубине и габаритам шкафов управления.
