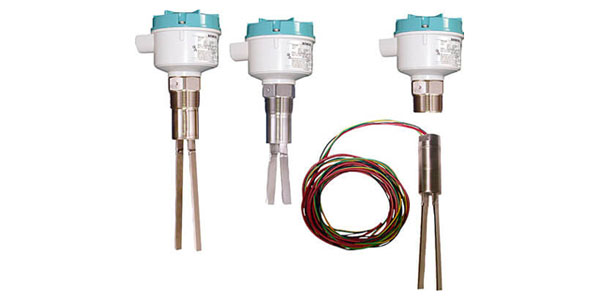

Siemens SITRANS LVS 200 Вибрационные сигнализаторы уровня

Siemens SITRANS LVS 200 Вибрационные сигнализаторы уровня. Обзор

Siemens SITRANS LVS 200 (7ML573) — вибрационный сигнализатор уровня для сигнализации MIN/MAX сыпучих материалов. Питание от 19 до 230 В AC или от 19 до 55 В DC, один релейный выход SPDT. Без теплоизоляции, резьбовые присоединения R 1 1/2 и NPT 1 1/2, удлинитель из нержавеющей стали 304 стандартной длины 235 мм.

Преимущества

• Вибрационный принцип: Надёжное обнаружение сыпучих материалов без контакта с движущимися частями
• MIN/MAX сигнализация: Контроль минимального и максимального уровня в бункерах
• Универсальное питание: AC и DC для гибкости подключения
• Релейный выход SPDT: Прямое управление насосами и задвижками
• Нержавеющая сталь 304: Стойкость к коррозии и абразивному износу

Область применения

• Силосы и бункеры: Сигнализация переполнения и необходимости дозагрузки
• Защита насосов: Предотвращение работы насоса при отсутствии материала
• Сыпучие материалы: Цемент, зерно, песок, пластиковый гранулят
• Минимальный и максимальный уровень: Автоматизация загрузки и разгрузки

Техническая документация

• KIP-SITRANS.pdf
  размер: 14.59 Мб, страниц: 264
• Pointek-CLS-300-standart.pdf
  размер: 413.10 Кб, страниц: 8
• Pointek-CLS300.pdf
  размер: 917.70 Кб, страниц: 13
• Pointek-ULS-200.pdf
  размер: 685.11 Кб, страниц: 4
• Руководство по эксплуатации «Pointek CLS 500»
  язык: RU, размер: 6.58 Мб, страниц: 100
• Руководство по эксплуатации «Pointek LPS 200»
  язык: RU, размер: 227.45 Кб, страниц: 13
• Руководство по эксплуатации «Pointek LVS 200»
  язык: RU, размер: 277.97 Кб, страниц: 16
• Руководство по эксплуатации «Pointek CLS 200»
  язык: RU, размер: 1.28 Мб, страниц: 22
• Руководство по эксплуатации «Pointek CLS 100»
  язык: RU, размер: 261.26 Кб, страниц: 15

Информация для заказа Siemens SITRANS LVS 200

• 7ML5731-1AA11-1AA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT) ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ДЮЙМА ( (BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CSA/FM ПЫЛЕВЗРЫВОЗАЩИТА, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-1AA11-1CA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT) ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ДЮЙМА ( (BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-1AB11-1AA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT) ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/2 ДЮЙМА NPT ( (КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CSA/FM ПЫЛЕВЗРЫВОЗАЩИТА, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-1AB11-1CA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT) ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/2 ДЮЙМА NPT ( (КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-6AA11-1BA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: 8/16 MA ИЛИ 4—20 MA, 12,5—35 V DC, 2-ПРОВОДНОЙ ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ДЮЙМА ( (BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: ATEX II 1/2 D, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-6AB11-1DA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: 8/16 MA ИЛИ 4—20 MA, 12,5—35 V DC, 2-ПРОВОДНОЙ ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/2 ДЮЙМА NPT ( (КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CE, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-7AA11-1BA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT), БАЗОВОЕ ИСПОЛНЕНИЕ ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ДЮЙМА ( (BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: ATEX II 1/2 D, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5731-7AB11-1AA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ СИГНАЛИЗАЦИИ MIN MAX СЫПУЧИХ МАТЕРИАЛОВ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT), БАЗОВОЕ ИСПОЛНЕНИЕ ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/2 ДЮЙМА NPT ( (КОНИЧЕСКАЯ), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 235 MM (9,25 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: РЕЗЬБА НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRICLAMP 304 (1.4301) ДОПУСКИ: CSA/FM ПЫЛЕВЗРЫВОЗАЩИТА, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5732-1AA11-1BA0SITRANS LVS 200: ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР, СИГНАЛИЗАЦИЯ ТВЕРДОЙ ФАЗЫ, ОСАДКОВ В ЖИДКОСТИ ПИТАНИЕ: ОТ 19 ДО 230 V AC, ОТ 19 ДО 55 V DC, ОДИН РЕЛЕЙНЫЙ ВЫХОД (SPDT) ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ТЕПЛОИЗОЛЯЦИИ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ((BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301): СТАНДАРТНАЯ ДЛИНА, 165 MM (6,50 ДЮЙМА) МАТЕРИАЛ ПРИСОЕДИНЕНИЯ К ПРОЦЕССУ / УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 304 (1.4301) ФЛАНЦЫ 321 (1.4541), TRI-CLAMP 304 (1.4301) ДОПУСКИ: ATEX II 1/2 D, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5734-1AB13-1DA0SITRANS LPS200, ЭЛЕКТРОМЕХАНИЧЕСКИЙ СИГНАЛИЗАТОР УРОВНЯ, КАБЕЛЬНОЕ ИСПОЛНЕНИЕ, для сигнализации малых уровней. POWER SUPPLY: 19 TO 230 V AC, 19 TO 55 V DC, ONE RELAY OUTPUT (SPDT) PROCESS TEMPERATURE: UP TO +80 C (+176 F) PROCESS CONNECTION THREADED: 1-1/2“ NPT ((TAPER), ANSI/ASME B1.20.1) (1.4301/304) EXTENSION LENGTH: 3001 ... 4000 MM (118.15 ... 157.48 INCH) APPLICATION TYPE: DRY BULK SOLIDS (125 HZ) ДОПУСКИ: CE (description not available) (description not available)
• 7ML5735-1AA11-0AA0Вибрационный сигнализатор номинального уровня, устойчив к внешним вибрациям и обеспечивает надежную работу с сыпучими продуктами в сложных условиях. Чувствительность > 30 г/л. ВХОДНОЕ НАПРЯЖЕНИЕ: РЕЛЕ DPDT - ОТ 19 ДО 230 V AC, ОТ 19 ДО 40 V DC ТЕМПЕРАТУРА ПРОЦЕССА: ДО +150 C (+302 F) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ((BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 316TI (1.4571): СТАНДАРТНАЯ ДЛИНА, 170 MM (6,69 ДЮЙМА) (описание отсутствует) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, CE, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5735-1AA11-0BA0Вибрационный сигнализатор номинального уровня, устойчив к внешним вибрациям и обеспечивает надежную работу с сыпучими продуктами в сложных условиях. Чувствительность > 30 г/л. ВХОДНОЕ НАПРЯЖЕНИЕ: РЕЛЕ DPDT - ОТ 19 ДО 230 V AC, ОТ 19 ДО 40 V DC ТЕМПЕРАТУРА ПРОЦЕССА: ДО +150 C (+302 F) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ((BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 316TI (1.4571): СТАНДАРТНАЯ ДЛИНА, 170 MM (6,69 ДЮЙМА) (описание отсутствует) ДОПУСКИ: CSA/FM КЛАСС II КАТ. 1, ГРУППА E, F, G, КЛАСС III, ATEX II 1/2 D, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5735-1AB11-0AA0Вибрационный сигнализатор номинального уровня, устойчив к внешним вибрациям и обеспечивает надежную работу с сыпучими продуктами в сложных условиях. Чувствительность > 30 г/л. ВХОДНОЕ НАПРЯЖЕНИЕ: РЕЛЕ DPDT - ОТ 19 ДО 230 V AC, ОТ 19 ДО 40 V DC ТЕМПЕРАТУРА ПРОЦЕССА: ДО +150 C (+302 F) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/4 NPT ((КОНУС), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 316TI (1.4571): СТАНДАРТНАЯ ДЛИНА, 170 MM (6,69 ДЮЙМА) (описание отсутствует) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, CE, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5735-2AA11-0AA0Вибрационный сигнализатор номинального уровня, устойчив к внешним вибрациям и обеспечивает надежную работу с сыпучими продуктами в сложных условиях. Чувствительность > 30 г/л. ВХОДНОЕ НАПРЯЖЕНИЕ: РЕЛЕ DPDT - ОТ 19 ДО 230 V AC, ОТ 19 ДО 40 V DC (СТАНДАРТНОЕ ИСПОЛНЕНИЕ) ТЕМПЕРАТУРА ПРОЦЕССА: ДО +150 C (+302 F) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: R 1 1/2 ((BSPT), EN 10226) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 316TI (1.4571): СТАНДАРТНАЯ ДЛИНА, 170 MM (6,69 ДЮЙМА) (описание отсутствует) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, CE, C-TICK (описание отсутствует) (описание отсутствует)
• 7ML5735-2AB11-0AA0Вибрационный сигнализатор номинального уровня, устойчив к внешним вибрациям и обеспечивает надежную работу с сыпучими продуктами в сложных условиях. Чувствительность > 30 г/л. ВХОДНОЕ НАПРЯЖЕНИЕ: РЕЛЕ DPDT - ОТ 19 ДО 230 V AC, ОТ 19 ДО 40 V DC (СТАНДАРТНОЕ ИСПОЛНЕНИЕ) ТЕМПЕРАТУРА ПРОЦЕССА: ДО +150 C (+302 F) ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ РЕЗЬБОВОЕ: 1 1/4 NPT ((КОНУС), ANSI/ASME B1.20.1) ДЛИНА УДЛИНИТЕЛЯ: НЕРЖАВЕЮЩАЯ СТАЛЬ 316TI (1.4571): СТАНДАРТНАЯ ДЛИНА, 170 MM (6,69 ДЮЙМА) (описание отсутствует) ДОПУСКИ: CSA/FM ОБЩЕЕ НАЗНАЧЕНИЕ, CE, C-TICK (описание отсутствует) (описание отсутствует)
