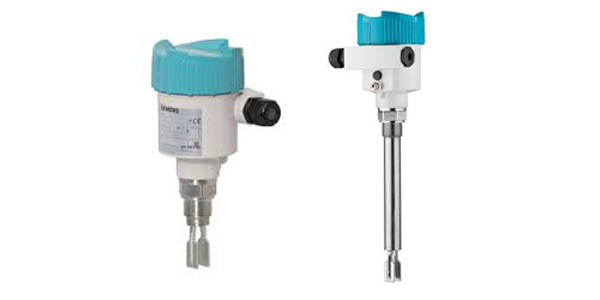

Siemens SITRANS LVL200 Вибрационные сигнализаторы уровня

Siemens SITRANS LVL200 Вибрационные сигнализаторы уровня. Обзор

Siemens SITRANS LVL200 (7ML5746) — вибрационный сигнализатор уровня стандартного исполнения для применения в жидкостях и опасных жидкостях. Контроль переполнения, высокого и низкого уровня, измерения расхода, защиты насосов. Для использования в применениях с уровнем полноты безопасности 2 (SIL-2). Бесконтактный электронный сигнализатор 20–250 В AC/DC.

Преимущества

• SIL-2 безопасность: Сертификация для применений с требованиями функциональной безопасности
• Вибрационный принцип: Надёжная работа с жидкостями, включая опасные среды
• Стандартное и расширенное исполнение: Выбор конфигурации под задачу
• Бесконтактная электроника: 20–250 В AC/DC, релейный выход
• Защита от переполнения: Встроенная защита для критических процессов

Область применения

• Опасные жидкости: Нефтепродукты, растворители и химические реагенты
• Функциональная безопасность SIL-2: Процессы с требованиями IEC 61508
• Контроль переполнения и пустого уровня: Резервуары и технологические ёмкости
• Защита насосов: Предотвращение аварий при отсутствии среды

Техническая документация

• KIP-SITRANS.pdf
  размер: 14.59 Мб, страниц: 264
• Pointek-CLS-300-standart.pdf
  размер: 413.10 Кб, страниц: 8
• Pointek-CLS300.pdf
  размер: 917.70 Кб, страниц: 13
• Pointek-ULS-200.pdf
  размер: 685.11 Кб, страниц: 4
• Руководство по эксплуатации «Pointek CLS 500»
  язык: RU, размер: 6.58 Мб, страниц: 100
• Руководство по эксплуатации «Pointek LPS 200»
  язык: RU, размер: 227.45 Кб, страниц: 13
• Руководство по эксплуатации «Pointek LVS 200»
  язык: RU, размер: 277.97 Кб, страниц: 16
• Руководство по эксплуатации «Pointek CLS 200»
  язык: RU, размер: 1.28 Мб, страниц: 22
• Руководство по эксплуатации «Pointek CLS 100»
  язык: RU, размер: 261.26 Кб, страниц: 15

Информация для заказа Siemens SITRANS LVL200

• 7ML5746-1AA00-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: БЕЗ ДОПУСКОВ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G 3/4 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-1AA07-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: БЕЗ ДОПУСКОВ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G1 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-1BA00-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: ЗАЩИТА ОТ ПЕРЕПОЛНЕНИЯ В СООТВЕТСТВИИ С WHG ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G 3/4 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-1BB02-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: ЗАЩИТА ОТ ПЕРЕПОЛНЕНИЯ В СООТВЕТСТВИИ С WHG ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: ФЛАНЕЦ DN25, PN40 ФОРМА C, DIN 2501 / PFA ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-1DA00-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: ATEX II 1/2G, 2G EEX D IIC T6 + WHG ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G 3/4 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-1DA07-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: БЕСКОНТАКТНЫЙ ЭЛЕКТРОННЫЙ СИГНАЛИЗАТОР 20... 250 V AC/DC ДОПУСКИ: ATEX II 1/2G, 2G EEX D IIC T6 + WHG ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G1 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-2AA00-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: ДВОЙНОЕ РЕЛЕ (DPDT) 20...72 V DC / 20...250 V AC (3A) ДОПУСКИ: БЕЗ ДОПУСКОВ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: РЕЗЬБА G 3/4 A, PN64 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML5746-2AA06-1AA0Модуль
• 7ML5746-2AA30-1BA0модуль SITRANS LVL200 STANDARD: STANDARD VIBRATING LEVEL SWITCH FOR USE IN LIQUID AND LIQUID HAZARDOUS APPLICATIONS SUCH AS OVERFLOW, HIGH, LOW AND DEMAND APPLICATIONS, AS WELL AS PUMP PROTECTION. FOR USE IN SIL-2 APPLICATIONS. ELECTRONICS: DOUBLE RELAY (DPDT) 20...72 V DC/20...250 V AC (3A) APPROVALS: WITHOUT APPROVALS PROCESS CONNECTION / MATERIAL: THREAD M27X1.5, PN64 / 316L ADAPTER/PROCESS TEMPERATURE: WITHOUT ADAPTER/ -50...150 C HOUSING/CABLE ENTRY: ALUMINIUM IP66/IP67 / 1/2“ NPT . .
• 7ML5746-2AA86-1AA0SITRANS LVL200 STANDARD: СТАНДАРТНОЕ ИСПОЛНЕНИЕ. ВИБРАЦИОННЫЙ СИГНАЛИЗАТОР УРОВНЯ ДЛЯ ПРИМЕНЕНИЯ В ЖИДКОСТЯХ И ОПАСНЫХ ЖИДКОСТЯХ ДЛЯ КОНТРОЛЯ ПЕРЕПОЛНЕНИЯ, ВЫСОКОГО И НИЗКОГО УРОВНЕЙ, ИЗМЕРЕНИЯ РАСХОДА, А ТАКЖЕ ДЛЯ ЗАЩИТЫ НАСОСОВ. ДЛЯ ИСПОЛЬЗОВАНИЯ В ПРИМЕНЕНИЯХ С УРОВНЕМ ПОЛНОТЫ БЕЗОПАСНОСТИ 2 (SIL-2). ЭЛЕКТРОНИКА: ДВОЙНОЕ РЕЛЕ (DPDT) 20...72 V DC / 20...250 V AC (3A) ДОПУСКИ: БЕЗ ДОПУСКОВ ПРИСОЕДИНЕНИЕ К ПРОЦЕССУ / МАТЕРИАЛ: ФЛАНЕЦ DN25, PN6 ФОРМА C, DIN 2501 / 316L ПЕРЕХОДНИК / ТЕМПЕРАТУРА ПРОЦЕССА: БЕЗ ПЕРЕХОДНИКА/ -50. ..150 С КОРПУС / КАБЕЛЬНЫЙ ВВОД: АЛЮМИНИЙ IP66/IP67 / M20X1,5 (описание отсутствует) (описание отсутствует)
• 7ML57462DA001AA0СИГНАЛИЗАТОР УРОВНЯ
