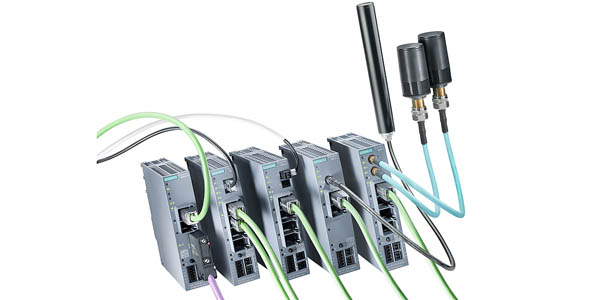

Промышленные модемы и марштрутизаторы SCALANCE M для Ip-сетей

SCALANCE M – промышленные маршрутизаторы

Ассортимент продукции SCALANCE M включает в себя мобильные беспроводные маршрутизаторы, а также маршрутизаторы для проводной связи. Эти промышленные маршрутизаторы достаточно универсальныи могут использоваться в телеуправлении, телесервисе и любых других приложениях для удаленной промышленной связи. Подключение к удаленным сетям - открытым или закрытым сетям связи - осуществляется через промышленные маршрутизаторы SCALANCE M. Беспроводаная связь происходит с использованием GSM, UMTS, LTE, проводная - через ADSL и SHDSL или PROFIBUS / MPI. Для безопасного удаленного доступа к установкам и оборудованию эти промышленные маршрутизаторы легко интегрируются в платформу управления SINEMA Remote Connect для удаленных сетей.

SCALANCE M. Беспроводное подключение к удаленным сетям

Использование сетей мобильной телефонной связи общего пользования является более дешевым решением, чем создание корпоративной беспроводной сети (например, промышленной беспроводной локальной сети). Также это целесообразно, если нет другого пути передачи данных (например, выделенная линия / телефонная сеть). Но для этого требуются достаточно мощные преимники сигнала в местах конечных пользователей сети

С использованием мобильных беспроводных маршрутизаторов SCALANCE M пользователи как стационарных станций, так и пользователи, например железнодорожных и дорожных транспортных средств, а также судов внутреннего и прибрежоно плавания могут быть подключены к центральной системе управления и контроля. Высокая скорость передачи данных позволяет передавать объемные данные или изображения в режиме реального времени. В зависимости от приложения и доступности, связь может осуществляться через GSM, UMTS или LTE.

Беспроводные модули семейства SCALANCE M

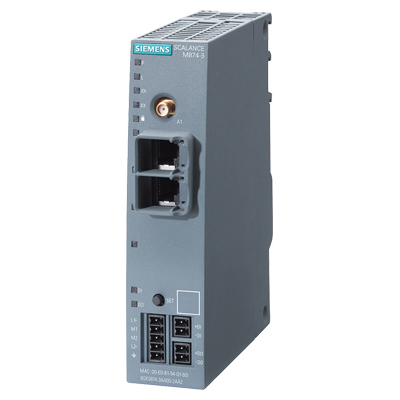

M876-4	M876-3	M874-3	M874-2

Standard
4G	3G	3G	2G
(LTE)	(UMTS, CDMA2000)	(UMTS)	(GSM)
Data rate
Downlink: up to100 Mbps Uplink: up to 50 Mbps	Downlink: 14.4 Mbps Uplink:5.76 Mbps (HSPA+); Forward link: 3.1 Mbps; Reverse link: 1.8 Mbps (EV-DO)	Downlink: 14.4 Mbps; Uplink:5.76 Mbps (HSPA+)	Downlink: 236.8 kbps; Uplink: 236 8 kbps (eGPRS)
Antenna connectors
2 x SMA	2 x SMA	1 x SMA	1 x SMA
Рабочий диапазон температур
-20°C to +60°C
Степень защиты
IP20
Безопасность
VPN (IPsec / OpenVPN*) / Firewall
Engineering
Command Line Interface (CLI). Web-based Management(WBM). MIB support. TRAPs via e-mail
Special characteristics
Redundant power supply; Network management via SNMP SMS alarming: Connection to SINEMA Remote Connect; NAT
Only M876-4: Managed 4-portSwitch; Railway applications (EU) according to EN 50121-3-2, EN 50121-4. EN 50155 (no coated PCBs); EN 61373 (cat 1, cl. A and cl. B)	Only M876-3: Managed 4-port Switch;	—	—

SCALANCE M. Проводное подключение к удаленным сетям

Проводные маршрутизаторы семейства SCALANCE M обеспечивают экономичное и безопасное соединение удаленных машин и установок. Связь осуществляется через уже проложенные двухпроводные или многожильные кабели (с SHDSL) или проводные телефонные или DSL-сети (с ADSL). Также возможно подключение станций PROFIBUS - без дополнительных адаптеров или программного обеспечения.

Проводные модули семейства SCALANCE M

M804PB	M826-2	M816-1	M812-1

Standard
PROFIBUS/ MPI	SHDSL	ADSL2+	ADSL2+
Data rate
Up to 12 Mbps(at the PROFIBUS/MPIInterface)	Up to 15.3 Mbps	Downlink: 25 Mbps Uplink: 1.4 Mbit/s	Downlink: 25 Mbps Uplink: 1.4 Mbit/s
DSL connection system
—	2 x SHDSL (terminal strip)	1 x ADSL2+ (RJ45)	1 x ADSL2+ (RJ45)
LAN interfaces
2 x RJ45	4 x RJ45	4 x RJ45	1 x RJ45
Temperature range
-20 °C to +60^CC	-40°C to +70°C	0°C to +60^eC	0°C to +60^eC
Degree of protection
IP20	IP20	IP20	IP20
Security
VPN (IPsec/ OpenVPN*)/ Firewall	VPN (IPsec, OpenVPN*) / Firewall	VPN (IPsec, OpenVPN*) / Firewall	VPN (IPsec, OpenVPN) / Firewall
Operation mode with ADSL 2 / ADSL 2+
—	—	Annex A, Annex , Annex J	Annex A, Annex B, Annex J
Special characteristics
Redundant power supply; network management via SNMP; NAT
Connection to SINEMA Remote Connect with auto configuration	Connection to SINEMA Remote Connect with auto configuration	Connection to SINEMA Remote Connect with auto configuration	—
Only M804PB:PROFIBUS/ MPI Interface	Only M826-2:Railway application according to EN 50121-3-2. EN 50121-4, EN 50155 (no coated PCBs); Railway application according to EN 61373 (cat. 1, cl A and cl. B)	—	—

Преимущества SCALANCE M

Широкая область применения благодаря большой пропускной способности, высокой производительности и скорости
Высокие стандарты безопасности, использующие встроенные функции безопасности, такие как брандмауэр (контроль состояния) и VPN (IPsec) для реализации концепции промышленной безопасности
Для достижения высокого уровня доступности процесса пути передачи могут быть структурированы с избыточностью
Современные мобильные телефонные сети и Интернет позволяют машинам и установкам постоянно подключаться к центру управления экономически эффективным образом.
Экономичные тарифы на объемы приводят к низким затратам на передачу
Простота подключения локальных сетей посредством IP-связи через WAN
