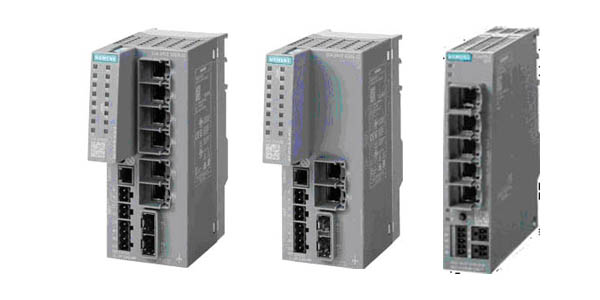

Scalance S промышленные firewall (межсетевые экраны). Обзор

В современных системах автоматизации широко используется сетевой обмен данными между отдельными компонентами автоматизации, между компонентами автоматизации и офисным уровнем предприятия, удаленный доступ к производственным данным через интернет. Использование сетевых технологий повышает открытость и гибкость системы управления производством, упрощает вопросы интеграции новых компонентов, позволяет быстро анализировать поступающие данные, принимать обоснованные решения, повышает конкурентоспособность предприятия.

Однако использования открытых систем связано с рисками кибератак, манипуляции данными, саботажа и промышленного шпионажа. Для надежной защиты от этих негативных воздействий необходимо использовать многоуровневую концепцию защиты производственных данных, которую можно разделить на три уровня:

Обеспечение защиты на уровне предприятия. Базируется на организационных мерах по мониторингу и контролю доступа, а также внедрению процессов управления безопасностью.
Обеспечение сетевой безопасности, предполагающей ограничение доступа к производственной сети.
Обеспечение системной целостности, предполагающей контроль доступа и защиту целостности данных компонентов автоматизации.

Ключевым элементом этой концепции является сетевая безопасность. Она обеспечивается защитой доступа к сетям автоматизации и другим сетям, защитой от удаленного доступа через интернет, сементацией сетей.

Обеспечение сетевой безопасности в системах автоматизации SI-MATIC поддерживается на уровне:

Аппаратуры серии SCALANCE S.
Коммуникационных процессоров CP 343-1 Advanced/ CP 443-1 Advanced/ CP 1243-1/ CP 1543-1/ CP 1543SP-1 программируемых контроллеров S7-300/ S7-400/ S7-1200/ S7-1500/ ET 200SP соответственно.
Коммуникационного процессора CP 1628 для компьютеров.
Программного обеспечения SOFTNET Security Client для компьютеров.
UMTS роутера SCALANCE M875.

Модули семейства SCALANCE S

Семейство SCALANCE S объединяет модули защиты данных в производственных и открытых сетях. Они обеспечивают защиту данных, передаваемых между системами автоматизации, защиту от ошибок операторов, от несанкционированного доступа, пре-дотвращают сбои в работе и перегрузку сети. Они способны вы-полнять аутентификацию партнеров по связи, шифровать данные и передавать их через VPN, защищая от шпионажа и манипуля-ций. Защищенный обмен данными не зависит от используемых протоколов и может выполняться через интернет.

Конфигурирование всех приборов семейства выполняется с помощью программного обеспечения STC (Security Configuration Tool). Применение аппаратуры SCALANCE S не требует внесения изменений в топологии существующих сетей.

Все модули семейства обеспечивают поддержку функций межсе-тевого экрана (firewall). Конфигурирование межсетевых экранов выполняется с использованием глобальных правил и символьных имен для IP адресов. В соответствии с этими правилами могут ус-танавливаться различные уровни прав доступа к сети.

Дополнительный набор поддерживаемых функций зависит от типа используемого модуля.

SCALANCE SC632-2C	SCALANCE SS636-2C	SCALANCE S615	SCALANCE SC642-2C	SCALANCE SC646-2C

10/100/1000 Мбит/с	10/100/1000 Мбит/с	10/100 Мбит/с	10/100/1000 Мбит/с	10/100/1000 Мбит/с
Firewall	Firewall	Firewall	Firewall	Firewall
4-порта	6-портов	До 20 VPN туннелей	До 200 VPN туннелей	До 200 VPN туннелей

SCALANCE SC600

Модуль SCALANCE SC600 может использоваться в сетях со скоростью обмена данными 10/100/1000 Мбит/с. Дополнительно к режиму моста он способен выполнять и функции IP мршрутизатора, присваивать IP адреса внутренним сетевым узлам через встроенный DHCP сервер, обеспечивает поддержку протоколов NAT и NATP.

Он позволяет анализировать содержимое регистрационного журнала с помощью Syslog сервера, обеспечивает поддержку протокола SNMP и может интегрироваться в систему управления сетью, способен работать с динамическими IP адресами.

Поддержка функций VPN шлюза, обеспечивает защиту данных от шпионажа и несанкционированных манипуляций.

В сочетании с программным обеспечением SOFTNET Security Client и маршрутизаторами SCALANCE M UMTS модуль позволяет выполнять безопасный удаленный доступ через интернет с поддержкой функций IPSec VPN.

SCALANCE S615

Модуль SCALANCE S615 может использоваться в сетях со скоростью обмена данными 10/100 Мбит/с и обеспечивает поддержку всех функций модуля S612. Модуль позволяет свободно конфигурировать до пяти защищенных зон и межсетевых экранов между ними на один порт VLAN. Для удаленного доступа через интернет он позволяет использовать не только UMTS, но и GPRS/LTE мар-шрутизаторы SCALANCE M.

Модуль может быть легко подключен к SINEMA Remote Connect через автоматически конфигурируемый интерфейс (активируется при использовании KEY-PLUG SINEMA Remote Connect) с поддержкой функций OpenVNP.

SCALANCE SC632-2C

2x комбинированных порта, электрических или оптических; 10/100/1000 Мбит / с RJ45 или 100 Мбит / с SFP или 1000 Мбит / с SFP, брандмауэр, SINEMA RC (со встроенной лицензией уст-ройства).

SCALANCE SC636-2C

4x комбинированных порта, электрических или оптических; 10/100/1000 Мбит / с RJ45 или 100 Мбит / с SFP или 1000 Мбит / с SFP, брандмауэр, SINEMA RC (со встроенной лицензией уст-ройства).

SCALANCE SC642-2C

2x комбинированных порта, электрических или оптических, 10/100/1000 Мбит / с RJ45 или 100 Мбит / с SFP или 1000 Мбит / с SFP, брандмауэр, VPN, SINEMA RC (со встроенной лицензией устройства)

SCALANCE SC646-2C

4x порта, электрических 10/100/1000 Мбит / с RJ45 и 2x комби-нированных портов, электрические или оптические, 10/100/1000 Мбит / с RJ45 или 100 Мбит / с SFP или 1000 Мбит / с SFP, брандмауэр, VPN, SINEMA RC (со встроенной лицензией устройства)

Программное обеспечение SOFTNET Security Client

Пакет SOFTNET Security Client является компонентом системы сетевой защиты данных программируемых контроллеров. Он утанавливается на компьютеры/ программаторы и выполняет функции VPN клиента, обеспечивающего защищенный доступ к системам автоматизации через LAN или WAN. Для использова-ния SOFTNET Security Client компьютер/ программатор должен быть оснащен 32-разрядной операционной системой Windows XP Professional SP3, 32- или 64-разрядной операционной систе-мой Windows 7 Professional/ Ulimate

Наименование			Заказные номера
Модули серии SCALANCE S
SC632-2C: межсетевой экран. DHCP сервер. Syslog. символьные IP адреса. 10/100/1000 Мбит/с			6GK5632-2GS00-2AC2
SC636-2C: межсетевой экран. DHCP сервер. Syslog. символьные IP адреса. 10/100/1000 Мбит/с			6GK5636-2GS00-2AC2
S615: межсетевой экран, до 20 VPN соединений 10/100 Мбит/с			6GK5615-0AA00-2AA2
K-PLUG для активиации SDSTEMA REMOTE CONNECT в модуле SCALANCE S615			6GK590S-0PB00
SC642-2C: межсетевой экран, до 200 VPN соединений . DHCP сервер. Syslog. 10/100/1000 Мбит/с			6GK5642-2GS00-2AC2
SC646-2C: межсетевой экран, до 200 VPN соединений, брандмауэр. DHCP сервер. Syslog. 10/100/1000 Мбит/с			6GK5646-2GS00-2AC2
Программное обеспечение
SOFTNET Security Client V4: для поддержки защищенных VPN соединений между компьютерами/программаторами и сегментами сети PROFINET, модулями SCALANCE S (кроме S615), другими компонентами защиты данных			6GK1704-1VW04-0AA0
SENEMA REMOTE CONNECT VIRTUAL для поддержки защищенных VPN туннелей между модулями SCALANCE S615, SCALANCE М, компьютерами и программаторами	На 4 VPN соединения		6GK1720-1AH01-0BV0
	На 64 VPN соединения		6GK1722-1JH01-0BV0
	На 256 VPN соединений		6GK1722-1MH01-0BV0
	На 1024 VPN соединения		6GK1722-1QH01-0BV0
SENEMA Remote Connect Client V1.1 клиентское ПО			6GK1721-1XG01-0AA0
SINEMA Server Basic V13 DL програмное обеспечение для мониторинга промышленных сетей, включая PROFINET, с определением топологии сети, с ведением архива событий и автоматичегим генерированием отчетов, лицензия на		50 устройств	6GK1781-1ВА14-0AA0
		100 устройств	6GK1781-1DA14-0AA0
		250 устройств	6GK1781-1JA14-0AA0
		500 устройств	6GK1781-1TA14-0AA0
