Как Цифровизация поможет ответить на ваши основные вопросы?

Как мы можем понять состояние этой машины без добавления дополнительных датчиков?
Нужно ли обслуживать конвейеры, чтобы обеспечить работоспособность этой линии?
Как узнать, нужно ли нам обслуживать наш кран-штабелер, не останавливая его и не влияя на пропускную способность логистики?
Как мы можем избежать незапланированных простоев в этом процессе и обеспечить работу насосов?

Цифровизация - это больше, чем манипулирование известными модными словами. Реальная добавленная стоимость может быть выведена только в том случае, если мы понимаем болевые точки пользователей

Облачные предложения - это инструменты, помогающие защитить существующий бизнес.
Они интересуются не только к отельно стоящей машине: Это их машины и их завод, и они заботятся о них!

До сложных методов прогнозирования – Пользователи машины должны понимать свою машину

Прозрачность (Где мы?)
- Понимание данных
- которые у вас есть
- Фокус на уместной информации
Аналитика (Что изменилось?)
- Эмпирическая информация помогает понять тенденции
- Обнаружить корреляцию между различными предметами
Прогноз (Что произойдёт?)
- На основе аналитической информации возможно прогнозирование будущих эффектов
- Может поддерживаться более сложными статистическими методами

Объединяя сфуру IoT-операторов установок и машин и инженерную сферу машиностроителей

Инжиниринговая сфера: машиностроитель
- Разработка
- Планирование
IoT сфера: оператор машин и установок
- Инжиниринг
- Производство
- Сервисы

С 3 сферами деятельности мы реализуем нашу стратегию цифровизации

Разработка
Планирование
Инжиниринг
- Виртуализация приводной системы
Производство
- Подключение приводных систем к платформам
Сервисы
- Преобразование и обработка собранных дынных

Подключение к платформам: все параметры SINAMICS могут быть переданы непосредственно в MindSphere

HTTPS в Mindsphere Родная модель данных MindSphere

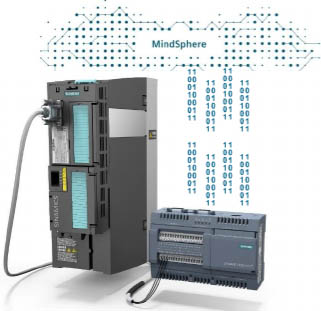

SINAMICS CONNECT 300

Компактная конструкция - Низкочастотные данные
Простая установка
Простая передача данных: Точка-точка , USS / RS232
Простой ввод в эксплуатацию со встроенным веб-сервером
Подключение до 8 преобразователей одновременно
Готов к мировым рынкам

SINAMICS CONNECT 300 Подключение к MindSphere более простых систем

Сортировка, конвейерная техника

Вода, цемент, химия
Конвейерные ленты, роликовые конвейеры, цепные конвейеры

Автоматизация зданий

Центробежные / осевые вентиляторы для:

очистные сооружения, кровельные агрегаты
системы подмеса свежего воздуха
холодильные установки
автомобильные парковки

Водоподготовка / водоотведение

Работа насосов
Подача воды
Водоотведение
Очистка воды
Орошение
Фонтанные насосы

Подключите приводные системы к платформам: с SINAMICS CONNECT 300 еще больше возможностей

SINAMICS CONNECT 300 основан на MindConnect IOT2040

Функция

Подключение преобразователей SINAMICS V20, G120 и Micromaster 4 без изменения версии прошивки (софта / “железа”)
- Подключение простых преобразователей без подключения к контроллерам
- Обращаясь также к пользователям машин и их установкам в коричневом поле
Двухточечная передача данных вне полевой шины
- Удержание трафика данных от полевой шины
Подключение до 8 преобразователей одновременно
- Для эффективного подключения большего кол-ва преобразователей
Легко использовать: ввод в эксплуатацию Plug and Play
- Минимизация усилий для подключения к облаку

Подключите приводные системы к платформам : With SINAMICS CONNECT 300 V1.1

Новые функции

Режим Эксперт: свободно выбирать из 200 параметров преобразователя
Комплексный ввод в эксплуатацию и сервисное обслуживание устройства через встроенный веб-сервер (сертификаты CA, управление лицензиями, обновления прошивки, автоматическая проверка конфигурации и т.д)
Отображать состояние соединения MindSphere непосредственно на веб-сервере
Безопасное подключение к облаку: буфер данных 500 МБ
Комплексное подключение к MindSphere в AWS, MindSphere в AZURE и ALIBABA Cloud

Загрузите в облако все, что Вам нужно, но надежно!

Выберите соответствующие данные из 2000 параметров привода..
Между полевым устройством и шлюзом: службы PN/S7 или RS232/USSБ
Передача в MiindSphere: HTTPS// JSON
Сохраняйте данные на собственном защищенном клиенте MiindSphere

Доступные решения помимо SINAMICS CONNECT 300

Решение

MindConnect Nano: Предустановленный IPC, извлечение данных через сервисы параметров S7, поддерживает различные протоколы для передачи зашифрованных данных в MindSphere
MindConnect IoT2040: Автономное устройство, извлечение данных через сервисы параметров S7, поддерживает различные протоколы для передачи зашифрованных данных в MindSphere
MindConnect FB 1500: Функциональный блок для процессоров SIMATIC S7-1500, поддерживает различные протоколы для передачи зашифрованных данных в MindSphere

Преимущества

Доставка данных для облачных приложений и сервисов. Включая анализ данных для оптимизации активов и предоставления соответствующих услуг.

Сравнение производительности разных агентов данных

	MindConnect lоT2040	MindConnect Nano	MindConnect FB S7-1500	SINAMICS CONNECT 300
Буферизация данных	До 500 МБ буферного пространства для собранных данных	До 500 МБ буферного пространства для собранных данных	Зависит от процессора	Хранит до 160 000 параметров
Заказной код	9АС2112-0АА00-1YA2	9АС2112-8ВА12-0КА1	Зависит от процессора	6SL3255-0AG30-0AA0
Память / RAM	1 GB	2GB	Зависит от процессора	1 GB
Максимальная передача данных (точки данных / с)	25	250	110 (за актив)	160
Протокол (Drive-Gateway)	S7	S7	PB/PN	USS

SINAMICS CONNECT 300 Подключение

В таблице описаны детали подключения:

Интерфейс	IP Адрес	Описание
X1	DHCP	Требуется для подключения к MindSphere (Router)
X2	Статический	Требуется для настройки SINAMICS CONNECT 300

X121 (порт 1-4) или X122 (порт 5-8). Каждый порт имеет четыре соединения (TXn, RXn, M, PEn; n = номер порта)

Подключение G120 и SINAMICS CONNECT 300

Пример подключения Pin out	RS232: SUB-D 9pol (мама)	SINAMICS CONNECT 300

Подключение MICROMASTER 440 и SINAMICS CONNECT 300

Пример подключения Pin out	RS232: SUB-D 9pol (мама)	SINAMICS CONNECT 300

Подключение V20, V20 DB9 и SINAMICS CONNECT 300

Пример подключения Pin out	Пример подключения D-Sub	SINAMICS CONNECT 300

SINAMICS CONNECT 300 Определить преобразователь

SINAMICS CONNECT 300 поддерживает 2 режима «Auto» и «Manual», как он может подключиться к веб-серверу
Auto (по умолчанию): нажмите кнопку USER на порту (не менее 1 секунды) или подождите до 5 минут, пока устройство распознает преобразователь
Manual: Здесь параметры привода должны быть установлены вручную через веб-сервер

SINAMICS CONNECT 300 Конфигурация

SINAMICS CONNECT 300 должен быть подключен к ПК с помощью Ethernet-кабеля через порт X2
Измените сетевой адрес ПК на 192.168.200.x "x" ("x" может быть любое число между 2 и 254)
Порт X1 должен быть подключен к маршрутизатору через локальную сеть.

SINAMICS CONNECT 300 Веб-сервер интерфейс

Для первого входа в систему имя пользователя: Admin и пароль: Admin
Затем вам будет предложено назначить новый пароль и ответить на 4 вопроса безопасности
При входе в систему веб-сервер выглядит так:

SINAMICS CONNECT 300 Setup Wizard

Эта страница служит обзором активности отдельных портов и заданных параметров
Новая функция: статус Mindsphere для просмотра информации без входа в Mindshere

На вкладке "Data Accquisition" порты могут быть активными и неактивными, а параметры могут быть настроены
Изменения должны быть сохранены через "View Modifications"

20 предопределенных параметров активируются по умолчанию (включая массив последних 8 сбоев)
44 дополнительных параметра могут быть дополнительно выбраны вручную
Добавлен поиск по параметрам
Добавлена в озможность изменения времени выборки для всех параметров одним кликом

SINAMICS CONNECT 300 Подключение к MindSphere

После того, как преобразователи подключены к SINAMICS CONNECT 300 и активны на веб-сервере, устройство все равно должно быть включено. Это необходимо для отправки данных в MindSphere
Вы должны использовать «SHARED SECRET» в качестве профиля безопасности в конфигурации MindSphere в «Asset Manager», а затем сгенерировать временный входящий ключ. Этот ключ должен быть скопирован в файл XXX.txt, сохранен локально и загружен на веб-сервер SINAMICS CONNECT 300
Подробное описание доступно в Руководстве

SINAMICS CONNECT 300 полностью настроен Ссылки на данные в MindSphere и в MindConnect

После регистрации необходимо создать ссылки на данные, чтобы их можно было использовать в приложениях

“С открытой платформой IoT MindSphere Siemens полностью поддерживает нашу цифровую аналитику насосов. SINAMICS CONNECT 300 без труда подключил установленную базу преобразователей SINAMICS к MindSphere. Благодаря такому открытому подходу данные доступны в MindSphere для нашего собственного аналитического приложения PumpAnalyzer.”

Паоло Ванини – владелец Softeam S.p.A, Италия
