Siemens 6XV1801-5AH10 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18015AH10

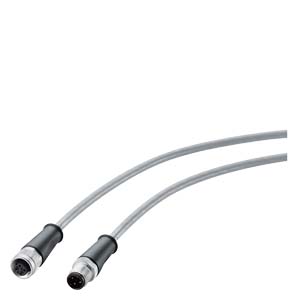

6XV1801-5AH10 Силовой кабель повышенной стойкости M12-180/M12-180, IP69, для питания ET200, с предустновленными коннекторами M12 CONNECTORS A. M12 FEMALE CONNETOR, A-CODED, 4-POLE, 1.0 M
IE FO корд 6XV1801-5AH10
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18015AH10
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1801-5AH10
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18015AH10
| наименование типа изделия | Прочный силовой соединительный кабель M12-180/M12-180, IP69, 1 м | |
| описание изделия | Прочный гибкий шинопровод (4-жильный), рекомендуемая длина, в сборе с двумя 4-контактными штекерами М12 (А-кодировка) | |
| | ||
| пригодность к использованию | Для соединения абонентов Industrial Ethernet со степенью защиты IP65/67/69. Провод с оболочкой FEP (фторопласт, перфторэтилен, пропилен) для использования в пищевой и вкусовой промышленности (устойчивость IP69). Провод водоотталкивающий, атмосферостойкий, устойчивый к микробам, чрезвычайно устойчивый к воздействию многих средств очистки и дезинфекции (например, гипохлорита, диоксида хлора, перуксусной кислоты и четвертичных аммониевых соединений). | |
| маркировка кабеля | LI9YY6Y 4X1X0,75 GY | |
| длина кабеля | 1 m | |
| электрические характеристики | ||
| коэффициент сопротивления изоляции | 20 G·m | |
| рабочее напряжение / действующее значение | 300 V | |
| сечение провода / питающего провода | 0,75 mm | |
| ток длительной нагрузки / питающих проводов | 4,5 A | |
| механические характеристики | ||
| число электрических жил | 4 | |
| наружный диаметр | ||
| внутреннего провода | 1,15 mm | |
| изоляции жил | 1,7 mm | |
| оболочки кабеля | 5,7 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,2 mm | |
| класс проводника | 5 | |
| материал | ||
| провода | CU, без покрытия | |
| изоляции жил | ПП | |
| оболочки кабеля | ПВХ/ФЭП; ФЭП, прозрачный | |
| компонент изделия / соединение защитного провода (PE) | нет | |
| маркировка / жилы | Цвет | |
| цвет | ||
| изоляции питающих проводов | Коричневый/синий, белый/черный | |
| оболочки кабеля | серый | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 23 mm | |
| при многократном изгибании / мин. допустимый | 46 mm | |
| при постоянном изгибании | 100 mm | |
| число циклов изгиба | 1000000; Ускорение 4 м/с | |
| число циклов скручивания / при скручивании на ± 180° при длине кабеля 1 м | 1000000 | |
| растягивающая нагрузка / макс. | 150 N | |
| удельная масса | 53 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +80 °C | |
| при хранении | -40 ... +80 °C | |
| при транспортировке | -40 ... +80 °C | |
| при монтаже | -40 ... +80 °C | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 | |
| химическая стойкость | ||
| против минеральных масел | Маслостойкий согласно DIN EN 60811-404 (7 x 24 ч/90 °C) | |
| против жира | С устойчивостью к воздействиям | |
| против воды | С устойчивостью к воздействиям | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям согласно UL 2556 Sec. 4.2.8.5 | |
| степень защиты IP | IP69 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | UL: E337822 PROCESSED WIRE COMPONENT | |
| допуск EAC | да | |
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
