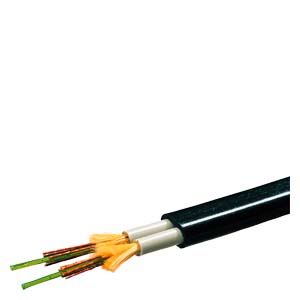

Siemens 6XV1820-5BN55 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18205BN55
6XV1820-5BN55 SIMATIC NET, СТАНДАРТНЫЙ ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ, РАЗДЕЛЬНЫЙ, С 4 УСТАНОВЛЕННЫМИ BFOC ШТЕКЕРАМИ, ДЛИНА: 55 M
IE FO корд 6XV1820-5BN55
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18205BN55
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1820-5BN55
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18205BN55
| наименование типа изделия | Стандартный оптоволоконный кабель | |
| описание изделия | Гибкий стекловолоконный кабель, рекомендуемая длина, в сборе | |
| | ||
| пригодность к использованию | Провод для использования внутри и вне помещений | |
| исполнение оконцованного волоконно-оптического кабеля | в сборе с четырьмя штекерами BFOC | |
| маркировка кабеля | AT-V(ZN)YY 2 x 1 G 62,5/125 OM1 | |
| длина кабеля | 55 m | |
| оптические характеристики | ||
| удельный коэффициент затухания | ||
| при 850 нм / макс. | 3,1 dB/km | |
| при 1300 нм / макс. | 0,8 dB/km | |
| произведение ширины полосы пропускания и длины канала связи | ||
| при 850 нм | 200 GHz·m | |
| при 1300 нм | 600 GHz·m | |
| механические характеристики | ||
| число волокон / на каждую волоконно-оптическую жилу | 1 | |
| число волоконно-оптических жил / на каждый волоконно-оптический кабель | 2 | |
| исполнение волоконно-оптического волокна | Многомодовый, градиентное волокно 62,5/125 мкм, OM 1 | |
| исполнение волоконно-оптической жилы | Компактные жилы, диаметр 900 мкм | |
| исполнение волоконно-оптического кабеля | Разборный внешний провод | |
| наружный диаметр | ||
| оптического волокна | 62,5 µm | |
| оболочки оптического волокна | 125 µm | |
| оболочки волоконно-оптической жилы | 3,5 mm | |
| ширина / оболочки кабеля | 9,8 mm | |
| толщина / оболочки кабеля | 6,3 mm | |
| материал | ||
| сердечника оптического волокна | Кварцевое стекло | |
| оболочки оптического волокна | Кварцевое стекло | |
| оболочки волоконно-оптической жилы | PVC | |
| оболочки волоконно-оптического кабеля | PVC | |
| разгрузки от натяжения | Арамидная нить и стеклянный жгут | |
| цвет | ||
| оболочки волоконно-оптической жилы | Серый | |
| оболочки кабеля | черный | |
| радиус изгиба | ||
| при однократном изгибании / мин. допустимый | 80 mm | |
| при многократном изгибании / мин. допустимый | 80 mm | |
| растягивающая нагрузка | ||
| при монтаже / кратковременный | 1500 N | |
| при эксплуатации / макс. | 1500 N | |
| удельное длительное поперечное усилие | 150 N/cm | |
| удельная масса | 70 kg/km | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +85 °C | |
| при хранении | -40 ... +85 °C | |
| при транспортировке | -40 ... +85 °C | |
| при монтаже | -5 ... +50 °C | |
| пожарные характеристики | Невоспламеняющийся согласно IEC 60332-1-2 и IEC 60332-3-22 (кат. A) | |
| химическая стойкость | ||
| против минеральных масел | Неизносостойкий | |
| против жира | Неизносостойкий | |
| радиологическая стойкость / против УФ-излучения | С устойчивостью к воздействиям | |
| степень защиты IP | IP20 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| безгалогенный | нет | |
| бессиликоновый | да | |
| компонент изделия / защита от грызунов | нет | |
| длина кабеля | ||
| для стекловолоконного оптического кабеля / при 100BaseFX / при сети Industrial Ethernet / макс. | 4000 m | |
| для стекловолоконного оптического кабеля / при 1000BaseSX / при сети Industrial Ethernet / макс. | 350 m | |
| для стекловолоконного оптического кабеля / при 1000BaseLX / при сети Industrial Ethernet / макс. | 550 m | |
| для стекловолоконного оптического кабеля / при PROFIBUS / макс. | 3000 m | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | ||
| соответствие RoHS | да | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | ||
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/snst | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 16.12.2020 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
