Siemens 6XV1830-1CH15 Оптический кабель IE FO Cord
Кабель Industrial Ethernet 6XV18301CH15

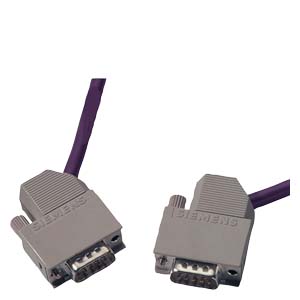

6XV1830-1CH15 SIMATIC NET, СОЕДИНИТ. КАБЕЛЬ PROFIBUS 830-1T, ДЛЯ ПОДКЛ. PROFIBUS-СТАНЦИЙ К OLM/ OBT, С ДВУМЯ УСТАНОВЛЕННЫМИ ШТЕКЕРАМИ 9-ПОЛЮСНЫХ СОЕДИНИТЕЛЕЙ D-ТИПА С ПОДКЛЮЧЕННЫМИ ТЕРМИНАЛЬНЫМИ РЕЗИСТОРАМИ, ДЛИНА 1.5 M
IE FO корд 6XV1830-1CH15
- Кабели доступны в полнособранном виде (длина до 1 м)
- 2-жильные соединительные кабели для прямого подключения активных сетевых компонентов в шкафу управления
- Удобная прокладка кабеля из-за его небольшого диаметра
- Простое соединение активных сетевых компонентов с различными оптоволоконными интерфейсами с помощью патч-кордов с двумя типами разъемов
Основные функциональные особенности 6XV18301CH15
Гибкость кабеля обеспечивает простую установку, например, в шкафу управления или для подключения оборудования в диспетчерской. Длина кабеля IE FO TP составляет 1 м
Варианты кабелей с различными оптоволоконными разъемами используются для простого подключения устройств к различным оптоволоконным интерфейсам.
Достоинства Siemens 6XV1830-1CH15
- Быстрое и безошибочное подключение благодаря предварительно собранным оптоволоконным соединительным кабелям, прошедшим заводские испытания
- Простая прокладка кабеля благодаря малому диаметру кабеля
- Не содержит силикона, поэтому подходит для использования в автомобильной промышленности (например, на линиях окраски)
- Простое подключение активных сетевых компонентов с различными оптическими интерфейсами в шкафу управления
Технические характеристики 6XV18301CH15
| наименование типа изделия | Вставной провод 830-1T | |
| описание изделия | Вставной провод, рекомендуемая длина, в сборе с двумя 9-контактными штекерами SUB-D | |
| | ||
| пригодность к использованию | Для подключения абонентов PROFIBUS к OLM или OBT | |
| маркировка кабеля | L-02YSCY 1x2x0,22 VZN VI | |
| длина кабеля | 1,5 m | |
| электрические характеристики | ||
| коэффициент сопротивления изоляции | 1 G·m | |
| удельная емкость / при 1 кГц | 30 pF/m | |
| рабочее напряжение | ||
| действующее значение | 80 V | |
| механические характеристики | ||
| число электрических жил | 2 | |
| исполнение экрана | Экранирующая оплетка кабеля из оцинкованных медных проводов | |
| наружный диаметр | ||
| внутреннего провода | 0,61 mm | |
| изоляции жил | 1,8 mm | |
| оболочки кабеля | 5,7 mm | |
| симметричный допуск на наружный диаметр / оболочки кабеля | 0,2 mm | |
| материал | ||
| изоляции жил | Полиэтилен (PE) | |
| оболочки кабеля | ПВХ | |
| цвет | ||
| оболочки кабеля | фиолетовый | |
| радиус изгиба | ||
| при многократном изгибании / мин. допустимый | 86 mm | |
| окружающие условия | ||
| окружающая температура | ||
| при эксплуатации | -40 ... +70 °C | |
| при хранении | -40 ... +70 °C | |
| при транспортировке | -40 ... +70 °C | |
| химическая стойкость | ||
| против минеральных масел | Маслостойкий согласно IEC 60811-2-1 (4 ч/70 °C) | |
| степень защиты IP | IP20 | |
| характеристики, функции, компоненты изделия / общий | ||
| характеристика изделия | ||
| бессиликоновый | да | |
| нормы, спецификации, допуски | ||
| сертификат соответствия | ||
| допуск EAC | да | |
| маркировка CE | да | |
| общество классификации судов | ||
| American Bureau of Shipping Europe Ltd. (ABS) | нет | |
| Bureau Veritas (BV) | нет | |
| Det Norske Veritas (DNV) | нет | |
| Германский Ллойд (GL) | нет | |
| Регистр судоходства Ллойда (LRS) | нет | |
| Nippon Kaiji Kyokai (NK) | нет | |
| Polski Rejestr Statkow (PRS) | нет | |
| дополнительная информация / веб-ссылки | ||
| интернет-ссылка | /tr> | |
| на веб-страницу: ассистент выбора TIA Selection Tool | http://www.siemens.com/tia-selection-tool | |
| на веб-сайт: промышленная связь | http://www.siemens.com/simatic-net | |
| на веб-сайт: Industry Mall | https://mall.industry.siemens.com | |
| на веб-сайт: Information and Download Center | http://www.siemens.com/industry/infocenter | |
| на веб-сайт: база данных изображений | http://automation.siemens.com/bilddb | |
| на веб-сайт: менеджер скачивания CAx | http://www.siemens.com/cax | |
| на веб-сайт: Industry Online Support | https://support.industry.siemens.com | |
| последнее изменение: | 20.01.2021 | |
| Дата 25.01.2021 | Возможны изменения. © Copyright Siemens 2021 | |
